通过设计表可以设计多种不同型号的同类零件，常见的有标准件的设计。本经验介绍设计表的基础运用及常见的操作步骤。

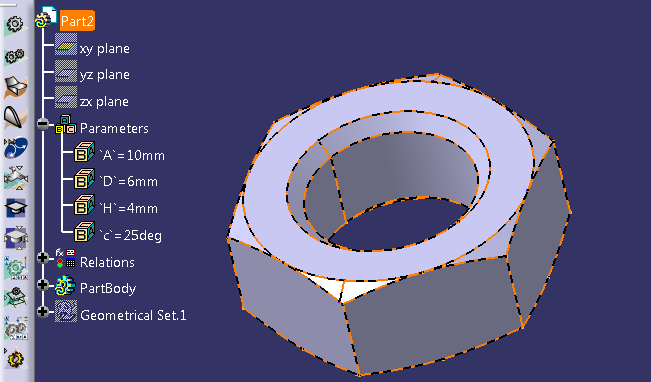

1、建立一个带有参数化设计的模型，例如螺母，将它的大小高度角度分别用参数A,D,H,c控制，如图。

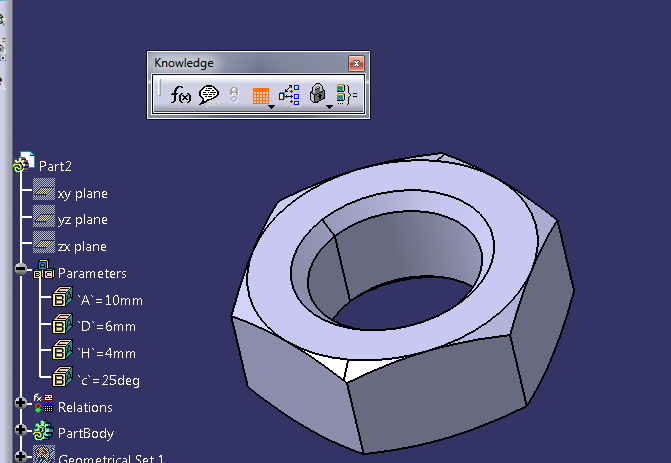

2、点击知识模块中的设计表。

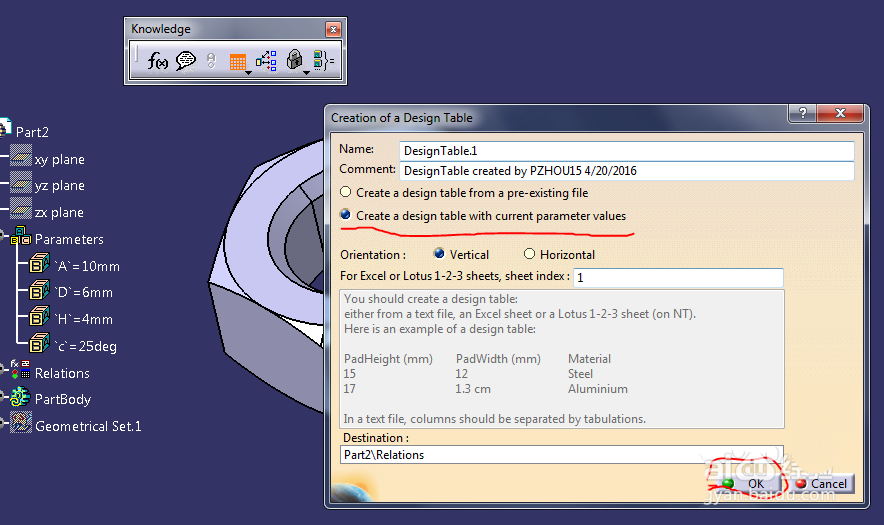

3、在弹出的对话框中选择：当前参数创建设计表。再点确定。

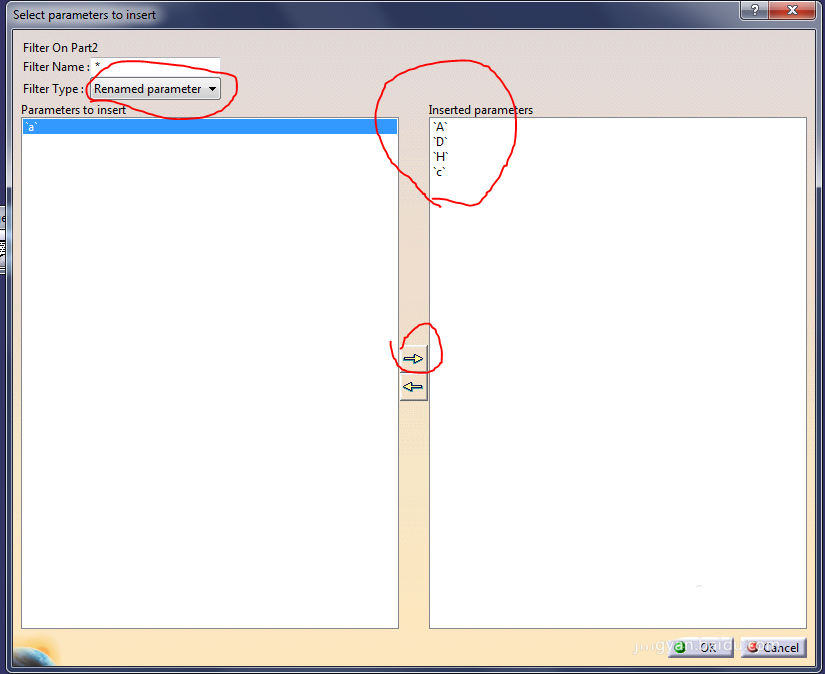

4、再在弹出的对话框里选择"重命名参数“，在参数插入里将你需要的参数放到已插入参数，点击确认。

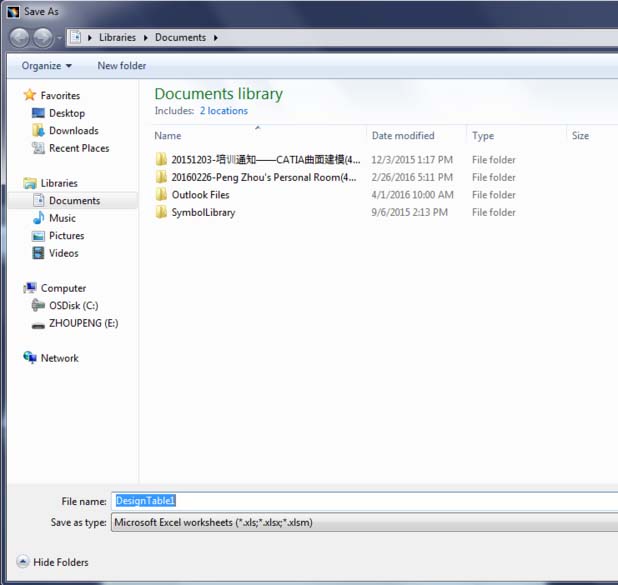

5、然后将设计表保存到你需要的文件夹，点确认。

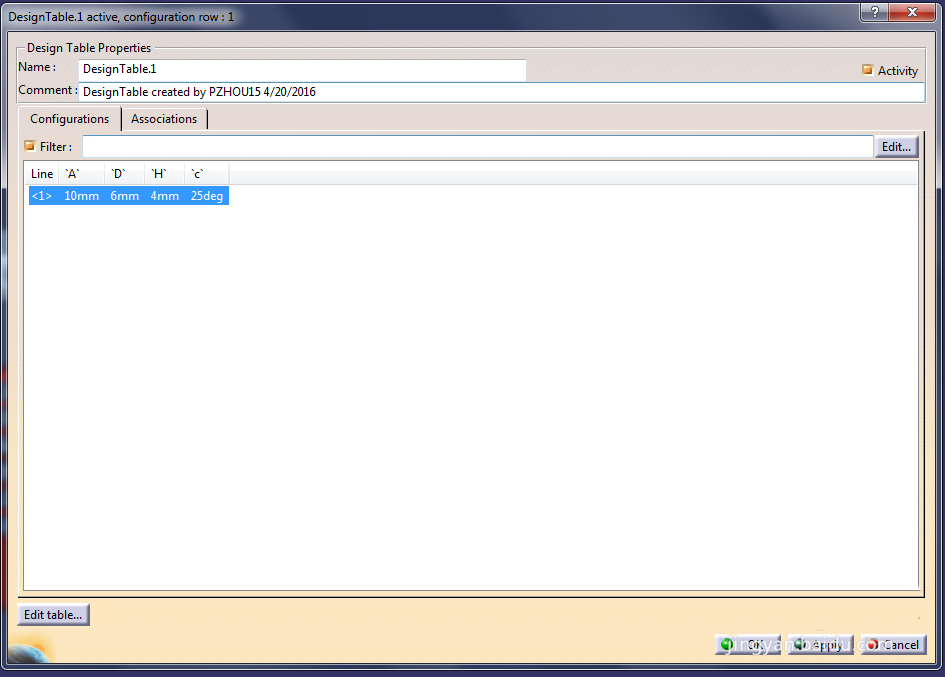

6、确认后你在catia中可以看见一个设计表对话框，里面有你刚刚选的参数，这个时候可以点编辑表对你的设计表进行编辑。

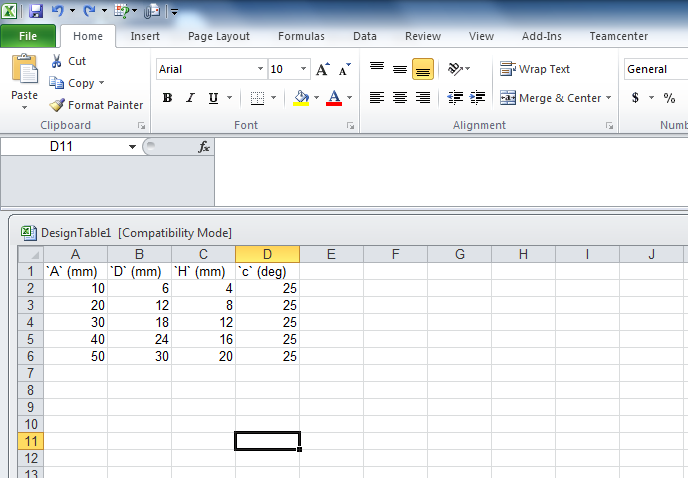

7、弹出excel表格，里面只有一组参数，这时你可以输入多组参数，再保存。
8、保存设计表后，catia中会弹出一个对话框，表明设计表和catia里的设计已经同步。可以把这个对话框直接关闭。
9、现在再看设计表对话框，里面多了几组参数，选择另一组参数应用到模型上。点击应用。再点确认。
10、在catia中，点击工具栏里的刷新，可以发现数摸变化了，设计表已经完全应用成功。
