如图，SolidWorks中在零件表面添加文字，在草图中可以添加文字，并用来创建拉伸凸台或拉伸切除。选择添加文字的方式有三种，如下：
①在CommandManager中单击【草图】/【文字】；
②在菜单中选择【工具】/【草图绘制实体】/【文字】；
③快捷方式：右键单击图形区域，选择【文字】。
下面给大家演示一下操作过程

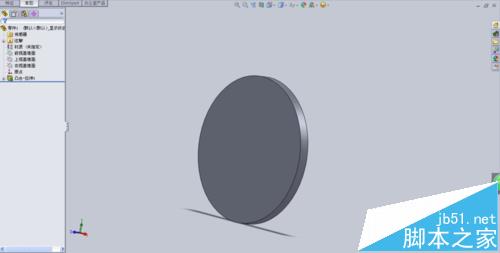

1、在SolidWorks中建立一个新的圆柱模型，现在我们要在模型的前平面的圆周上刻上“SolidWorks”字样

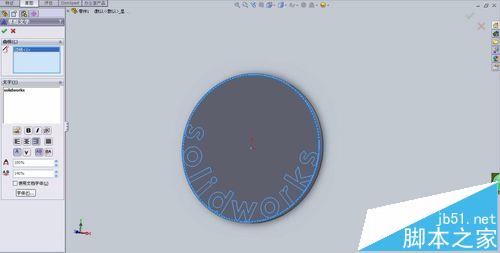

2、首先我们选中模型的前平面，按上述三种方法择其一选择【文字】，在模型上创建文本“SolidWorks”，使其附在圆周上
3、在操作栏内选择文本要依附的位置，下面选中的边线<1>就是指模型前平面的圆周

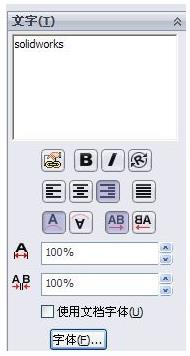

4、在文字编辑框中输入要输入的文本，本文需要输入的是“SolidWorks”，所以下面在文字编辑框中，我输入了“SolidWorks”，文字编辑框是调节文字用的，可以改变文字大小、文字间距、文字类型等等；
注意：编辑的文字要注意不能互相交叉，否则在进行拉伸或切除时会提示错误，无法进行下去，如果发现文字交叉，可以适当的加大文字间距。

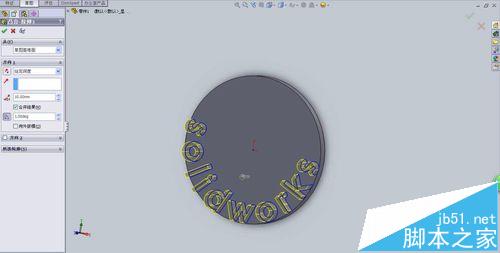

5、创建拉伸凸台特征，设置深度为10mm，拔模斜度为1°（深度可以根据个人需求来改变，本文深度是软件默认的10mm）
提示：拉伸文字比较耗时间，大家要耐心等待，别误以为是软件出现问题。
6、点击保存，文本“SolidWorks”就添加完毕
注意事项：
文字可以自由放置，可以使用尺寸或几何关系定义位置，也可以使文字沿草图曲线或模型边线分布
拉伸文字比较耗时间，大家要耐心等待，别误以为是软件出现问题
