在工作过程中，用到了SW中拉伸特征中的从曲面开始拉伸，感觉很有趣，有很多东西都没有注意到，仔细的研究了一下，得到一些经验，希望对大家有一些帮助。

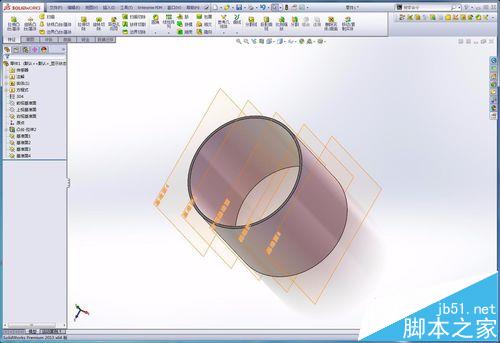

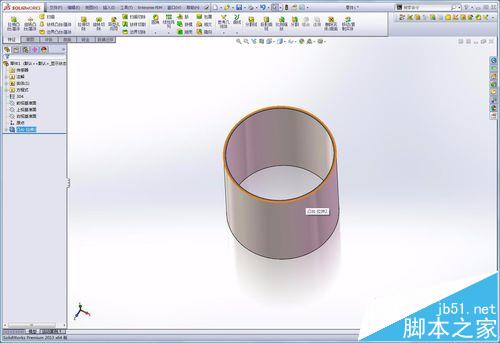

1、先拉伸出一个筒体，这实际上可以作为原料。

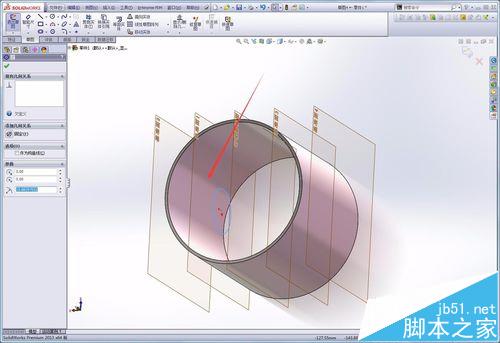

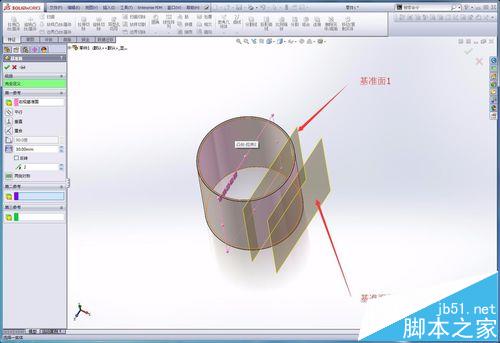

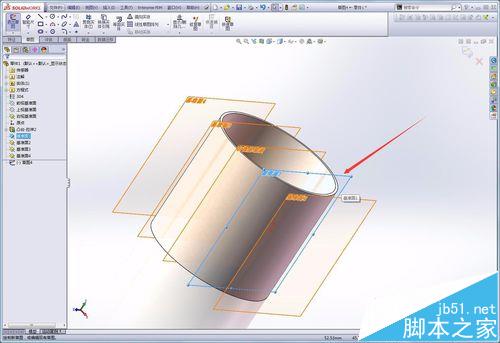

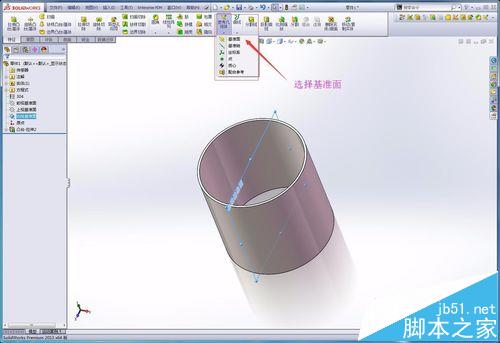

2、正式的步骤来啦，利用右视基准面做出四个辅助基准面。这样我们就可以使用者五个基准面

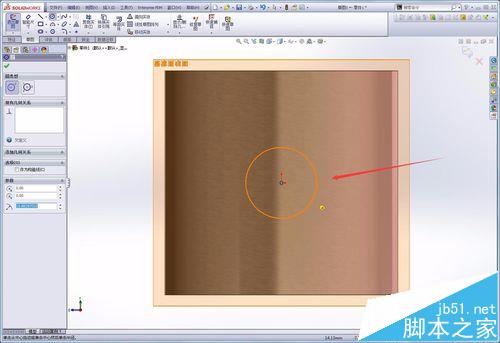

3、从基准面1开始，先在基准面上画草图，画一个简单的圆

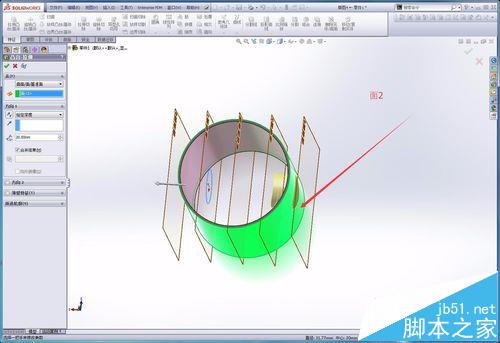

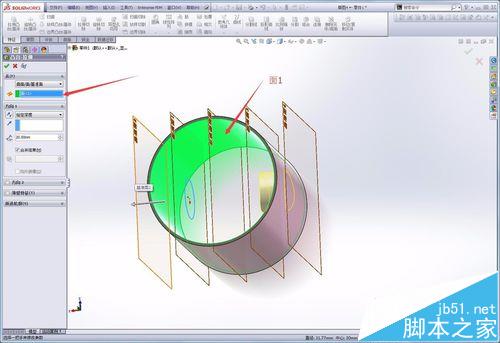

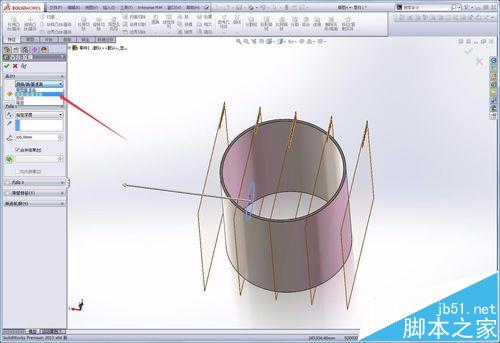

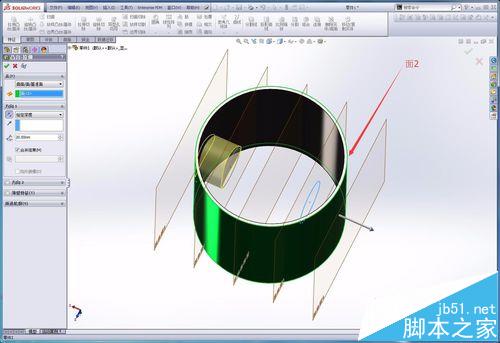

4、特征-拉伸，选择从曲面/面/基准面开始拉伸，选择曲面，在这里只有两个曲面可以选择，分别选取查看效果，会发现无论是选取哪个面，从曲面开始拉伸的曲面都是在基准面3那一侧，为了做一个对比，下一步我们在基准面3做草图。

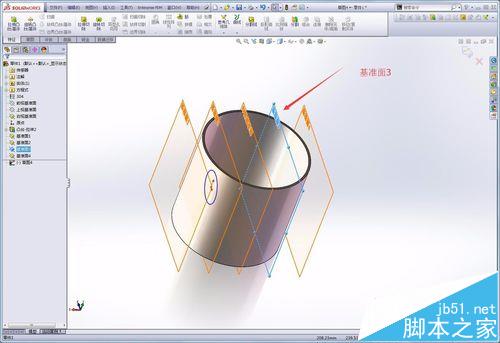

5、在基准面3上画一个圆。

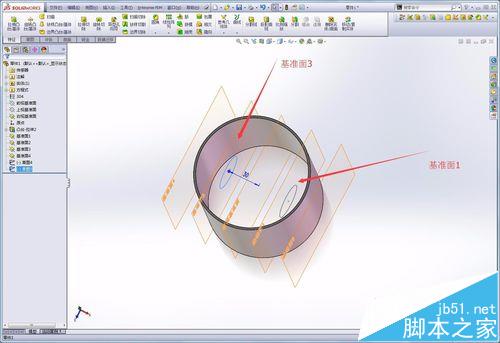

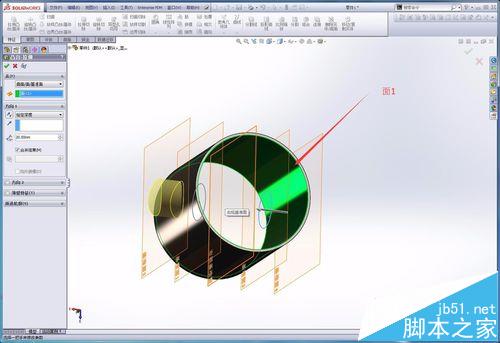

6、和步骤4相同的操作，来看看拉伸的效果，结果是从曲面开始拉伸的曲面总是在基准面1那一侧，在这里大家就要注意拉伸前基准面的建立是有规律的，为了有更好的效果，下一步分别使用基准面2和基准面4来拉伸

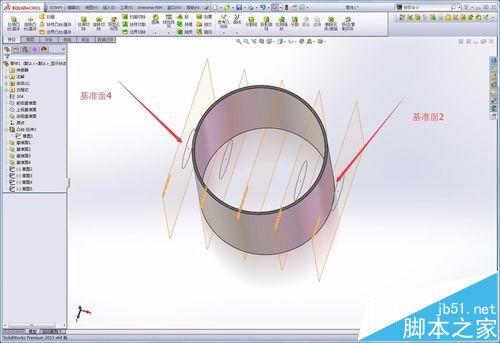

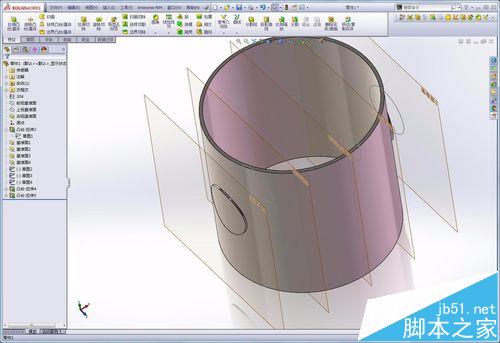

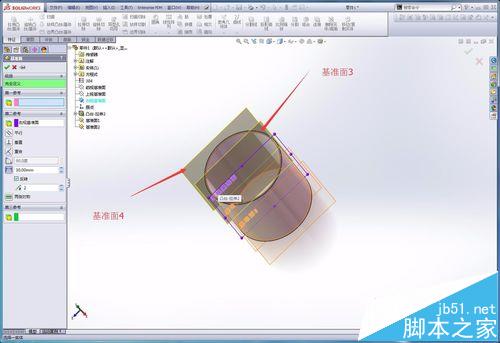

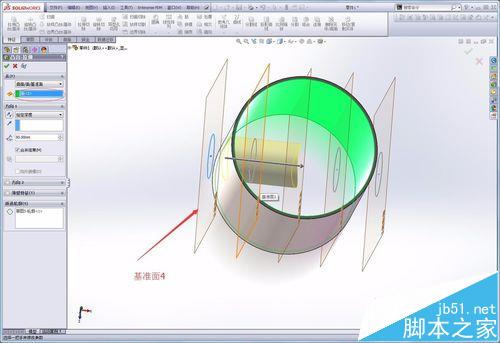

7、在基准面2和基准面4上绘制草图

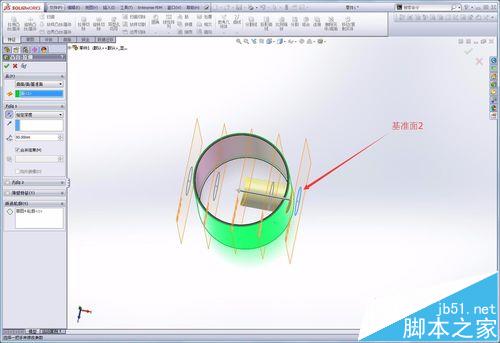

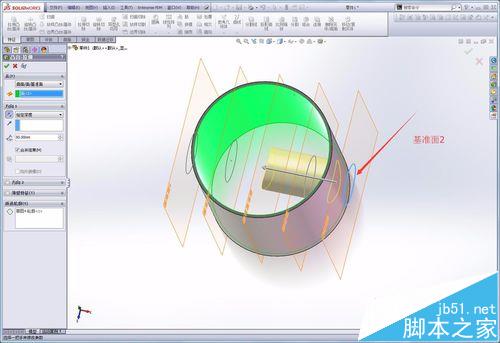

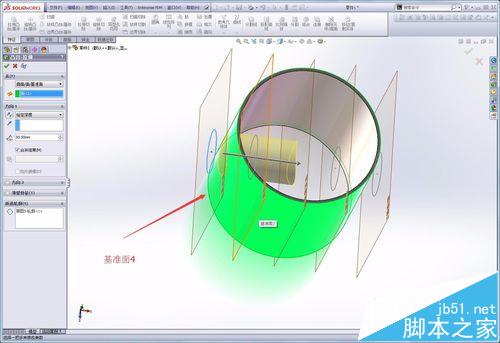

8、和步骤4相同的操作，得到的结论是从曲面开始拉伸的曲面总是在离基准面较近的那一侧。
9、从曲面开始拉伸最重要的地方是注意基准面建立的位置，有可能的话可以亲自去操作。
注意事项：
草图不能与曲面相交，基准面不能与曲面相切，要不然拉伸是不会成功的
