CAXA零件设计软件自带的元素模块在同类软件中，可以说是名列前茅，数量多且齐全，使用方便。这里介绍如何使用该软件自带的元素模块直接创建型腔特征。

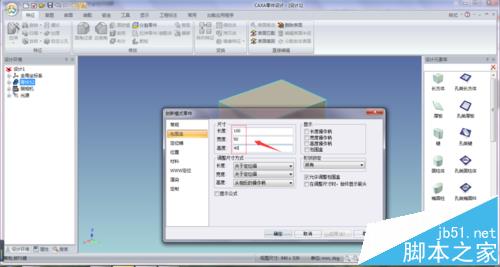

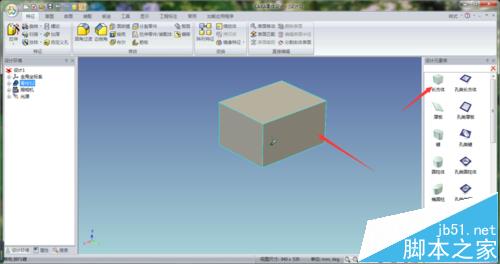

1、打开CAXA零件设计软件，这里随意选择右侧的一个长方体元素拖动到绘图区域。选中图形，单击右键，选择属性，在包围盒栏设定长方体特征数据。如图所示。

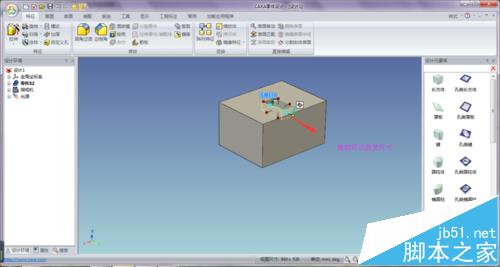

2、完成了长方体的创建，再选中右侧的腔体元素拖动到长方体顶平面中心，如图。将鼠标放到腔体边沿，会出现一个手形，按住左键拖动，可以扩大或缩小腔体尺寸。

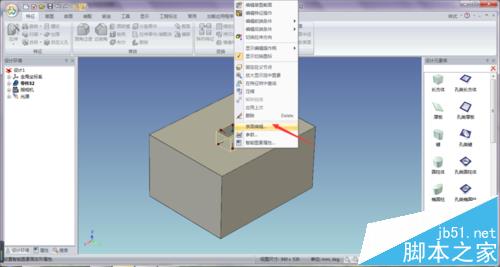

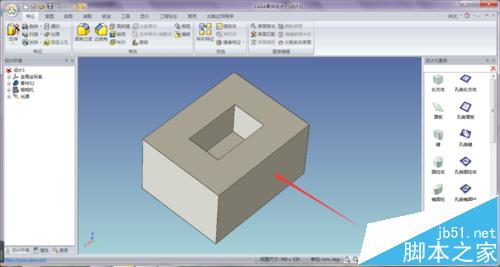

3、单击右键，选择编辑表面，进入腔体尺寸的编辑，在包围盒栏可以设置腔体的长、宽、高，完成后效果如图所示。
注意事项：
元素模块其实就是把图形模块化了，也是通过拉伸等特征完成的。
