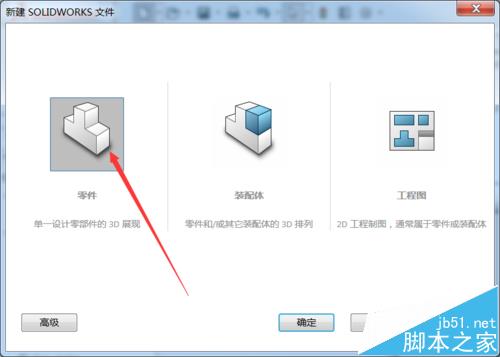

1、首先我们打开软件，选择新建一个零件视图。

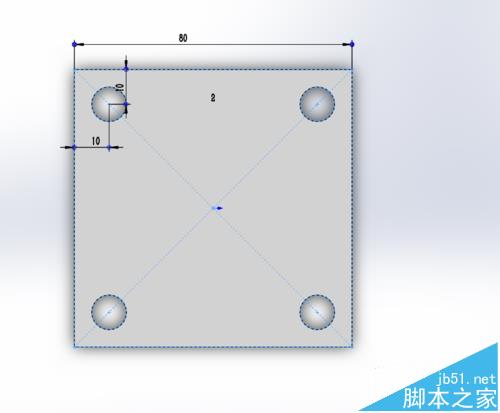

2、然后点击草图框的草图绘制，绘制一个底座的视图。尺寸可以自己定，小编尺寸为：外部80正方形，四个圆心是60正方形，圆直径10

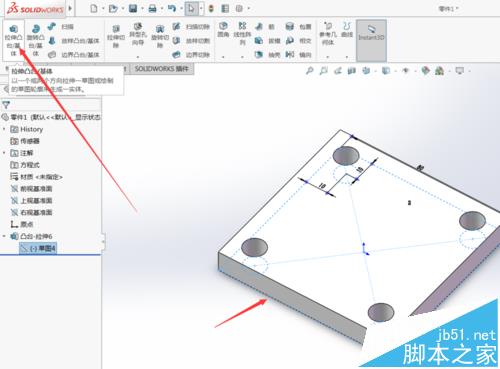

3、然后选择拉伸实体，就出现如图所示的底座。
4、继续点击草图工具栏的草图绘制，绘制端面草图。草图如下，主要用的是圆形工具。

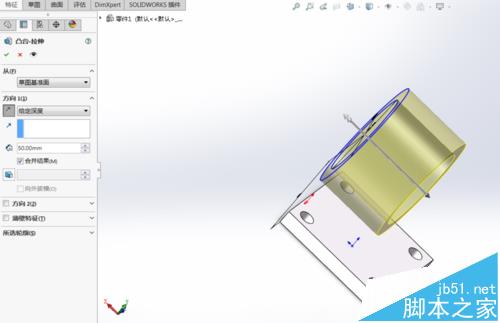

5、绘制完成后，新建拉伸特征，拉伸距离为50mm

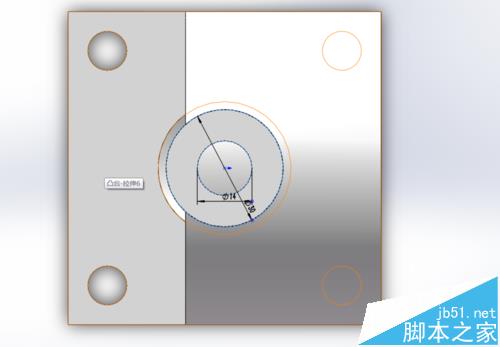

6、拉伸完成，然后以凸台上表面为基准面，新建草图，绘制直径为34的圆。

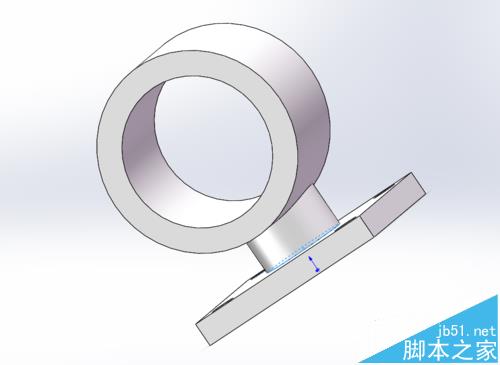

7、绘制完后，拉伸到平面。

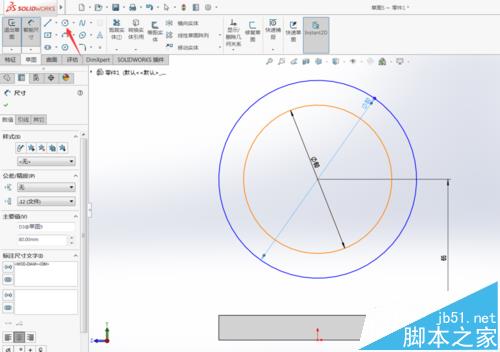

8、再绘制如图所示的草图

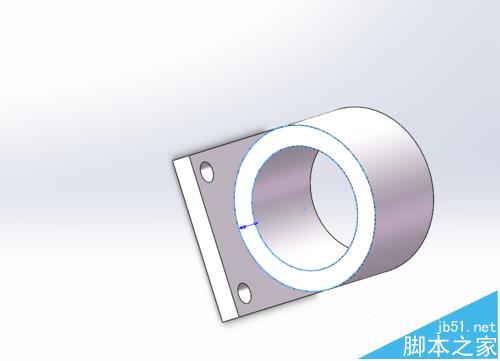

9、绘制完成后，选择等距，距离给定101，然后选择拉伸到一面，选择大圆柱外轮廓，这样我们的实体就做好了
