有些时候我们需要创建真实螺纹，比如非标的螺丝螺母，或者一些新奇的连接件。

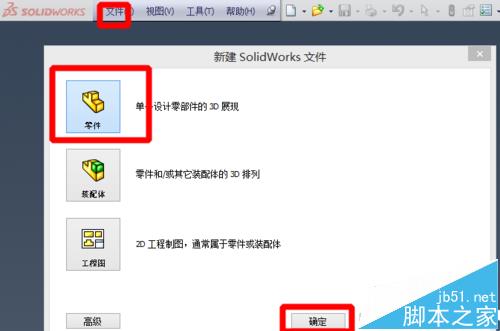

1、我们打开sw，新建一个零件，随便命名。

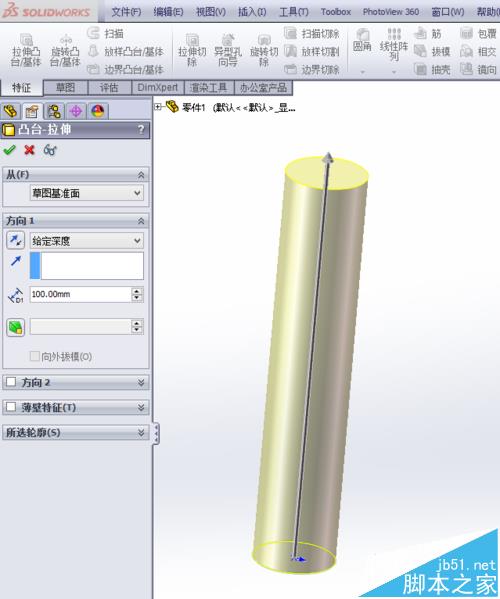

2、然后拉伸一个圆柱，圆直径20mm，拉伸100mm。

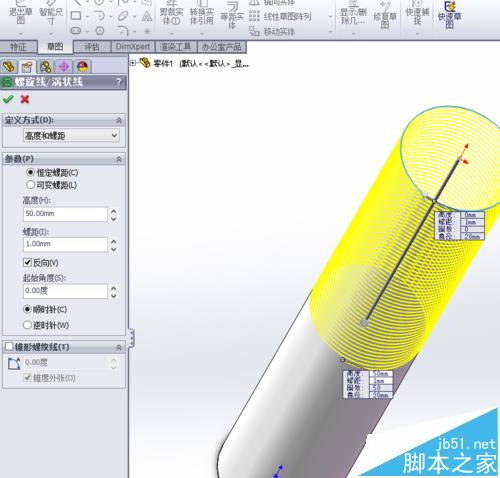

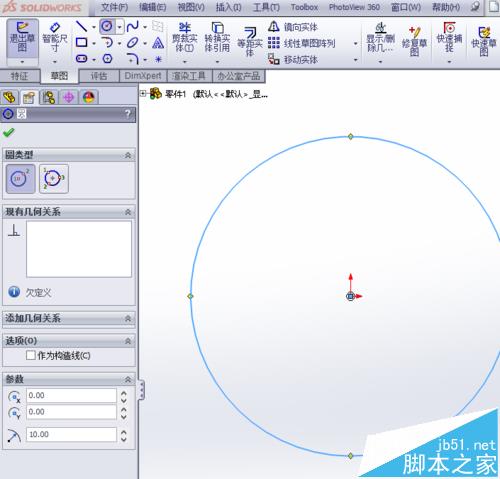

3、点击 特征-曲线-螺旋线/涡状线 然后在圆的顶面画一个和圆柱直径相同的园，退出草图，随后将旁螺旋线参数设置成图片上的。

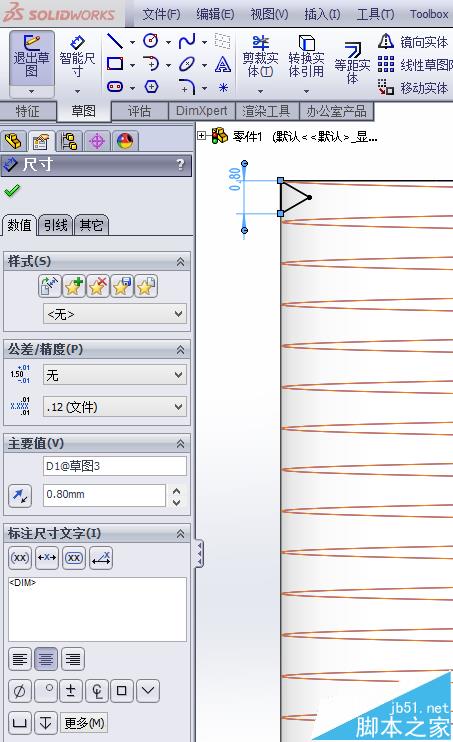

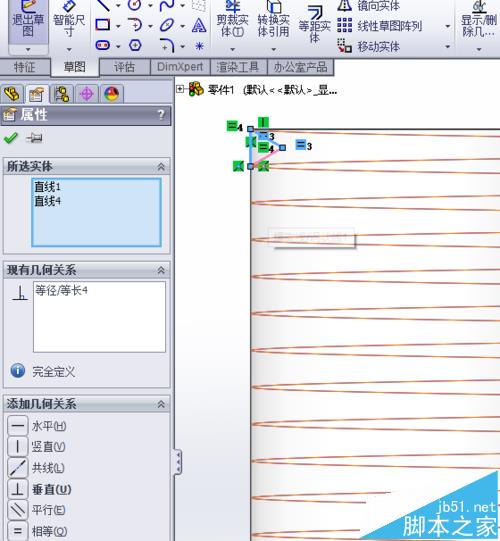

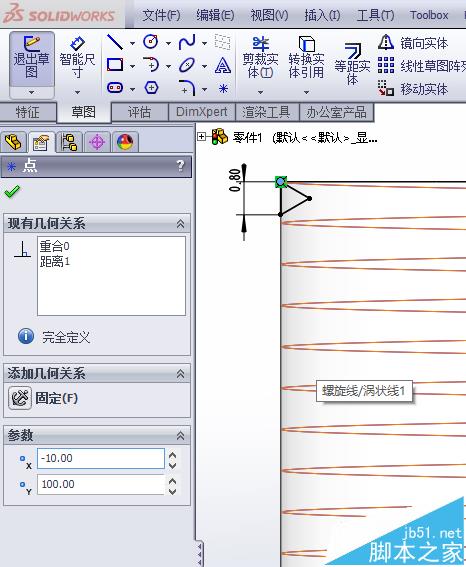

4、在右视基准面新建草图（右视基准面必须在圆柱中央）画一个三角形，三条边设为相等，边长度设为0.8，其他看图片。

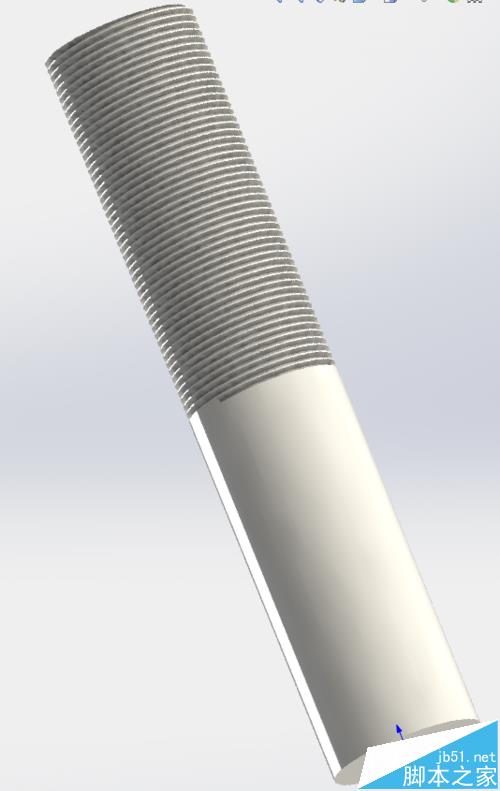

5、最后扫描切除，具体看图片。
注意事项：
新建三角形的基准面是必须位于圆柱中央，否则会报错
