在网上看见有人问球体上的孔如何围绕圆心来阵列特征，于是写了这篇经验，其实不难，可以使用圆周阵列，也可以使用移动对象命令来完成。个人感觉软件中的移动对象命令覆盖了许多其它的功能。

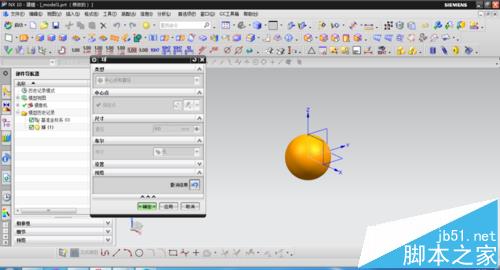

1、选择设计特征，创建一个球体，如图所示。

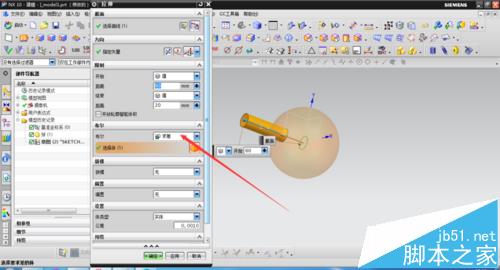

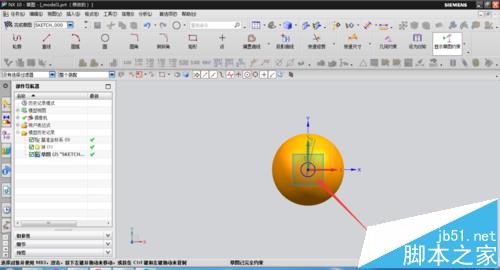

2、进行草图，绘制一个圆，完成后通过拉伸求差在球体上创建一个孔特征。注意拉伸起始和终止位置。

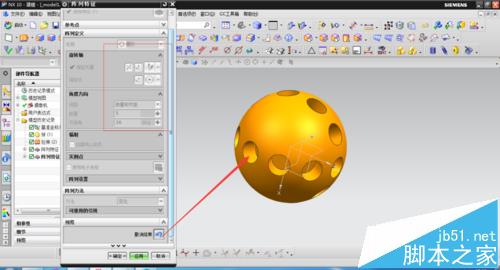

3、选择阵列特征，类型为圆形，选取拉伸孔特征为阵形对象，选择一条垂直轴，设置阵列数量和角度，生成周边孔。

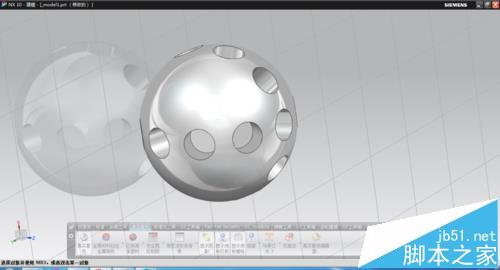

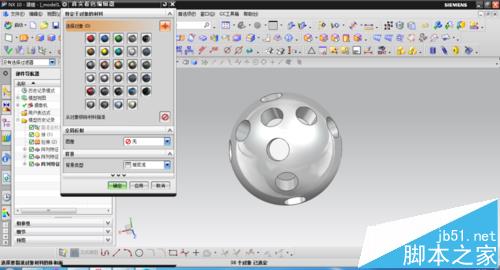

4、再次选择拉伸孔特征，换另个一条垂直轴，再次阵列，因为前面的阵列孔和这条轴的孔会有一个重合，所示阵列数量减半，写成后如图所示。
注意事项：
如果想球体上均布，可以先阵列180度，再选择刚阵列的圆围绕竖直轴阵列。
