亿图图示怎么制作VSM价值流程图?

价值流程图（Value Stream Mapping，VSM）是用来描述物流和信息流的形象化工具，它运用精益制造的工具和技术来帮助企业理解和精简生产流程。价值流程图的目的是为了辨识和减少生产过程中的浪费。那么怎么使用亿图图示来画价值流程图呢，下面我来演示一下。

亿图图示专家 Edraw Max V7.9 中文官方安装版+特别补丁

• 类型：图像处理
• 大小：38.62MB
• 语言：简体中文
• 时间：2015-04-22

查看详情

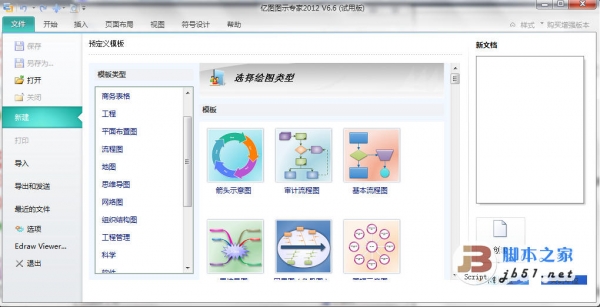

1、下载亿图图示。

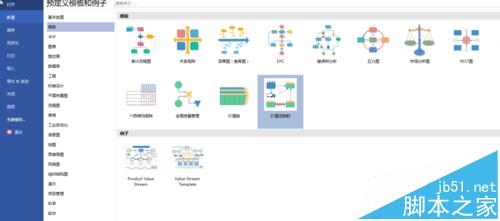

2、打开亿图图示，选择开打-新建-商业-价值流映射。

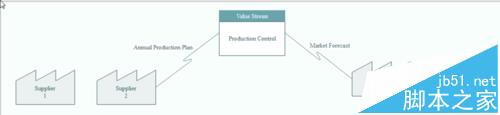

3、在绘制VSM前，首先要明确自己的客户和供应商。一般是城墙上是工序内时间，城垛上是各流程之间的时间。

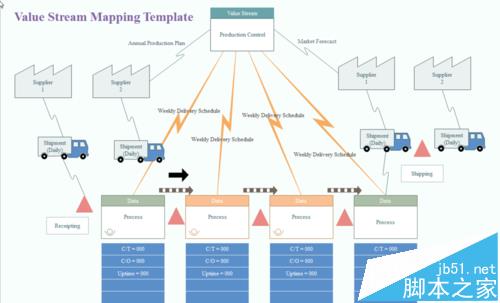

4、然后就要从客户开始分析整个流程了。VSM的上半部分是部门与部门间，而下半部分是我们要侧重的流程。

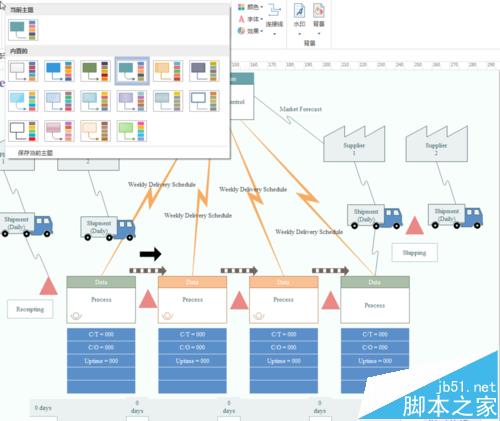

5、最后，可以添加主题，让画的图更加漂亮。
