用SketchUp做好模型后经常需要导入cad进行修改，尤其是做建筑立面的时候。但是直接导出的dwg文件基本上都是断线，修改起来非常不方便。那么如何处理这种情况呢？
一、导出dwg文件

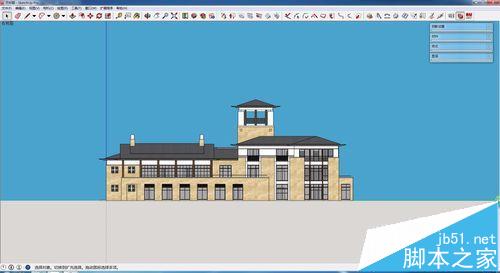

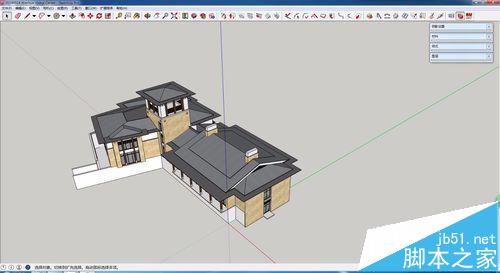

1、打开做好的SketchUp模型
2、将视图调整为平行投影，并选好要导出的立面角度

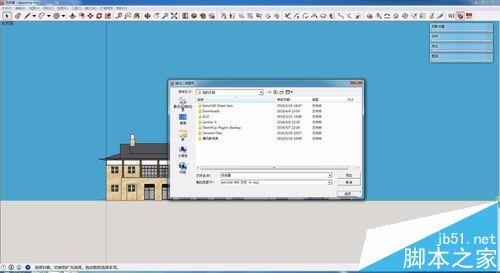

3、在工具栏依次选择“文件-导出-导出2D模型”，并选择dwg格式。

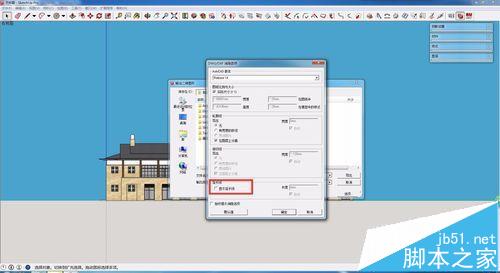

4、调整导出样式，“显示延长线”这一条一定不要勾选

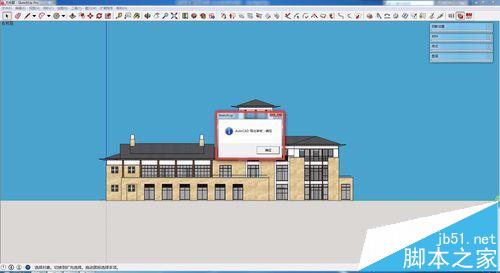

5、dwg格式导出成功。
二、调整dwg文件

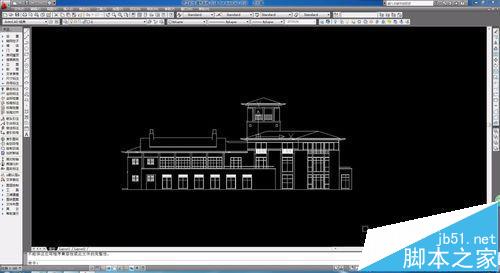

1、用天正将刚刚导出的dwg文件打开

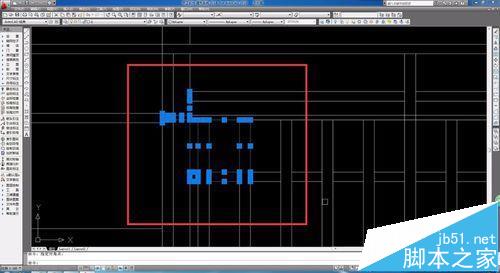

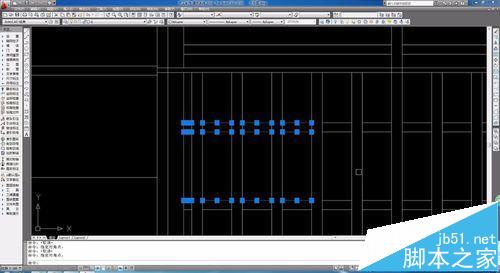

2、放大局部可以看见，导出来的全部都是断线，每个线段交点都是断开的。

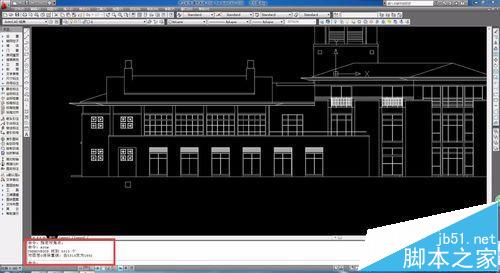

3、全选dwg文件，并输入快捷键“XCCX”即“消除重线”，下方动态线示栏会显示线段由多少条变为多少条。
4、放大局部可以发现，之前的断线都已经连接好了。有一些个别情况需要自己另行处理，但90%以上都是完好的线段。
