该经验为大家分享一篇如何用solidworks怎么绘制皮带轮的教程
一、建模

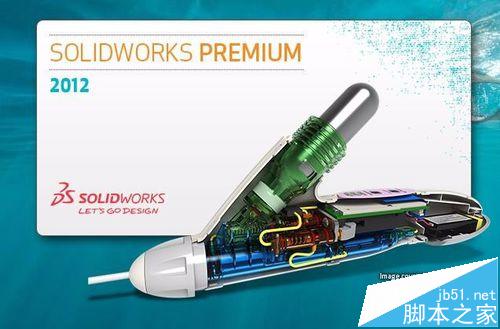

1、首先，双击或者右键打开solidworks2012软件，其他版本的都可使用。新建一个零件，点击确定。该皮带轮在建模环境中建造。

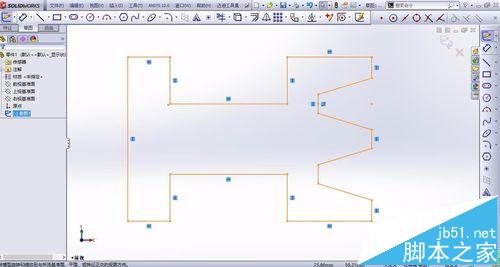

2、点击草图，绘制草图，由于我们使用旋转的命令，则在草图中先绘制一条中心线（即构造线），然后再该中心线的一侧绘制草图，如下图所示。

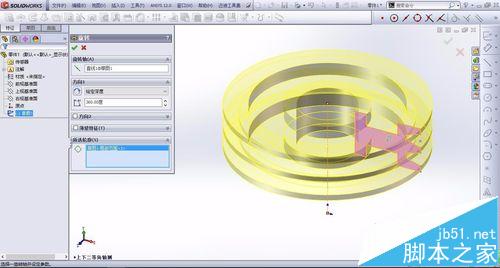

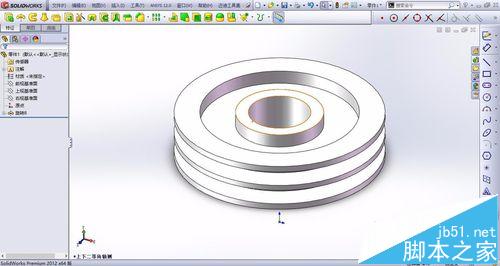

3、然后点击旋转命令，旋转时注意了，中心线为旋转轴线，所选轮廓为局部范围，旋转的角度则为360°点击打勾确定。

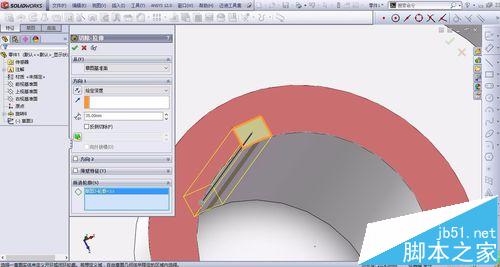

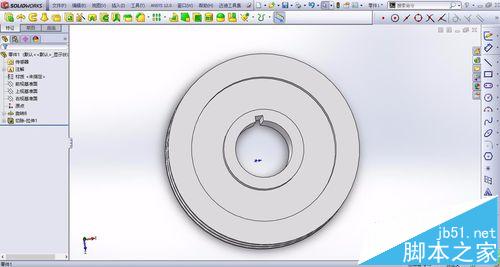

4、点击拉伸切除，在上表面绘制键槽，给定深度可以是贯穿整个，也可以设置大于该厚度即可，点击打勾确定。

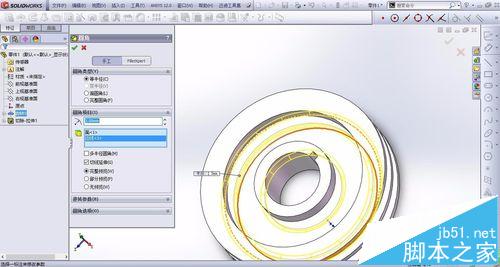

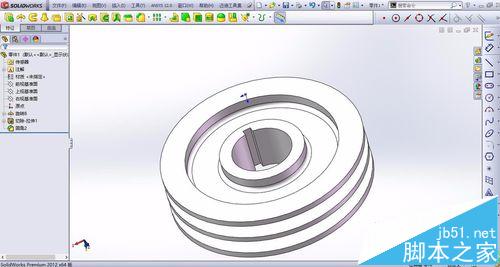

5、最后我们对其倒圆角，对内侧的一处倒圆角。
二、工具箱

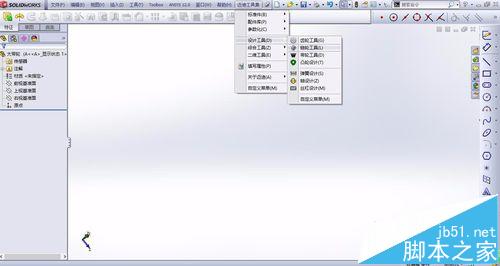

1、可自行下载一个工具箱插件，里面包含很多标准件的设计，依次点击工具箱--设设计库，带轮。
2、如果建立V带，则在V带里面输入相关的参数，点击下一步来输入相关的参数，最后点击完成，即可完成对V带的建立。
