solidworks软件简单的说是一款绘制三维图形的软件，相比其他的三维软件，相对简单，比较人性化。接下来为大家分享solidworks的基本命令的使用方法。

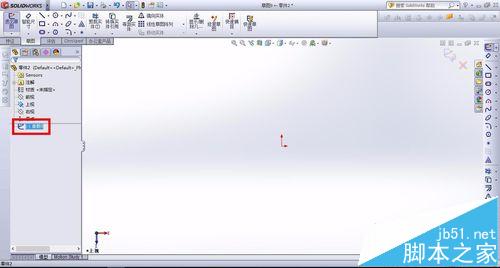

该教程以solidworks2012为例，其他的版本都可以使用该方法。草图的使用：绘制草图先选择视图平面，再点击绘制草图（或者先点击再选择也可以）然后点击草图选择正视于，才会俯视绘制草图的。
一、拉伸的使用：

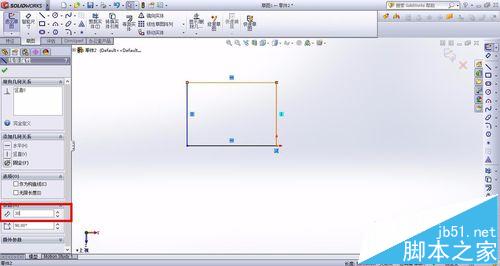

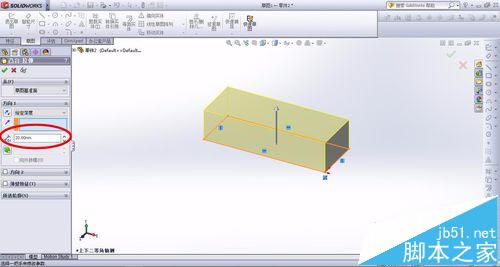

1、点击拉伸凸台的图标，选择视图，进入草图，我们可以先绘制一个长方形，先确定长方形的大致大小，再修改长方形的边界大小，这一点不同于UG，不能边绘制边确定大小。最后点击完成草图，输入拉伸的高度。

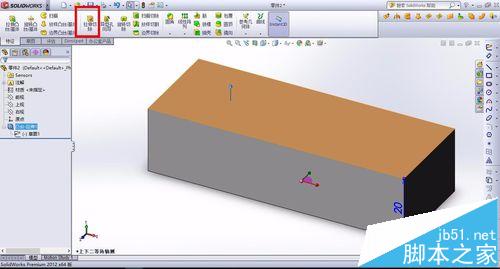

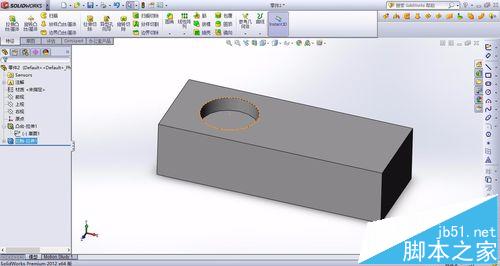

2、拉伸切除，对于UG来说，UG是将2个命令合为一体的。先要选择拉伸切除的的表面，再点击拉伸切除，绘制草图，绘制完毕后再输入切除的深度。
二、旋转命令的使用：

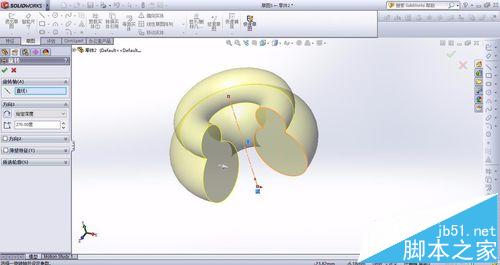

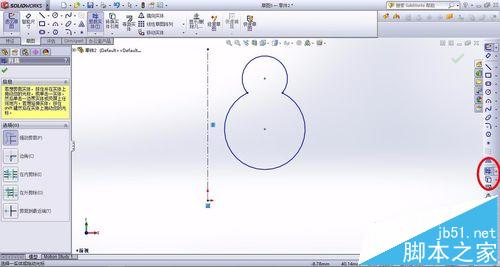

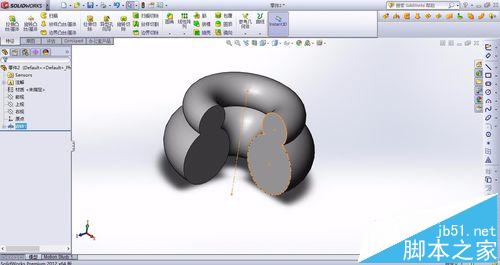

1、我们先绘制一条中心线，然后绘制2个相交的圆，使用修剪命令，按住左键拖动鼠标，即可修剪，退出草图。最后输入角度完成旋转。

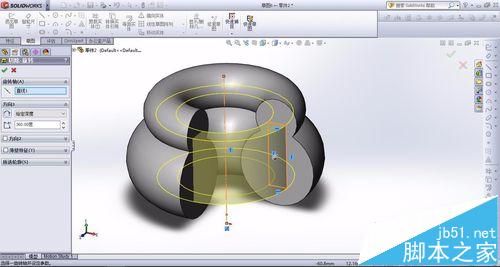

2、余拉伸的第2步相似，旋转切除的使用，先点击表面位置，再点击选择切除，绘制草图图形，完成草图并且退出，输入角度即可完成该命令。
三、扫描的使用：

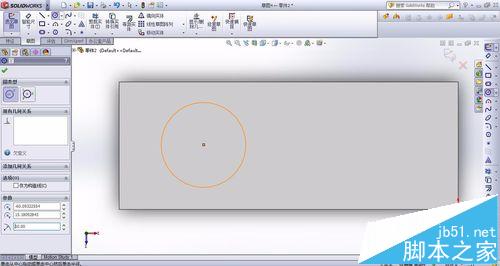

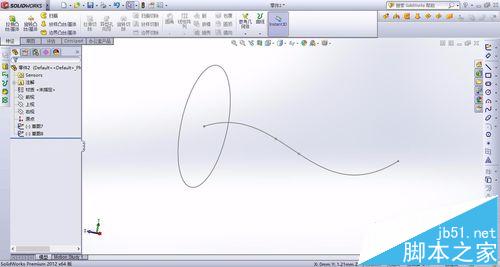

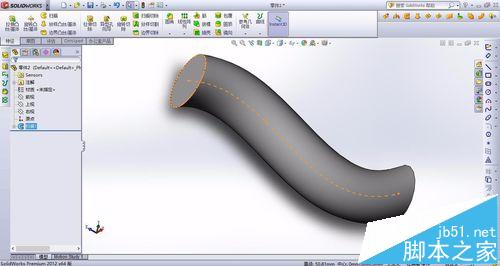

先分别绘制2个草图，绘制一个圆和一条样条曲线，在前视图和右视图绘制草图，得到如下图所示的图形。点击扫描命令，选择轮廓为圆形，路径为样条曲线，完成扫描的使用命令。
