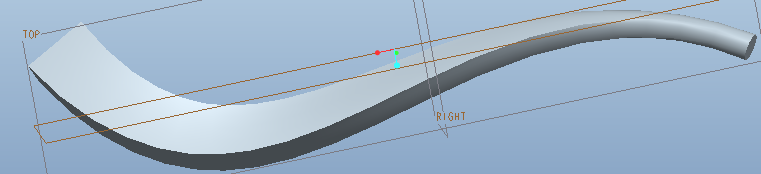

ProE扫描混合特征可将多个截面沿指定轨迹合成实体、曲面、薄板或切除材料等，下面我们就来看看实例教程。

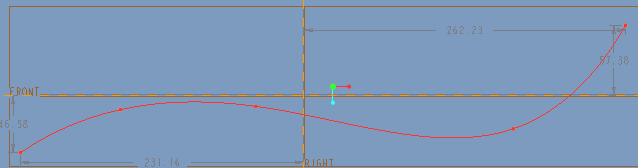

1、新建零件，先草绘出如下的曲线作为扫描轨迹。

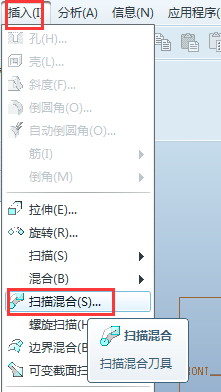

2、完成上述草绘后，退出草绘并进入零件状态，依次点击“插入”-“扫描混合”。

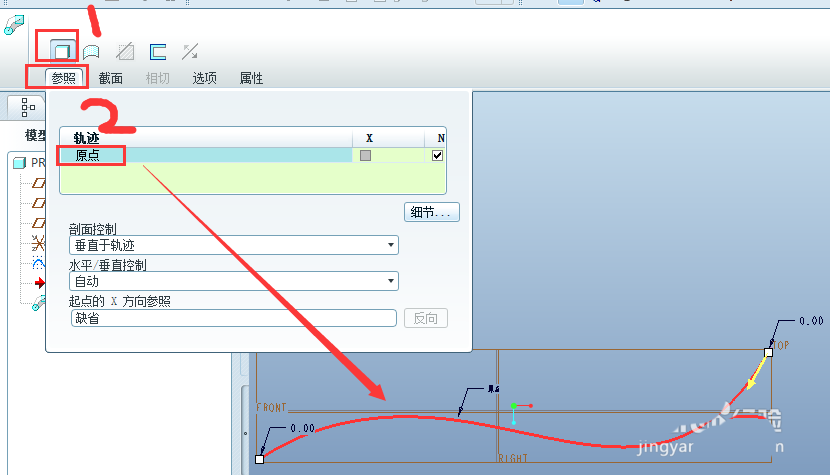

3、点击“参照”，轨迹选取上述草绘完成的曲线。

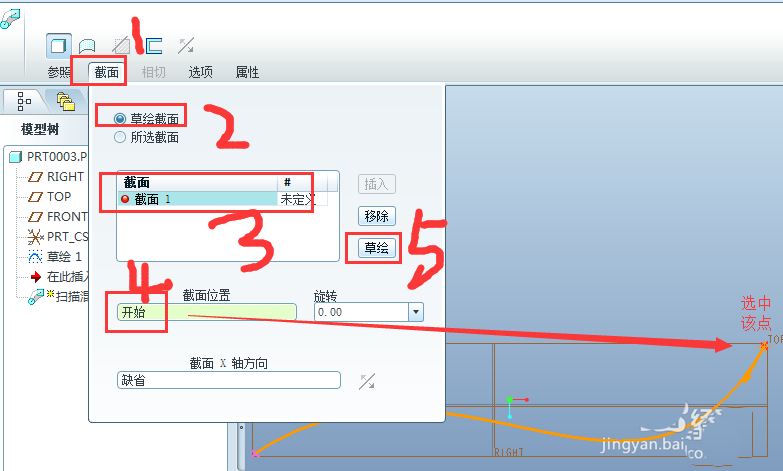

4、点击“截面”，选取“草绘截面”，点击“截面1”，点击“截面位置”，选取轨迹起始点，然后点击“草绘”。

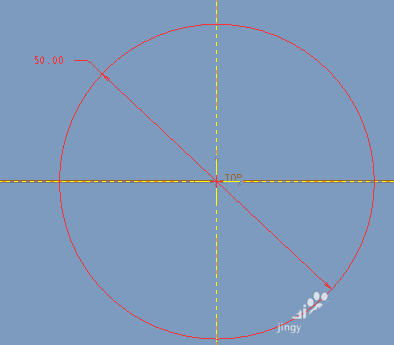

5、此时进入草绘界面，绘制直径50的圆形，完成并退出该草绘。

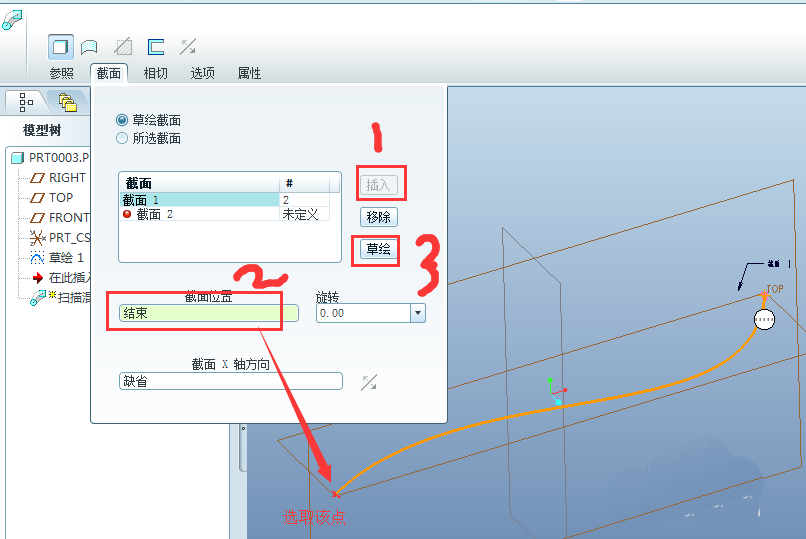

6、点击“插入”，会多出“截面2”，点击“截面位置”，选取轨迹终点，然后点击“草绘”。
7、此时进入草绘界面，绘制直径20的圆形，完成并退出该草绘。

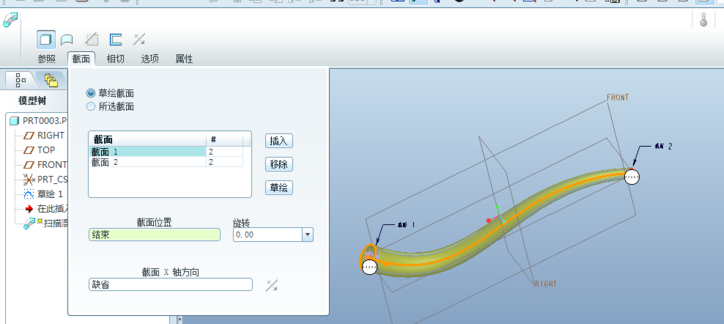

8、此时完成的扫描混合效果如下，点击√完成。若要修改该扫描混合特征，只需右键点击模型树的“扫描混合”，弹出框选择“编辑定义，即可进入第三步的扫描混合特征窗口，修改相应项即可。
以上就是ProE创建扫描混合特征的教程，希望大家喜欢，请继续关注脚本之家。
