我们通常做的弹簧大多数都圆柱形的，如果要创建弹簧弯曲的形状也是可以的，这里介绍怎样通过样条曲线做弯曲样式来生成弹簧的技巧。
模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)

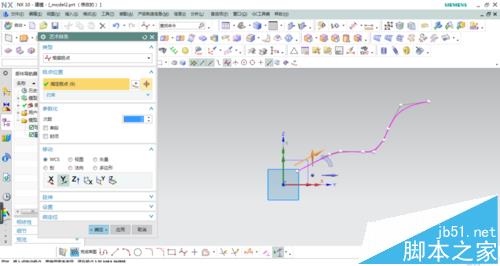

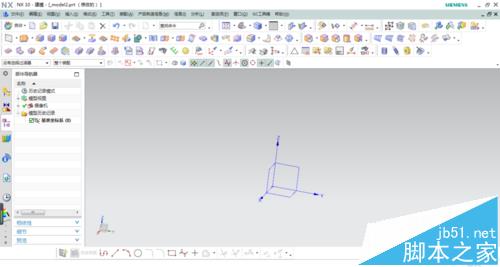

1、先新建一个模型文件，进入草图，绘制一条样条曲线，样式尺寸根据自己需要。

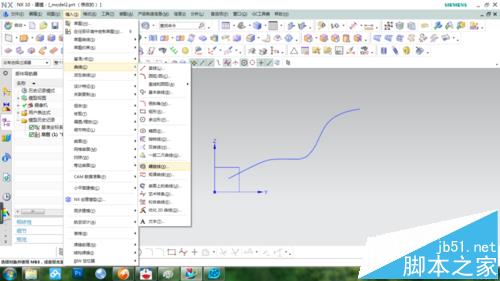

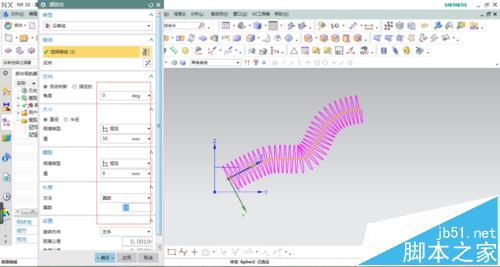

2、样条线也可以直接在空间曲线中绘制。完成后点击插入/曲线/螺旋线，选择类型为沿脊线，指定直径、螺距和圈数。

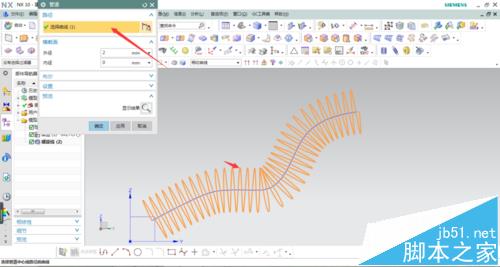

3、接着选择管道命令，选取螺旋线生成弹簧。

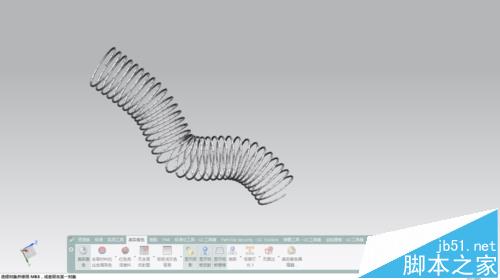

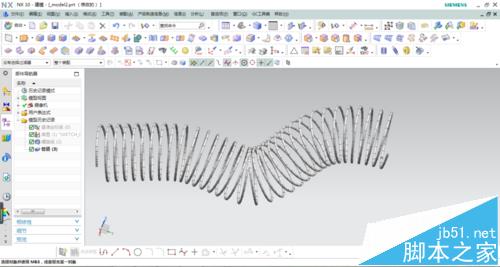

4、完成后隐藏曲线、草图和基准，进行真实着色，效果如图。
注意事项：
注意脊线必须是相切线。
