1月7日，诺基亚正式在中国发布N1平板电脑，今日笔者有幸得到这款产品的工程样机，并带来该机的首发拆解。在本文中，我们将着重为大家介绍这款产品的拆解过程，元器件布局以及设计亮点。

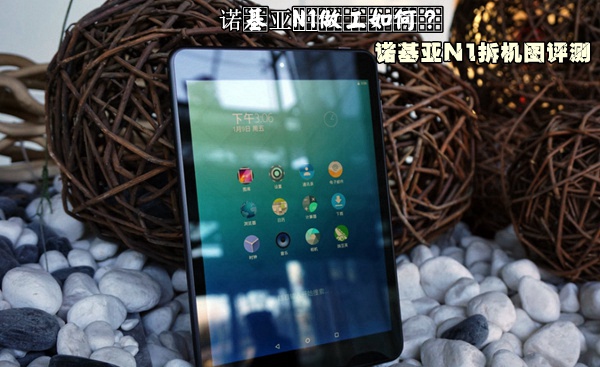

诺基亚N1做工如何？诺基亚N1拆机图评测
在本文中，我们将会发现以下拆解亮点：
1：屏幕与机身连接紧密，牢固，如果不加热，很难开启
2：耳机接口，按键都采用扎实材料，经过螺丝固定，保证常用部件的使用寿命
3：主板与机身的连接方式采用了胶粘以及螺丝两种固定方式，更牢固，并且充分考虑了散热设计
4：音量键采用类似机械键盘的平衡杆，键程与回馈力控制较好
5：采用上下天线布局，保证信号接收稳定性
6：CNC工艺背壳，开模细致，边角加固，防摔
延伸阅读：诺基亚N1和小米平板哪个好 小米平板对比诺基亚N1
正式开始拆解：加热屏幕，制造缝隙
诺基亚N1的正面被一块来自康宁的钢化玻璃覆盖，机身由铝制一体成型。所以根据经验，想要拆开机身，我们必须从最脆弱的屏幕着手。不难想到，屏幕与机身一定采用强力双面胶进行固定，所以我们的拆解第一步便是利用热风枪加热屏幕边框，降低屏幕双面胶的黏度。

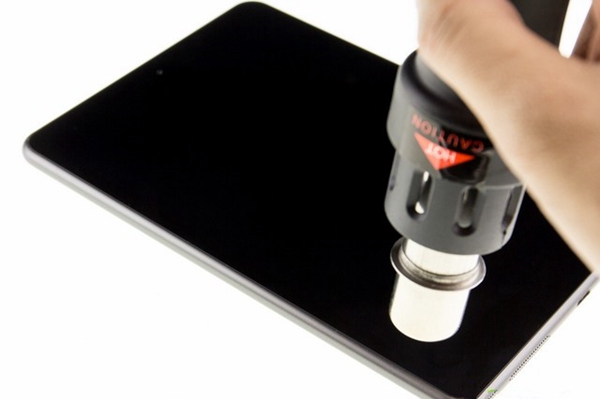

首先利用热风枪加热边框，制造缝隙
我们先用热风枪加热屏幕长边中间的位置，因为这里是最容易打开的部位。

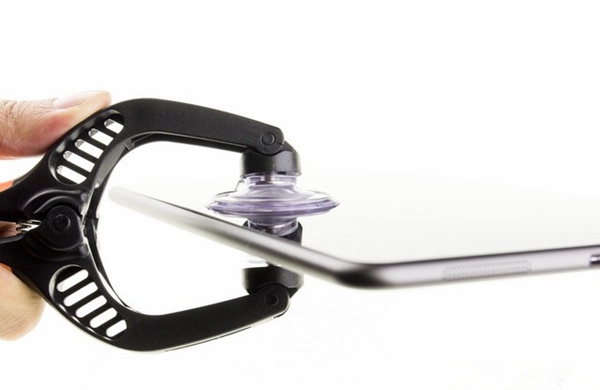

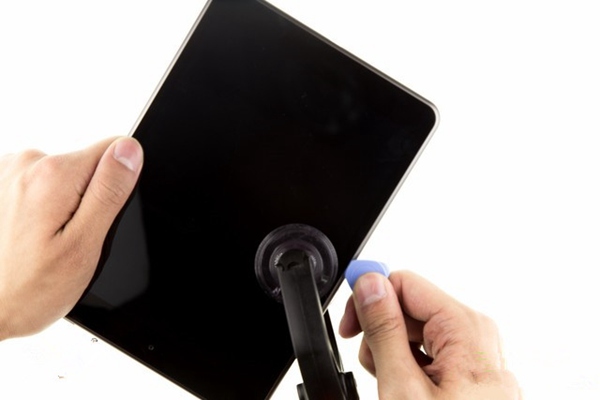

通过吸盘工具，我们成功在边框制造了一个缝隙
加热大概1分半钟，放下热风枪，开始利用吸盘工具适度用力沿屏幕长边中间位置拉起，直到发现一条缝隙。
五个翘片，分离屏幕
上一环节，我们利用热风枪加热屏幕，并成功制造出了一条屏幕与机身之间的缝隙，而接下来，我们需要利用翘片将这条缝隙扩大。

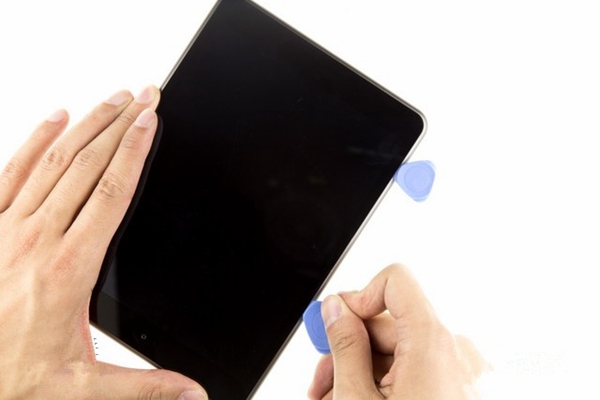

首先利用缝隙插入第一颗翘片
然后利用更多的翘片扩大缝隙
首先，利用一片翘片插入屏幕缝隙，并向上缓慢滑动翘片令缝隙扩大。为了防止已经开口的屏幕重新与机身粘接，我们需要新的翘片沿着另一个方向继续扩大缝隙，直到将屏幕与机身全部分离。

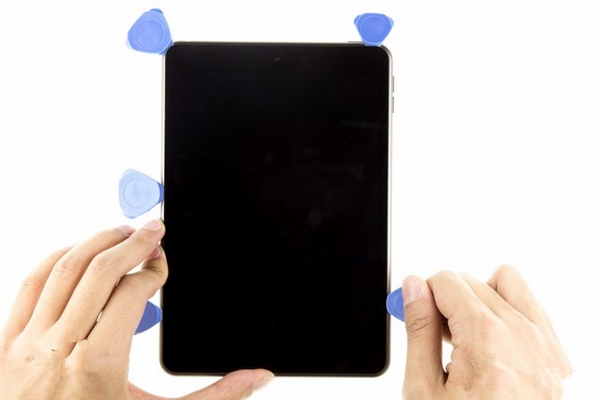

五个翘片过后终于屏幕可以和机身分离了
当插入第五个翘片之后，大部分屏幕边框已经脱离双面胶的束缚，但由于屏幕的屏线还与主板连接，所以我们只有断开屏线插槽才可以大胆将屏幕与机身分离。
通过5个翘片，我们终于卸去了屏幕。
分离部件，挨个肢解
上文中，经过艰难漫长的工序，我们终于卸下屏幕，那么接下来，需要将连接主板上的部件全部分离，一切为最终卸下主板做准备。
保护镜片也集成在镜头模组上，有点让人担心

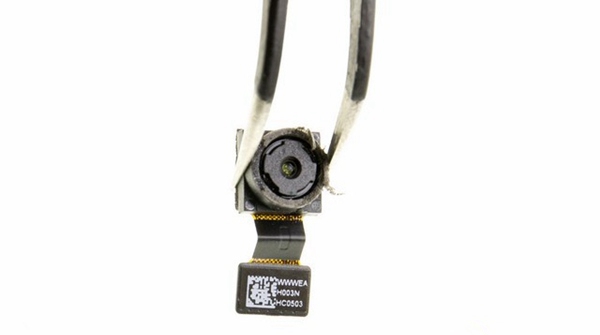

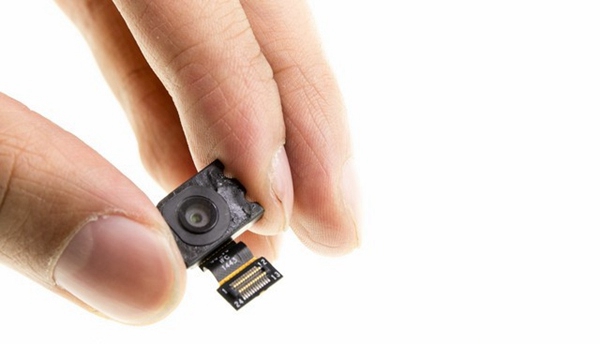

后置摄像头正面特写

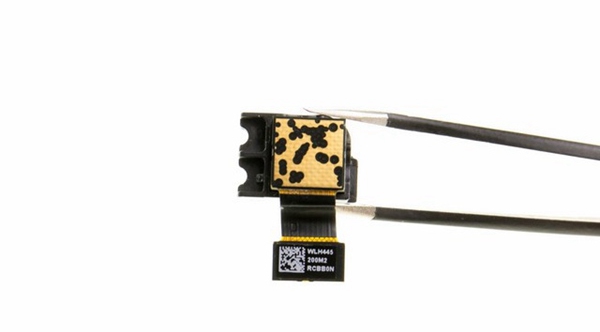

后置摄像头背面特写
前置摄像头正面特写

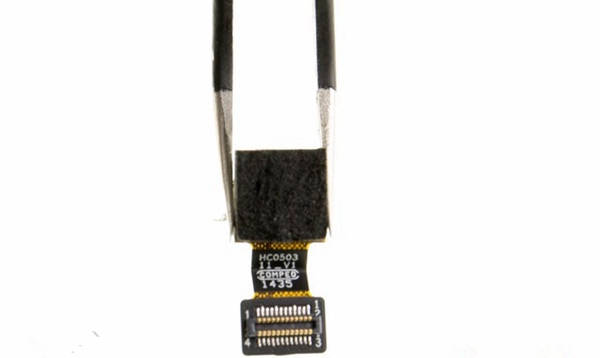

前置摄像头背面特写
首先，我们先分离摄像头，该机的前置摄像头像素500万，后置摄像头像素800W。

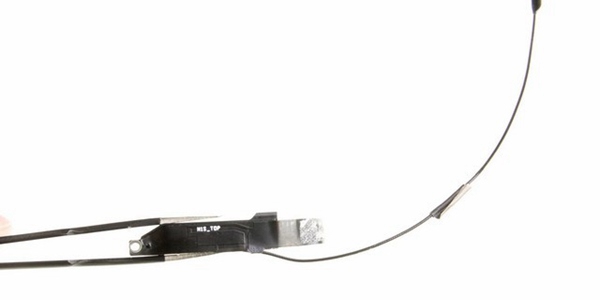

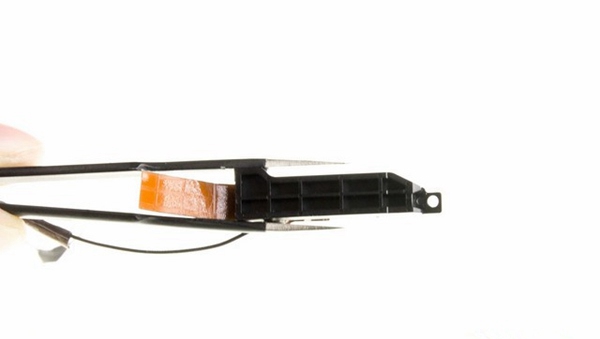

机身顶部的Wi-Fi天线
天线背部特写
接下来卸去N1的天线部分。诺基亚N1采用双频Wi-Fi模块，所以共有两个天线，分别位于机身上下两边。由于下面的天线与扬声器集成在一起，我们只有将扬声器卸下才能分开这个天线。

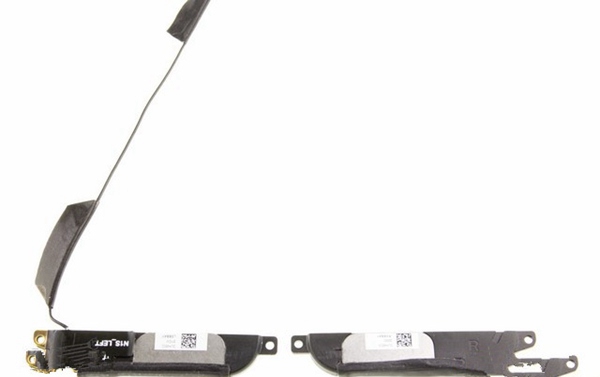

左右扬声器特写
诺基亚N1的扬声器模块采用强力双面胶以及四颗螺丝两种固定方式，充分保证了扬声器的设计稳定性。并且扬声器的音腔较大，占据了机身绝大部分空间。

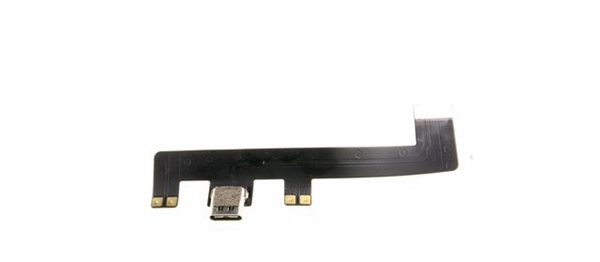

接口排线特写
将扬声器分离以后，诺基亚N1标志性的Type－C接口排线便可以轻松从固定槽中取出。
取下主板，惊现拉胶
卸去了机身的主要部件之后，我们终于可以将视线回归到主板上面。我们看到主板上共有三颗螺丝固定，但是当卸去三颗螺丝之后，主板还稳稳的固定在机身框架中，这是为什么呢？

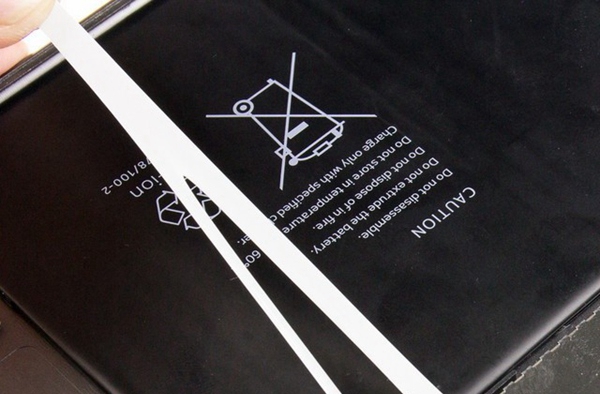

主板固定惊现拉胶工艺
原来在主板的下面还有一种名叫拉胶的固定材料在固定着主板。顾名思义，这种材料需要我们通过以一定角度拉出的方式才能取出，有点类似于韧性极高的泡泡糖。相比于强力双面胶，我们还是喜欢这种方式固定原件，因为在保证同样稳定性的同时，另拆解更轻松了。

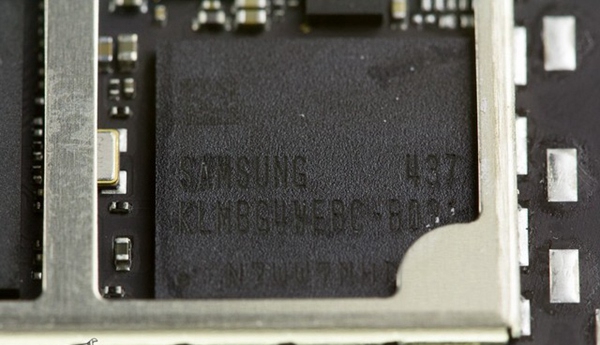

三星eMMC 5.0 32GB闪存

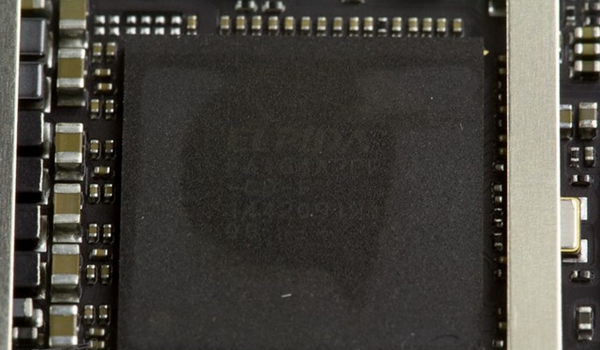

尔必达2GB内存，下面叠层封装有Z3580处理器
用于固定主板的拉胶共设计了五处，当我们一一将其取出，主板遍很轻松的拿出来了。接下来拍摄了主板上几颗重点芯片的特写。我们发现，该机的Z3580处理器是叠层封装在尔必达2GB内存的下面，该工艺减少了内存与处理器之间的距离，加快了内存的响应速度
分离电池，按键有亮点
接下来，机身上只剩下电池与按键接口部分没有卸下来，我们的拆解也将步入尾声。

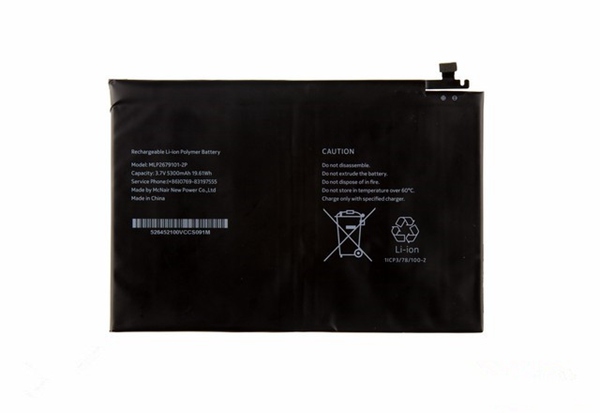

诺基亚N1采用5300mAH 3.7V 19.61Wh容量的电池

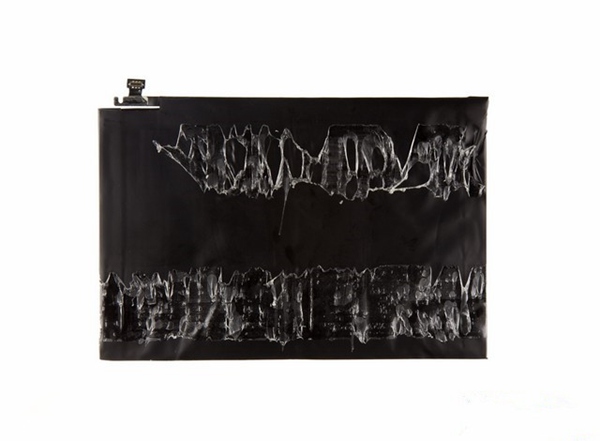

电池背部采用大面积胶水
尽管拆解步入尾声，但拆解的难度却没有因此降低。诺基亚N1(口碑、购买)的电池采用大量强力双面胶进行固定，我们必须既小心翼翼又使出很大的力气来“铲除”这颗5300mAH 3.7V 19.61Wh容量的电池，最终我们成功了。

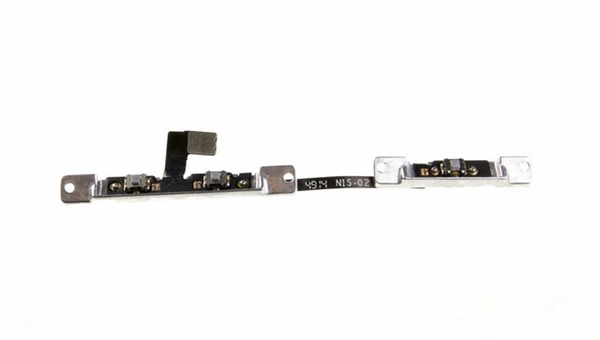

按键特写，采用平衡杆设计
去除电池无疑是继分离屏幕之后最难的部分，接下来我们就可以轻松取下按键模块了。值得特别提到的是诺基亚N1(口碑、购买)的按键微动采用非常精密的设计，甚至还有类似机械键盘上的平衡感设计，不仅带来更精确的操作效果，而且键程与回馈力都控制的很好！

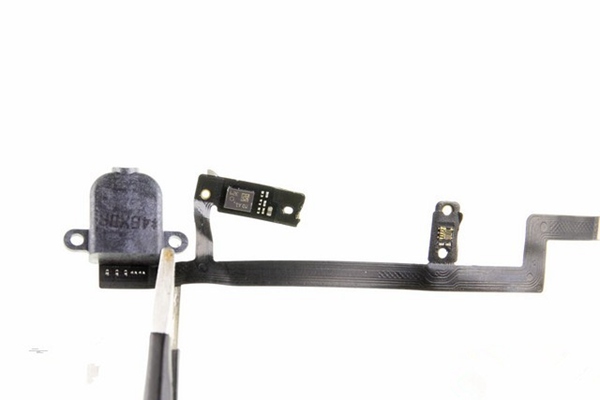

最后一步，分离耳机接口与麦克风集成的排线
最后一步，分离耳机接口与麦克风集成的排线。到这里我们的拆解终于告一段落了。在接下来的页面，我们将通过微距镜头详细记录诺基亚N1(口碑、购买)的机身内部通过CNC工艺打造的铝制框架。
