在多层交换结构中，三层交换机下连多台二层交换机，在三层交换机中定义SVI完成三层转发；在三层交换机与二层交换机之间采用trunk链路，实现各子网的互联，同时三层交换机最大的优势就是一次路由多次转发。

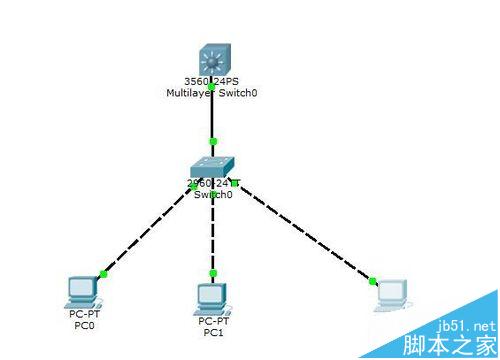

1、有三台电脑pc0、pc1、pc2和一台二层交换机相连，二层交换机再和三层交换机相连。其中设置pc0和pc1属于vlan10，pc2属于vlan20。如图所示：
2、先设置pc0和pc1、pc2的ip地址。
pc0的ip地址为192.168.10.2 255.255.255.0
pc1的ip地址为192.168.10.3 255.255.255.0

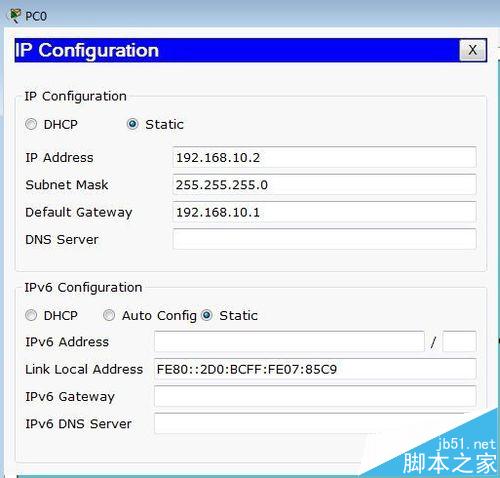

pc0的ip地址为192.168.20.2 255.255.255.0 以下给出pc0的ip配置。如图所示：
3、在交换机Switch0上创建vlan 10和vlan 20。如图所示：
4、在二层交换机上将F0/1口和f0/2口划分到VLAN 10中。将F0/3口划分到VLAN 20中。命令如图所示：
5、在二层交换机上与三层交换机相连的端口（此处为F0/4端口）定义为trunk模式。命令如图所示：

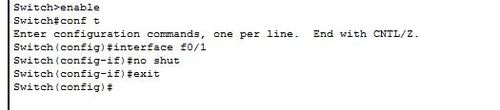

6、对于三层交换机先开启它的路由功能。命令如图所示：
7、在三层交换机的接口f0/1上创建虚拟接口vlan10和vlan 20。并且配置三层交换机的配置vlan10和vlan20虚拟接口的ip地址。
8、在三层交换机与二层交换机相连的接口f0/1上配置成trunk模式。

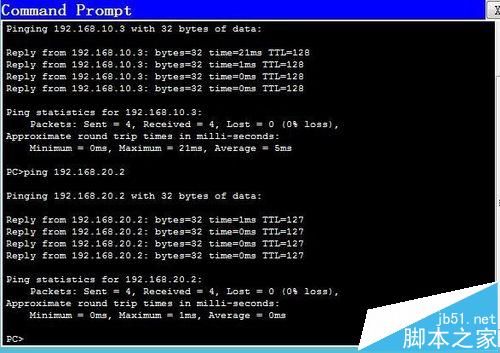

9、在pc0上通过cmd去ping pc1和pc2都能连通。
提醒：注意模式的切换。
