首先我们看一下交换机怎么设置三层交换技术的应用环境为了使VLAN之间通信，单臂路由容易产生瓶颈，使用三层交换可以实现线速转发。
1什么是三层交换技术：
简单的说三层交换技术就是：二层交换技术+三层转发技术。(交换机工作在二层，路由器工作在三层.)
下面是本次三层交换机设置拓扑图
2三层交换机的配置:
1 在三层交换机上配置启动路由,
(如果要在三层交换机上配置路由,首先需要在三层交换机上启动路由功能,否则三层交换不具备路由功能)
Switch（config)#ip routing
2 配置VLAN 的IP 地址：
与在二层上配置管理VLAN 的IP地址的命令相同， 因为三层交换机支持VLAN之间的路由,三层交换机的每个
VLAN 都可以配置IP地址。
Switch(config)#interfacevlanvlan-id
Switch(config)#ip addreesip-address subnet-mask
3 三层交换机上配置路由接口
三层交换机的接口在默认情况下属于VLAN 1， 如果需要让三层交换机与路由器实现点到点的连接，需要在交换机的某个接口配置为路由接口。
Swith(config)#interface接口
Switch(config)#noswitchport
Switch(config)#ip addreesip-address subnet-mask
Switch(config)#noshutdown
4 在三层交换机上配置静态路由或动态路由：
在三层交换机上配置静态路由的方法和在路由器上配置的方法相同。
动态 ：Router(config)#router rip
Router(config-router)#network network-number (把直连的网段宣告出去）
静态： Router(config)# ip route( network 目标网络地址) [ mask 子网掩码]{addrees 到达目的网络经过的下一跳路由器接口地址}（简单的说就是到那去从哪里走.。把非直连网段添加进来。）
5 查看FIB表：
Switch(config)show ip cef (CEF主要包含俩个转发用的信息表)
转发信息库（fib)：
邻接关系表：
6查看邻接关系表：
Switch(config)#show adfacency detail

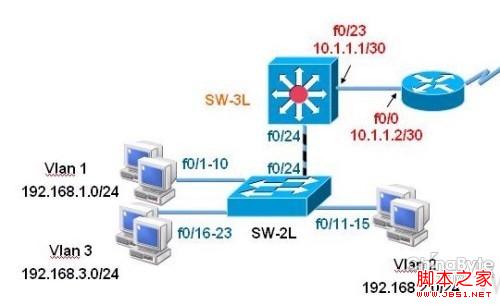

7 实验拓扑
实验要求 ：1VLAN 1中的主机能够 与 VLAN2 VLAN 3中的主机相互通信 ，
2VLAN 3 不能访问 10.1.1.2
3 不能用单臂路由，只用三层交换。
实验的配置如下：
1在sw-3l #vlandatabase
sw-3l (vlan)#vlan 2
sw-3l (vlan)#vlan 3
sw-3l (vlan)#exit
sw-3l (config）#ip routing
sw-3l (config）#interfacevlan1
sw-3l (config-vlan）# ipaddress192.168.1.1255.255.255.0
sw-3l (config-vlan # noshutdown
sw-3l (config）#interfacevlan2
sw-3l (config-vlan）# ipaddress192.168.2.1255.255.255.0
sw-3l (config-vlan # noshutdown
sw-3l (config）#interfacevlan3
sw-3l (config-vlan）# ipaddress192.168.3.1255.255.255.0
sw-3l (config-vlan # noshutdown
sw-3l (config-if）#exit
sw-3l (config）#interfacef0/23
sw-3l (config-if）#no switchport
sw-3l (config-if）#ip addrees10.1.1.1255.0.0.0
sw-3l (config-vlan # noshutdown
sw-3L（config）#interfacef0/24
sw-3L（config-if)#switchportmode trunk
2在sw-2L#vlandatabase
sw-2L（vlan）#vlan 2
sw-2L（vlan）#vlan 3
sw-2L（vlan exit
sw-2L（config）#interfacerange f0/11 - 15
sw-2L（config-if-range）#switchport modeaccess
sw-2L（config-if-range）#switchportaccessvlan 2
sw-2L（config-if-range）#exit
sw-2L（config）#interfacerangef0/16 - 23
sw-2L（config-if-range）#switchport modeaccess
sw-2L（config-if-range）#switchportaccessvlan3
sw-2L（config-if-range）#exit
sw-2L（config）#interfacef0/24
sw-2L（config-if)#switchportmode trunk
在路由器router（config）#interfacef0/0
router（config）#ipaddress10.1.1.2255.0.0.0
router（config）#noshutdown
router（config）#routerrip
1 动态路由： router（config）#network192.168.1.0
router（config）#network192.168.2.0
2 或者用静态： router（config）#iproute192.168.1.0 255.255.255 10.1.1.1
router（config）#iproute192.168.2.0 255.255.255 10.1.1.1
3 如果VLAN 3 中的主机想访问 10.1.1.2 则在加一条路由就可以
了，
动态：router（config）#network192.168.3.0
或： 静态：router（config）#iproute192.168.3.0 255.255.255 10.1.1.1
