一、组网需求：
1．通过配置基本访问控制列表，实现在每天8:00～18:00时间段内对源IP为10.1.1.2主机发出报文的过滤； www.jb51.net
2．要求配置高级访问控制列表，禁止研发部门与技术支援部门之间互访，并限制研发部门在上班时间8:00至18:00访问工资查询服务器；
3．通过二层访问控制列表，实现在每天8:00～18:00时间段内对源MAC为00e0-fc01-0101的报文进行过滤。

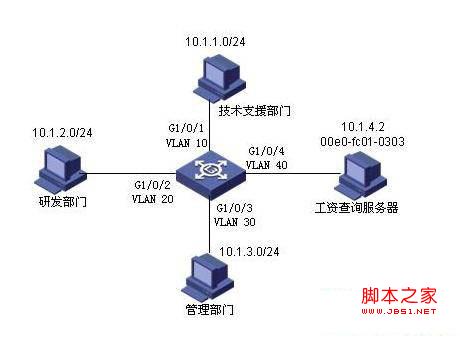

二、组网图：
三、配置步骤：
H3C 3600 5600 5100系列交换机典型访问控制列表配置
共用配置
1．根据组网图，创建四个vlan，对应加入各个端口
<H3C>system-view
[H3C]vlan 10
[H3C-vlan10]port GigabitEthernet 1/0/1
[H3C-vlan10]vlan 20
[H3C-vlan20]port GigabitEthernet 1/0/2
[H3C-vlan20]vlan 30
[H3C-vlan30]port GigabitEthernet 1/0/3
[H3C-vlan30]vlan 40
[H3C-vlan40]port GigabitEthernet 1/0/4
[H3C-vlan40]quit
2．配置各VLAN虚接口地址
[H3C]interface vlan 10
[H3C-Vlan-interface10]ip address 10.1.1.1 24
[H3C-Vlan-interface10]quit
[H3C]interface vlan 20
[H3C-Vlan-interface20]ip address 10.1.2.1 24
[H3C-Vlan-interface20]quit
[H3C]interface vlan 30
[H3C-Vlan-interface30]ip address 10.1.3.1 24
[H3C-Vlan-interface30]quit
[H3C]interface vlan 40
[H3C-Vlan-interface40]ip address 10.1.4.1 24
[H3C-Vlan-interface40]quit
3．定义时间段
[H3C] time-range huawei 8:00 to 18:00 working-day
需求1配置（基本ACL配置）
1．进入2000号的基本访问控制列表视图
[H3C-GigabitEthernet1/0/1] acl number 2000
2．定义访问规则过滤10.1.1.2主机发出的报文
[H3C-acl-basic-2000] rule 1 deny source 10.1.1.2 0 time-range Huawei
3．在接口上应用2000号ACL
[H3C-acl-basic-2000] interface GigabitEthernet1/0/1
[H3C-GigabitEthernet1/0/1] packet-filter inbound ip-group 2000
[H3C-GigabitEthernet1/0/1] quit
需求2配置（高级ACL配置） 1．进入3000号的高级访问控制列表视图
[H3C] acl number 3000
2．定义访问规则禁止研发部门与技术支援部门之间互访
[H3C-acl-adv-3000]rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
3．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器
[H3C-acl-adv-3000] rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time-range Huawei
[H3C-acl-adv-3000] quit
4．在接口上用3000号ACL
[H3C-acl-adv-3000] interface GigabitEthernet1/0/2
[H3C-GigabitEthernet1/0/2] packet-filter inbound ip-group 3000
需求3配置（二层ACL配置） 1．进入4000号的二层访问控制列表视图
[H3C] acl number 4000
2．定义访问规则过滤源MAC为00e0-fc01-0101的报文
[H3C-acl-ethernetframe-4000] rule 1 deny source 00e0-fc01-0101 ffff-ffff-ffff time-range Huawei
3．在接口上应用4000号ACL
[H3C-acl-ethernetframe-4000] interface GigabitEthernet1/0/4
[H3C-GigabitEthernet1/0/4] packet-filter inbound link-group 4000
2 H3C 5500-SI 3610 5510系列交换机典型访问控制列表配置
需求2配置 1．进入3000号的高级访问控制列表视图
[H3C] acl number 3000
2．定义访问规则禁止研发部门与技术支援部门之间互访
[H3C-acl-adv-3000]rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
3．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器
[H3C-acl-adv-3000] rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time-range Huawei
[H3C-acl-adv-3000] quit
4．定义流分类
[H3C] traffic classifier abc
[H3C-classifier-abc]if-match acl 3000
[H3C-classifier-abc]quit
5．定义流行为，确定禁止符合流分类的报文
[H3C] traffic behavior abc
[H3C-behavior-abc] filter deny
[H3C-behavior-abc] quit
6．定义Qos策略，将流分类和流行为进行关联
[H3C]qos policy abc
[H3C-qospolicy-abc] classifier abc behavior abc
[H3C-qospolicy-abc] quit
7．在端口下发Qos policy
[H3C] interface g1/1/2
[H3C-GigabitEthernet1/1/2] qos apply policy abc inbound
8．补充说明：
l acl只是用来区分数据流，permit与deny由filter确定；
l 如果一个端口同时有permit和deny的数据流，需要分别定义流分类和流行为，并在同一QoS策略中进行关联；
l QoS策略会按照配置顺序将报文和classifier相匹配，当报文和某一个classifier匹配后，执行该classifier所对应的behavior，然后策略执行就结束了，不会再匹配剩下的classifier；
l 将QoS策略应用到端口后，系统不允许对应修改义流分类、流行为以及QoS策略，直至取消下发。
四、配置关键点：
1．time-name 可以自由定义；
2．设置访问控制规则以后，一定要把规则应用到相应接口上，应用时注意inbound方向应与rule中source和destination对应；
3．S5600系列交换机只支持inbound方向的规则，所以要注意应用接口的选择；
