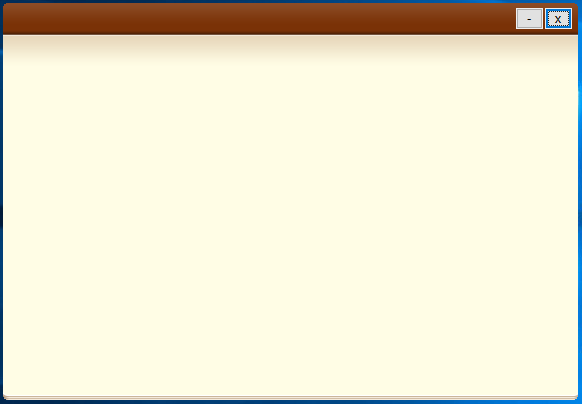

上次我们学习了如何美化对话框的界面，这次我们为上次的对话框添加两个按钮，一个是关闭按钮，另一个是最小化按钮，好，现在我们先看一下效果：
是不是很难看，因为我们的对话框美化了，所以我们的按钮也要美化，因为采用贴图的方式来美化，所以，我先给出这两个按钮的PNG格式的图片，该图片支持透明色，具体如下：
关闭按钮效果图：
最小化按钮效果图：
这两张效果图是我自己从网上找的，可能不是很合适，但是用来教学，完全没有问题，它们的尺寸都是108*21，每张图片都有四个小图片，第一张和第四张小图片都是透明的，所以看不见效果，我们使用这两张图片来完成按钮的美化，每张图片从左向右有四张小图片，我们只用前三张，分别对应默认状态，焦点状态，按下状态。
下面，我们来说一下如何美化按钮？
第1步，我们先在对话框上放置两个按钮，一个是关闭按钮，另一个是最小化按钮，它们对应的ID分别是IDC_BUTTON_CLOSE和IDC_BUTTON_MIN，然后将我们的按钮设置为自绘制模式，方法如下：

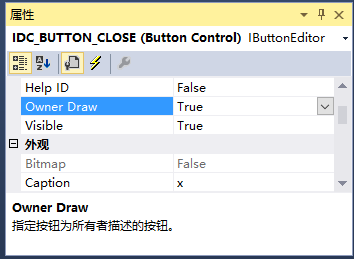

选择按钮，右键属性，在属性列表中找到Owner Draw选项，将其设置为True，效果图如下：
再为它们添加两个成员变量，具体如下：
CButton m_btnClose; CButton m_btnMin;
第2步，我们新建一个类，继承自CButton，我们取名为CMyButton，为其添加3个成员变量，分别如下：
//按钮背景图像 CImage m_imgButton; //按钮png路径，包括焦点，正常，按下3个状态 CString m_strImgPath; //父窗口背景图片背景路径，透明png需要使用 CString m_strImgParentPath;
第3步，我们为CMyButton添加3个成员函数，分别如下：
//设置按钮背景图片路径，父窗口背景图片路径 void SetImagePath(CString strImgPath, CString strParentImgPath); //初始化按钮，主要是调整按钮的位置，处理透明色 bool InitMyButton(int nX/*左上角X坐标*/, int nY/*左上角Y坐标*/,int nW/*图像宽*/, int nH/*图像高*/, bool bIsPng/*是否是PNG图片*/); //自绘制函数 void DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct);
CMyButton的声明最终如下：
class CMyButton : public CButton
{
DECLARE_DYNAMIC(CMyButton)
public:
CMyButton();
virtual ~CMyButton();
//按钮背景图像
CImage m_imgButton;
//按钮png路径，包括焦点，正常，按下3个状态
CString m_strImgPath;
//父窗口背景图片背景路径，透明png需要使用
CString m_strImgParentPath;
//设置按钮背景图片路径，父窗口背景图片路径
void SetImagePath(CString strImgPath, CString strParentImgPath);
//初始化按钮，主要是调整按钮的位置，处理透明色
bool InitMyButton(int nX/*左上角X坐标*/, int nY/*左上角Y坐标*/,int nW/*图像宽*/, int nH/*图像高*/, bool bIsPng/*是否是PNG图片*/);
//自绘制函数
void DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct);
protected:
DECLARE_MESSAGE_MAP()
};
第4步，我们实现SetImagePath函数，它的功能是为按钮背景图片和父窗口背景图片成员函数初始化，具体如下：
void CMyButton::SetImagePath(CString strImgPath, CString strParentImgPath)
{
m_strImgPath = strImgPath;
m_strImgParentPath = strParentImgPath;
}
第5步，我们实现InitMyButton函数，它的功能是调整按钮在对话框上的位置，其中的参数代表该按钮在父窗口的左上角X坐标，Y坐标，宽度，高度，最后一个参数是为PNG格式图片准备的，如果是PNG带透明色的图片，需要对它进行特殊处理，具体定义如下：
bool CMyButton::InitMyButton(int nX, int nY, int nW, int nH, bool bIsPng)
{
HRESULT hr = 0;
if (m_strImgPath.IsEmpty())
return false;
hr = m_imgButton.Load(m_strImgPath);
if (FAILED(hr))
return false;
if (bIsPng)
{
if (m_imgButton.GetBPP() == 32)
{
int i = 0;
int j = 0;
for (i = 0; i < m_imgButton.GetWidth(); i++)
{
for (j = 0; j < m_imgButton.GetHeight(); j++)
{
byte * pbyte = (byte *)m_imgButton.GetPixelAddress(i, j);
pbyte[0] = pbyte[0] * pbyte[3] / 255;
pbyte[1] = pbyte[1] * pbyte[3] / 255;
pbyte[2] = pbyte[2] * pbyte[3] / 255;
}
}
}
}
MoveWindow(nX,nY,nW,nH);
return true;
}
其中MoveWindow函数是用来调整按钮位置的函数，其中的参数分别代表其在父窗口的左上角X坐标，左上角Y坐标，宽度，高度。
第6步，我们实现DrawItem函数，它是美化Button的核心函数，当我们将Button设置为自绘制后，每次按钮需要刷新，重新绘制的时候，MFC框架会调用它的DrawItem函数，在这个函数中，我们可以根据按钮当前的状态为其贴上相应的背景图。当我们按钮按钮的时候，为其贴上被按下的背景图；当我们的按钮获取焦点的时候，为其贴上获取焦点的背景图；当我们的按钮没有焦点，我们为其贴上默认的背景图片，它们对应的位置前面已经说过。为了避免闪烁，我们采用双缓冲的方式，具体代码如下：
void CMyButton::DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)
{
if (!lpDrawItemStruct)
return;
HDC hMemDC;
HBITMAP bmpMem;
HGDIOBJ hOldObj;
bmpMem = CreateCompatibleBitmap(lpDrawItemStruct->hDC, lpDrawItemStruct->rcItem.right - lpDrawItemStruct->rcItem.left, lpDrawItemStruct->rcItem.bottom - lpDrawItemStruct->rcItem.top);
if (!bmpMem)
return;
hMemDC = CreateCompatibleDC(lpDrawItemStruct->hDC);
if (!hMemDC)
{
if (bmpMem)
{
::DeleteObject(bmpMem);
bmpMem = NULL;
}
return;
}
hOldObj = ::SelectObject(hMemDC, bmpMem);
RECT rectTmp = { 0 };
rectTmp = lpDrawItemStruct->rcItem;
MapWindowPoints(GetParent(), &rectTmp);
int nW = lpDrawItemStruct->rcItem.right - lpDrawItemStruct->rcItem.left;
int nH = lpDrawItemStruct->rcItem.bottom - lpDrawItemStruct->rcItem.top;
if (lpDrawItemStruct->itemState & ODS_SELECTED)
{
//按钮被选择
m_imgButton.BitBlt(hMemDC, 0, 0, nW, nH, nW*2, 0, SRCCOPY);
}
else if (lpDrawItemStruct->itemState & ODS_FOCUS)
{
//焦点状态
m_imgButton.BitBlt(hMemDC, 0, 0, nW, nH, nW, 0, SRCCOPY);
}
else
{
//默认状态
CImage imgParent;
imgParent.Load(m_strImgParentPath);
imgParent.Draw(hMemDC, 0, 0, nW, nH, rectTmp.left, rectTmp.top, nW, nH);
m_imgButton.AlphaBlend(hMemDC, 0, 0, nW, nH, 0, 0, nW, nH);
imgParent.Destroy();
}
::BitBlt(lpDrawItemStruct->hDC, 0, 0, nW, nH, hMemDC, 0, 0, SRCCOPY);
SelectObject(hMemDC, hOldObj);
if (bmpMem)
{
::DeleteObject(bmpMem);
bmpMem = NULL;
}
if (hMemDC)
{
::DeleteDC(hMemDC);
hMemDC = NULL;
}
return;
}
这里我们重点说一下默认状态的背景图，因为它是透明的，并且我们采用的是双缓冲，所以，为了避免最终透明色变成黑色，我们先在内存DC上贴上按钮在父窗口位置的背景图，这样可以解决透明色变成黑色的问题，如果你采用GDI+，就不用这么做，但是我们采用的是GDI。
第7步，用CMyButton替代对话框头文件中的CButton。
第8步，在对话框的InitDialog中，对两个按钮进行初始化，具体如下：
m_btnMin.SetImagePath(_T("./res/btn_min.png"), _T("./res/Background.png"));
m_btnMin.InitMyButton(516, 8, 27, 21, true);
m_btnClose.SetImagePath(_T("./res/btn_close.png"),_T("./res/Background.png"));
m_btnClose.InitMyButton(545,8,27,21,true);

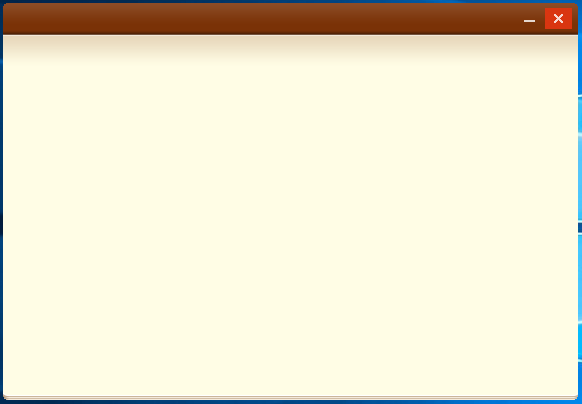

第9步，编译程序，最终效果图如下：
今天，我们已经为它添加了最小化，关闭按钮，下次，我们为其添加编辑框！
