CSS Border高级使用实例分享(三角等形状)

原理

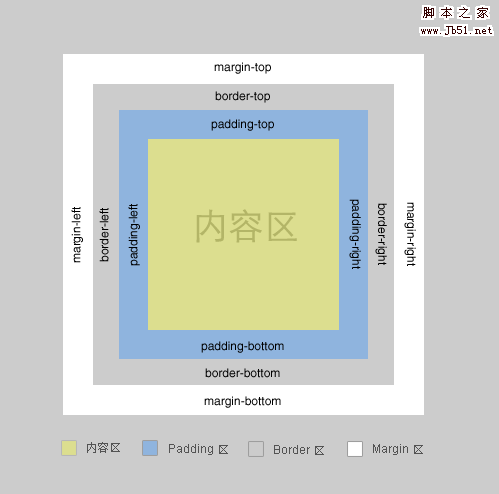

css盒模型

一个盒子包括: margin+border+padding+content

– 上下左右边框交界处出呈现平滑的斜线. 利用这个特点, 通过设置不同的上下左右边框宽度或者颜色可以得到小三角, 小梯形等.

– 调整宽度大小可以调节三角形形状.

示例1

一般情况下, 我们设置盒子的宽高度, 及上下左右边框, 会呈现如下图

#test1 {
    height:20px;
    width:20px;
    border-color:#FF9600 #3366ff #12ad2a #f0eb7a;
    border-style:solid;
    border-width:20px;
}

示例2

在上面基础上, 我们把宽高度都设为0时, 会呈现上述的边界斜线.

#test2 {
    height:0;
    width:0;
    overflow: hidden; /* 这里设置overflow, font-size, line-height */
    font-size: 0;     /*是因为, 虽然宽高度为0, 但在IE6下会具有默认的 */
    line-height: 0;  /* 字体大小和行高, 导致盒子呈现被撑开的长矩形 */
    border-color:#FF9600 #3366ff #12ad2a #f0eb7a;
    border-style:solid;
    border-width:20px;
}

这时, 其实我们已经看到有上下左右四个三角形了..如果, 我们把4种颜色, 只保留一种颜色, 余下3种颜色设置为透明(或者设置为和背景色相同的颜色), 那不就出现一个小三角了么

示例3

只保留上面的橙色, 看看

#test3 {
    height:0;
    width:0;
    overflow: hidden;
    font-size: 0;
    line-height: 0;
    border-color:#FF9600 transparent transparent transparent;
    border-style:solid;
    border-width:20px;
}

可是, IE6下不支持透明啊~~~, 会出现下图的样子

找到一个在IE6下边框透明的文章中找到解决办法, 如下例

示例4

IE6下, 设置余下三条边的border-style为dashed,,,即可达到透明的效果~ 具体原因可以见参考资料3

#test4 {
    height:0;
    width:0;
    overflow: hidden;
    font-size: 0;
    line-height: 0;
    border-color:#FF9600 transparent transparent transparent;
    border-style:solid dashed dashed dashed;
    border-width:20px;
}

当然, 在IE6下, 不设置透明, 将其颜色设置为背景色, 使其看不出来也是可以的.

示例5

上面我们画的小三角的斜边都是依靠原来盒子的边, 还有另外一种形式的小三角, 就是斜边在盒子的对角线上

#test5 {
    height:0;
    width:0;
    overflow: hidden;
    font-size: 0;
    line-height: 0;
    border-color:#FF9600 #3366ff transparent transparent;
    border-style:solid solid dashed dashed;
    border-width:40px 40px 0 0 ;
}

保留其中一种颜色, 就可以得到斜边在对角线上的三角形了…多个这样的三角形, 通过设置边框大小, 颜色, 拼凑起来可以形成任意形状的三角形.

像这种不规则的三角形, 延伸一下, 放在气泡框上, 就可以省去拼背景图片的麻烦了.

另外, 关于气泡框, 可以使用棱形字符(◆)来实现, 设置其font-size, 颜色和背景色一致, 定位可以使用margin负值和absolute绝对定位来实现, 见示例.

应用之圆角生成

应该说是近似圆角,,其实由一个高度非常小的梯形展示出来

- 上梯形(无上边框,下左右3px宽度, 左右颜色去掉)+矩形+下梯形

自适应圆角1:

- 整个rc设置为float: left 或 display: inline-block 分为top,bd,bottom, top中又有两个层rc1和rc2, rc1只设置border-top, 高度为0, 并设置左右margin呈短小的一横线, rc2只设置左右border并且左右margin小于rc1, height为1px, 中间bd设置左右border,不设置左右margin;

- 不过 IE 6&7 出现 bug：rc在IE6中依然显示为dispaly:block,而IE7中top 和 bottom缩成一坨,不肯扩展开来,而在rc1/rc2/rc3 中插入文字xxx后只能扩展到文字宽度,不能与bd对齐.

- 见自适应圆角1

自适应圆角2

- 自 Google 系产品的 1px 圆角按钮,,,三层div, 最外层div1正常设置边框宽度1px, 呈现出上下边框线, 中间div2只设置左右边框, 且把左右margin设置成负值, 呈现出圆角处的4个圆点 内层div3同样只设置左右边框, 同时margin上下空出div2的高度, margin左右也设置与div2相同的负值.

- 见自适应圆角2

其他小问题

- 透明:

IE6浏览器不支持transparent透明属性,就border生成三角技术而言,直接设置对应的透明边框的border-style属性为dotted或是dashed即可解决这一问题,原因是在IE6下, 点线与虚线均以边框宽度为基准,点线长度必须是其宽度的3倍以上（height>=border-width*3）,虚线宽长度必须是其宽度的5倍以上（height>=border-width*5）,否则点线和虚线都不会出现.

- IE6的奇偶bug:

如果定位外框高度或是宽度为奇数,则IE6下,绝对定位元素的低定位和右定位会有1像素的误差.所以,尽量保证外框的高度或宽度为偶数值.

- IE6的空div高度bug:

IE6下,空div会有莫名的高度,也就是说height:0;不顶用,此时形成的尖角的实际占高于其他浏览器是有差异的.可使用font-size:0; + overflow:hidden;修复此问题.

- filter: chroma滤镜

该属性属性可以设置一个对象中指定的颜色为透明色, 如:

border-color: pink;
filter: chroma(color=pink);
