CAD是常用的绘图软件，平垫圈用CAD怎么绘制？下面我们就来看看cad绘制平垫圈图纸的教程。

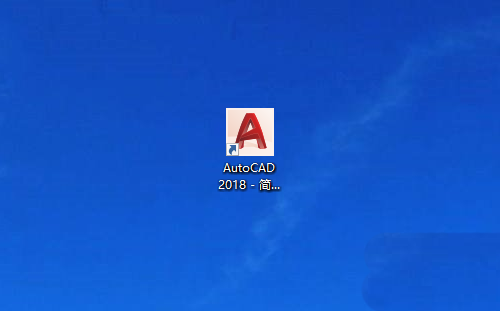

1、在桌面上找到如图所示的CAD2018绘图软件。

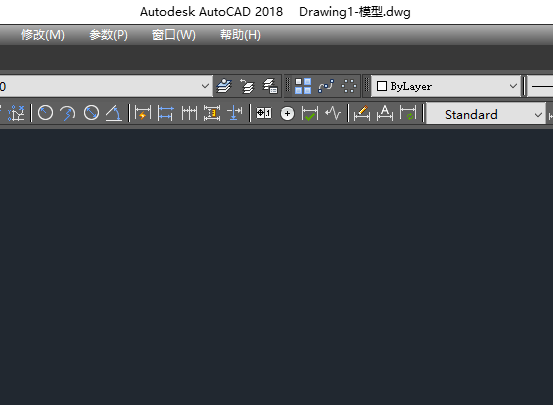

2、打开CAD2018绘图软件，新建一个绘图界面。

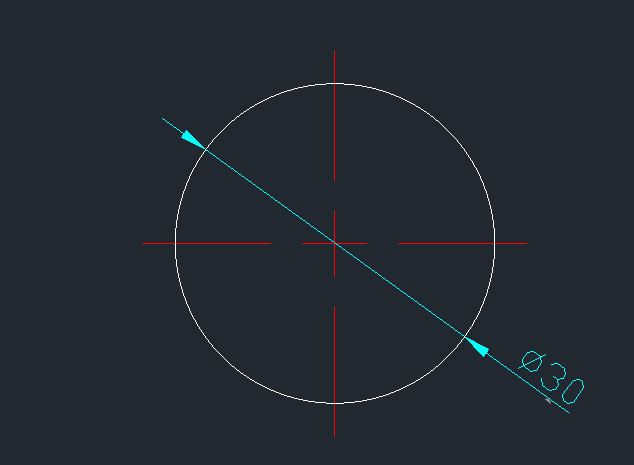

3、用圆命令C，任意位置为圆心，绘制一个直径为30的圆。

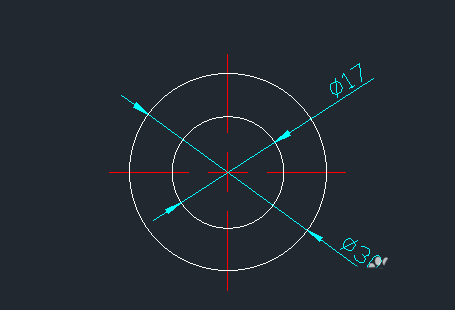

4、用圆命令C，以直径30圆的圆心为圆心，绘制一个直径为17的同心圆。这样一个平垫圈的主视图就绘制好了。

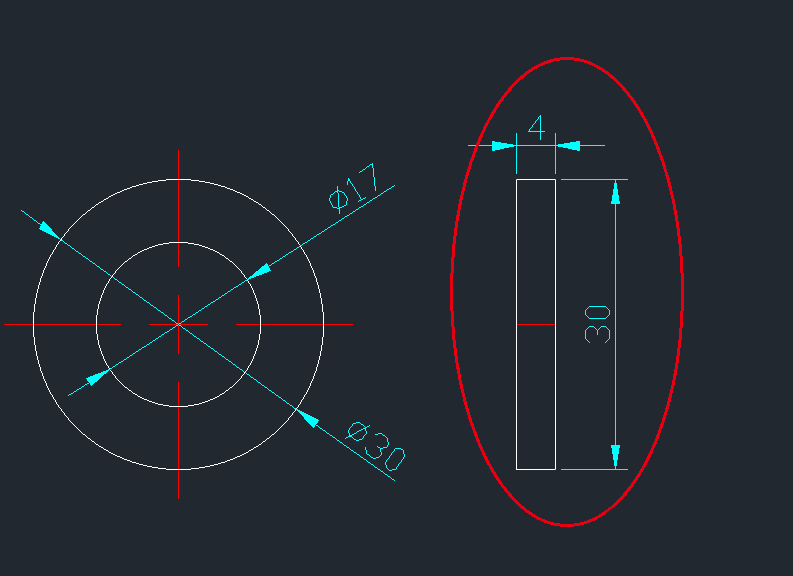

5、接下来绘制左视图：用矩形命令，以同心圆的圆心位置为中心点，绘制一个变成4和30的矩形，如图所示。

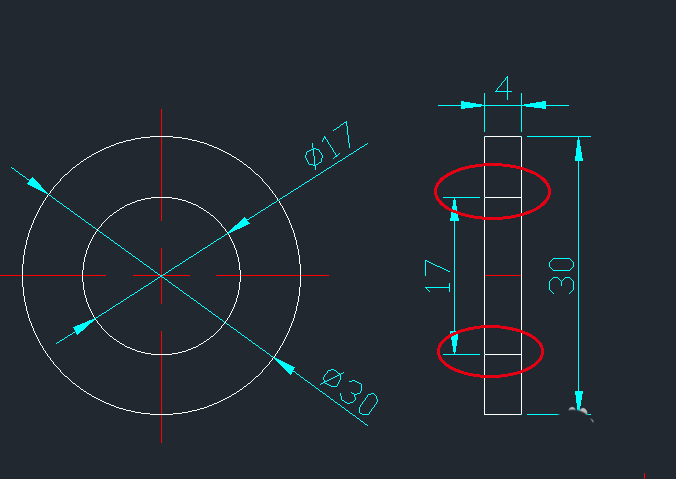

6、用直线命令L，在如图所标的17的上下位置各画一条直线。

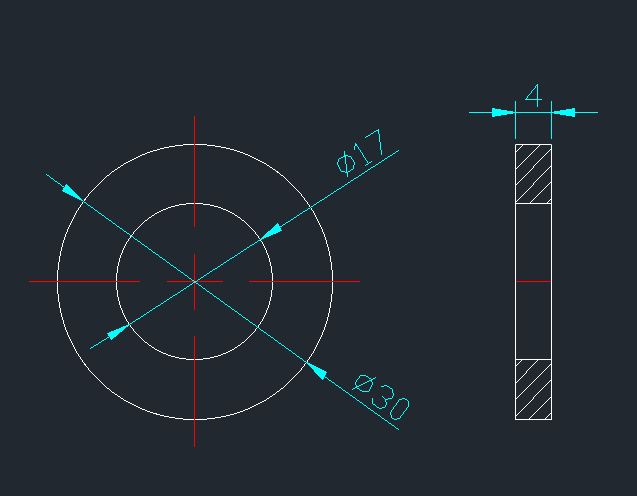

7、用填充BH命令，填充出如图所示的效果。这样最终一个简单的平垫圈就绘制好了。
以上就是平垫圈CAD图纸的教程，希望大家喜欢，请继续关注脚本之家。
