首先看一下效果图：
一、新建文件，首先在西南等轴侧视图中建立一个300的正立体。
命令：_box
指定长方体的角点或[中心点(CE)]<0,0,0>:0,0,0
指定角点或[立方体(C)/长度(L)]:c
指定长度：300

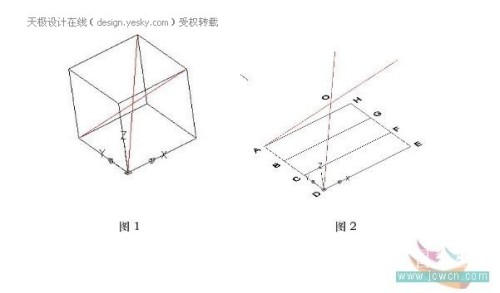

二、选择分级命令，分解正方体。然后用直线命令连接正方体的对角点图1，再将其他面删除只保留底面，然后将底面分解一次。现在底面已成为线形式，然后用点的定数等分命令等分左右边。等分数3。然后打开对象捕捉的节点。用直线平行连接左右各点如图2

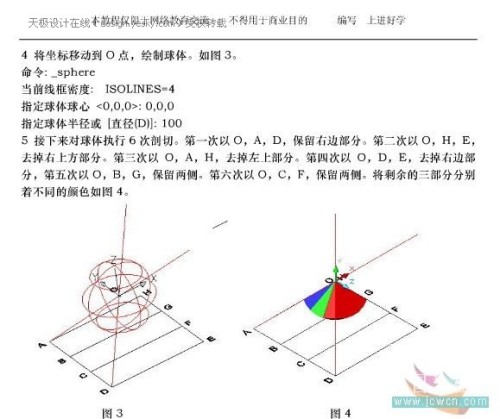

三、将坐标移动到O点，绘制球体。如图3
命令：_sphere
当前线框密度：ISOLINES=4
指定球体球心<0,0,0>:0,0,0
指定球体半径或[直径(D)]：100
四、接下来对球体执行6次剖切。第一次以O,A,D,保留右边部分。第二次以O,H,E,去掉右上方部分。第三次以O,A,H，去掉左上部分。第四次以O,D,E，去掉右边部分，第五次以O,B,G，保留两侧。第六次以O,C,F，保留两侧。将剩余的三部分分别着不同的颜色如图4。
五、为实体部分外边缘倒圆角。

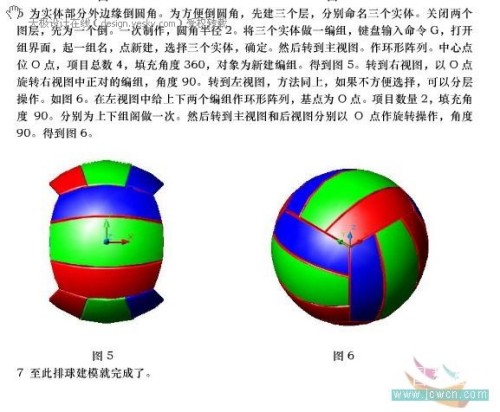

为方便倒圆角，先建三个层，分别命名三个实体。关闭两个图层，先为一个倒。一次制作，圆角半径2。将三个实体做一编组，键盘输入命令G，打开组界面，起一组名，点新建，选择三个实体，确定。然后转到主视图。作环形阵列。中心点位O点，项目总数4，填充触角360，对象为新建编组。得到图5。转到右视图，以O点旋转右视图中正对的编组，角度90。转到左视图，方法同上，如果不方便选择，可以分层操作。如图6。在左视图中给上下两个编组作环形阵列，基点为O点。项目数量2，填充角度90。分别为上下组各做一次。然后转到主视图和后视图分别以O点作旋转操作，角度90。得到图6
至此排球建模就完成了。
