消防箱是建筑图纸中的消防部件，利用简单的制图命令，即可轻松绘制消防箱，今天我们就来看看cad绘制消防箱的的教程。

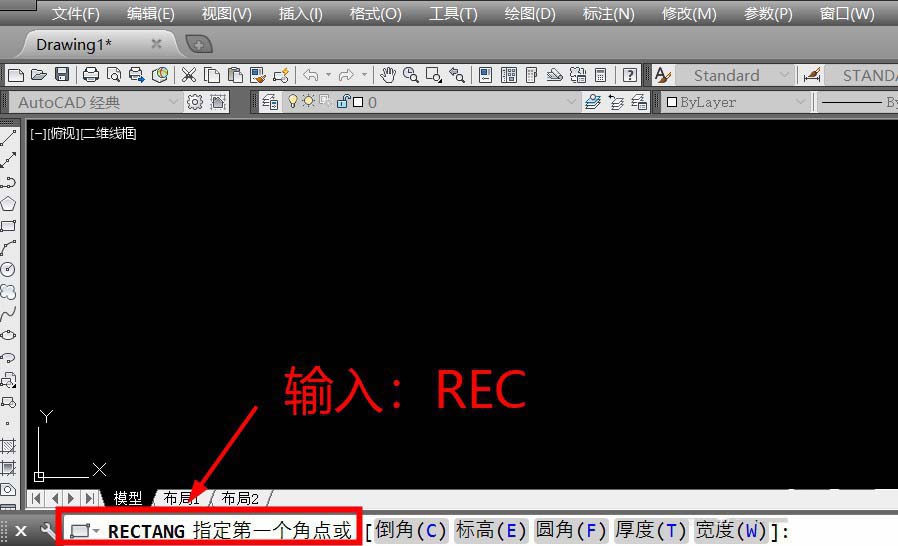

1、开启CAD，输入命令：REC，按下空格键。

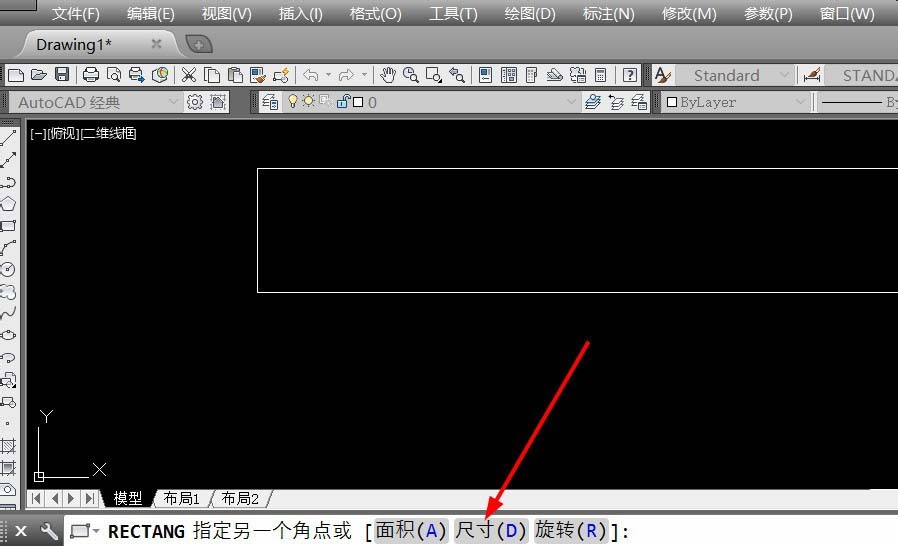

2、鼠标点击绘图区，绘制矩形，命令栏中，点击尺寸，设定矩形尺寸。

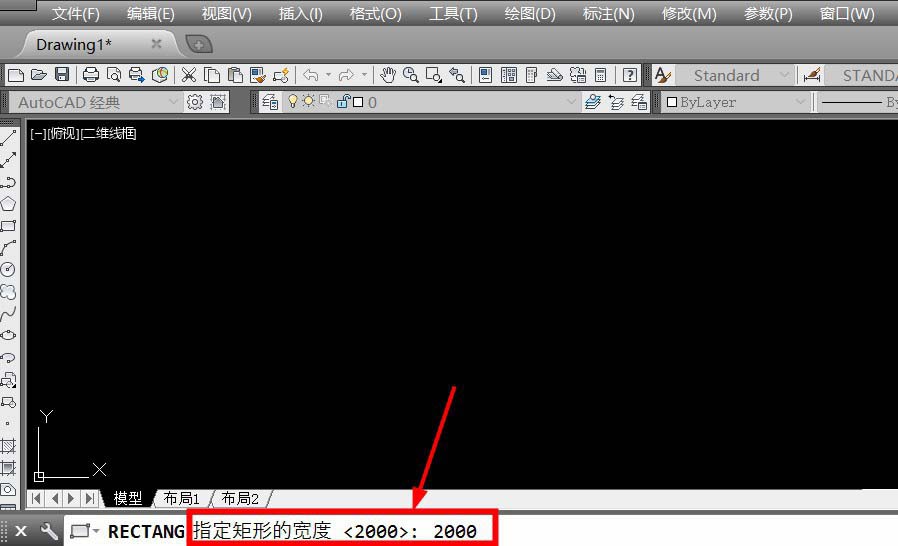

3、输入矩形长度，按下空格键；输入矩形宽度，按下空格键。

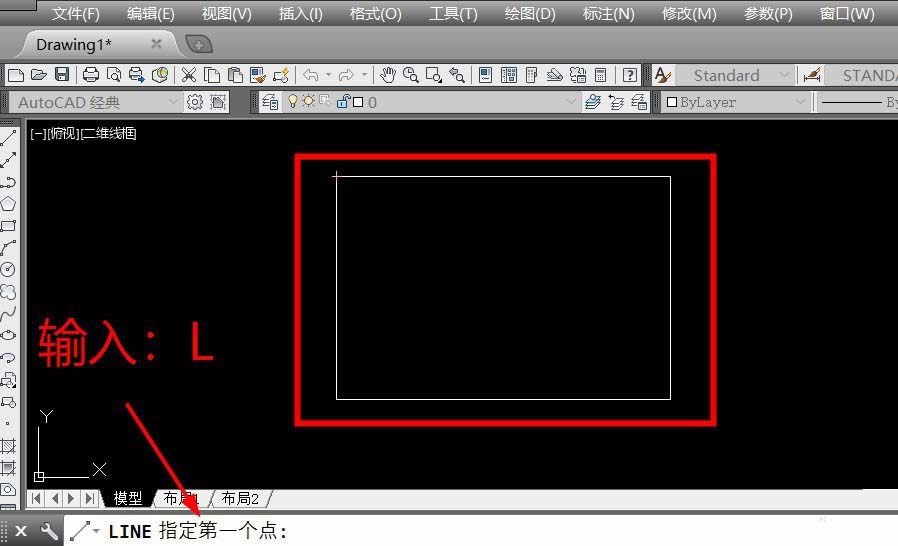

4、鼠标点击，放置矩形，输入命令：L，按下空格键。

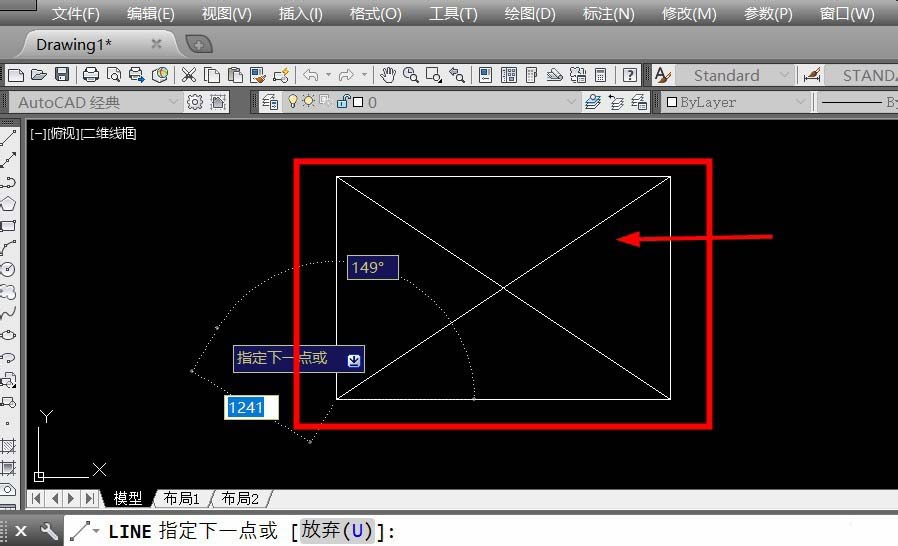

5、利用直线命令，连接矩形内对角，形成两条对角线。

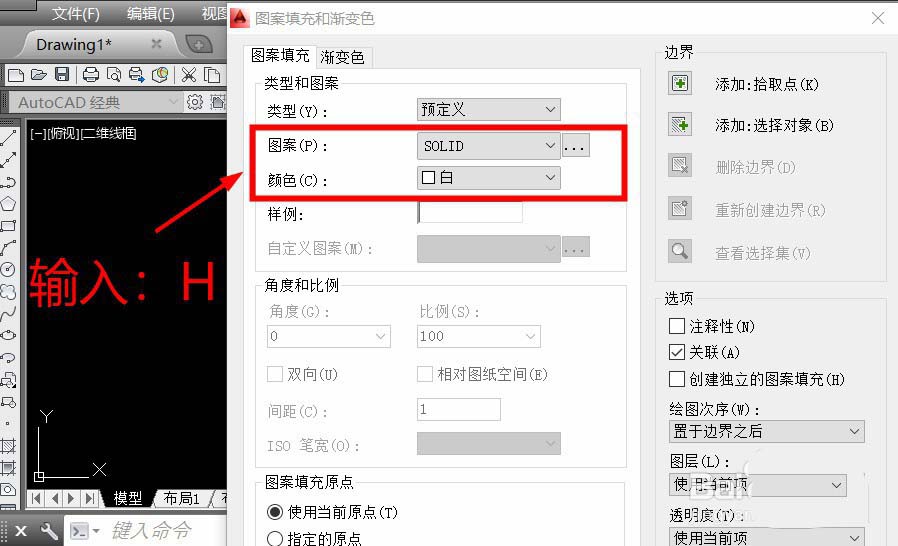

6、输入命令：H，按下空格键。窗口填充窗口，设置图案为：SOLID，颜色任意。

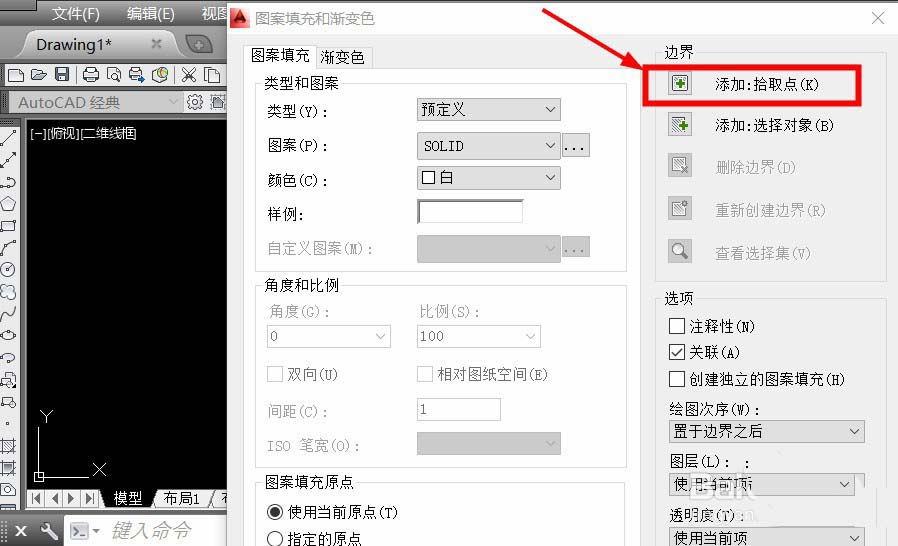

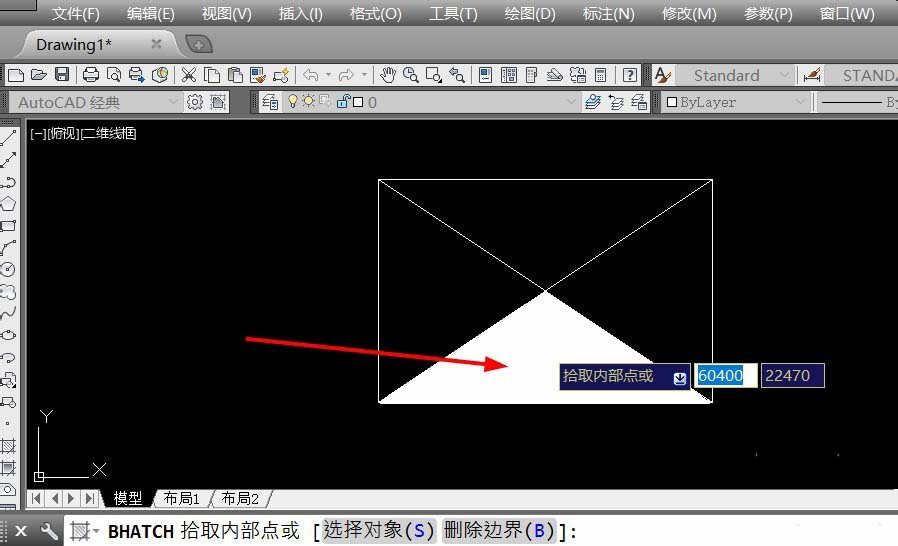

7、窗口右侧，点击添加：拾取点。

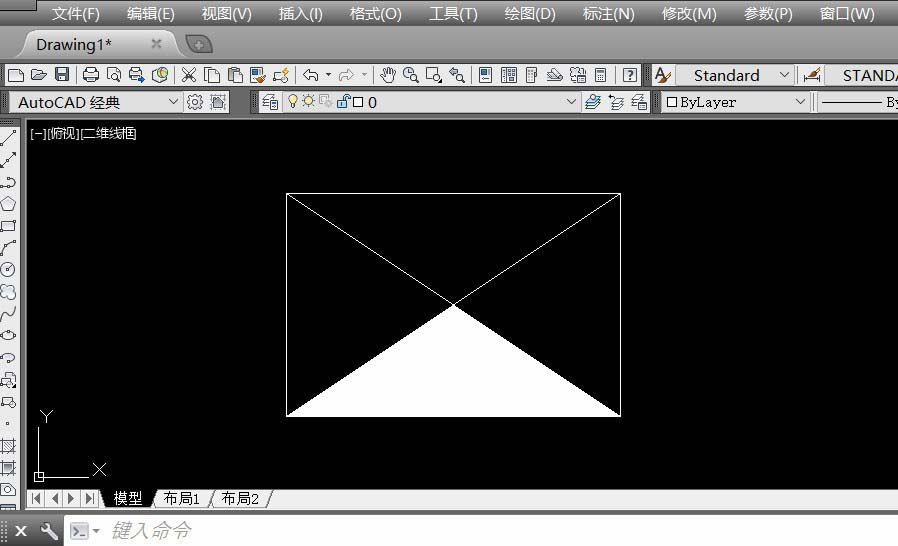

8、矩形消防箱分为四个方向，点击没有栓口的一侧，填充图案。
9、完成颜色填充后，消防箱绘制完毕。
总结：
1、开启CAD，输入命令：REC，按下空格键。
2、点击绘图区绘制矩形，命令栏中点击尺寸。
3、输入矩形长度、宽度，依次按下空格键。
4、鼠标点击放置矩形，输入命令：L，按下空格键。
5、进入直线命令，绘制矩形两条对角线。
6、输入命令：H，按下空格键。
7、图案设置为：SOLID，颜色任意，点击添加：拾取点。
8、点击消防箱没有栓口的一侧，填充颜色即可。
以上就是cad绘制消防箱平面图的教程 ，希望大家喜欢，请继续关注脚本之家。
