CAD如何设置按比例出图?有些朋友在使用cad出图时还不会设置按比例出图，今天小编就整理了两种解决的方法，下面我们一起去学习一下CAD设置按比例出图的操作流程吧。
CAD设置按比例出图的操作流程
方法一

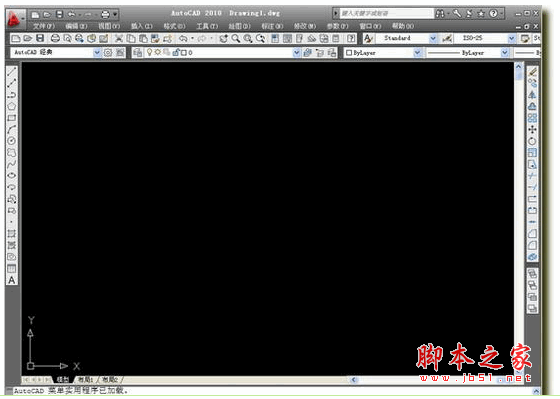

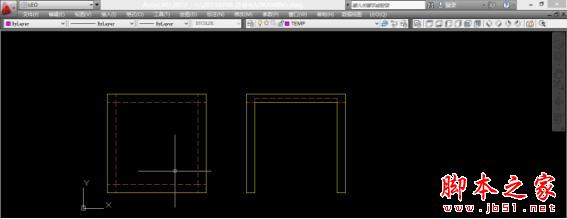

1.按照所谓“绘图比例”绘制图形。此处所定义的“绘图比例”即为“一根在CAD里的线段，其长度与其所表示物体实际长度的比值”，此处建议无论出图比例如何，在首次绘制物体的时候，严格按1:1绘制。

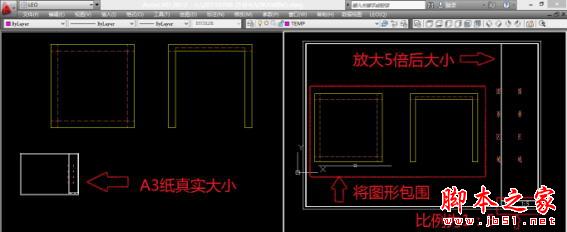

2.按照1:1制作图框，然后放大N倍(使用SCALE命令)，知道图框能权重所绘制的图形为止，记录下N的值，则改比例即为“图框比例”，样例中表示的图框比例为1:5
3.按照已确定的比例定义标注及字体大小(即字体的大小、标注数字大小、标注线的长度、标注箭头的大小等比例参数)将所需表达的信息添加至图纸内

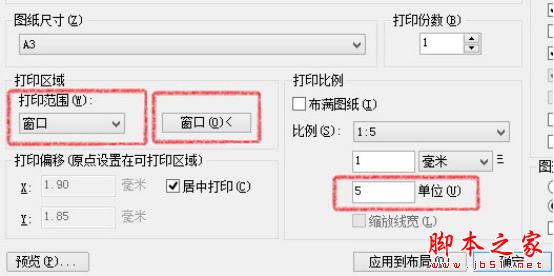

4.菜单栏中选择文件--打印，按照下图设置打印参数，将打印比例设置为5，并在“打印范围”中选择“窗口”，框选图纸区域，强迫症患者必填“居中打印”选项。“打印比例”可定义为：CAD将电子图纸转换至纸张是的一个缩放参数，当你绘制一根100mm的线时，使用1:1的打印比例将其打印出来，那么用尺子在纸上测量这条线的长度，得到的数据将是100mm;而使用1:10的打印比例时，测量的长度就将变为100mm

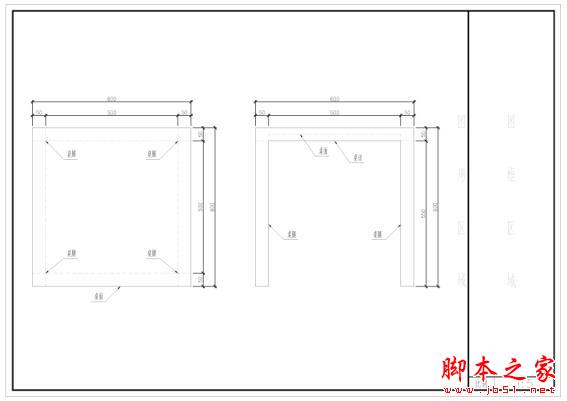

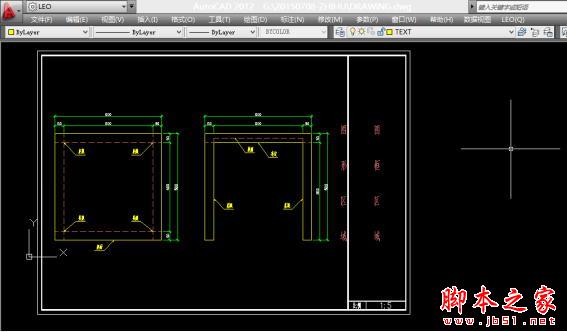

5.打印效果如图
方法二：

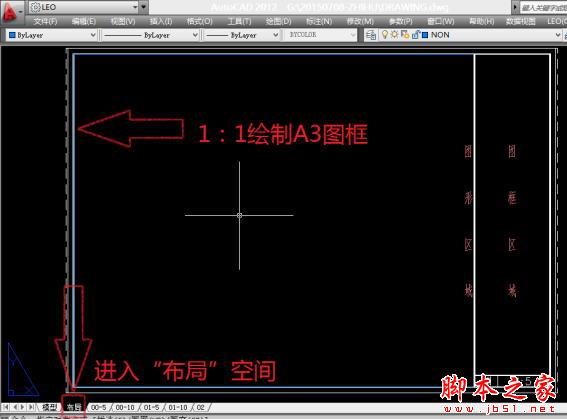

1.同样按照1:1绘制图形，图形参考方法一种例图，点开“布局”选显卡，按照A3大小1:1绘制图框

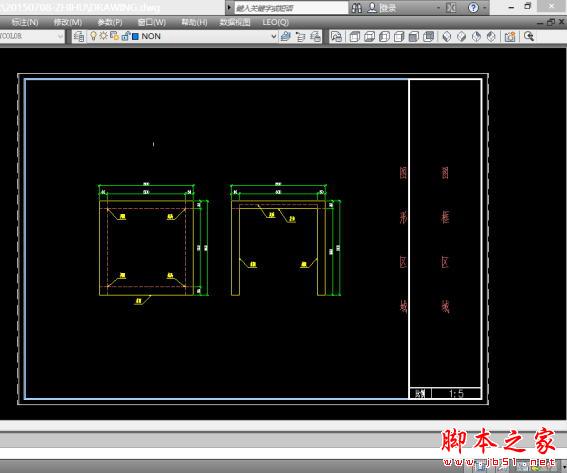

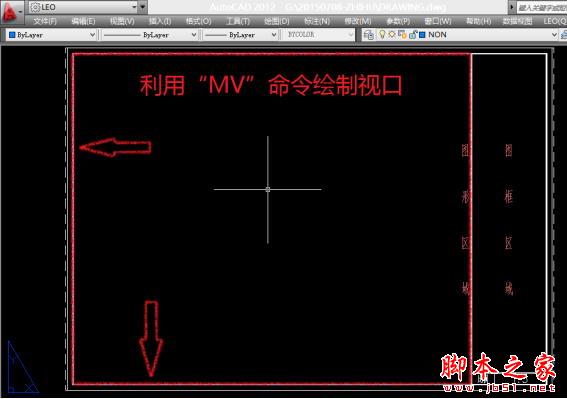

2.利用“MV”命令，在图中“图形区域”内绘制一个视口，得到一个图纸全视图。此时图纸的比例为非整数，需要进一步调整

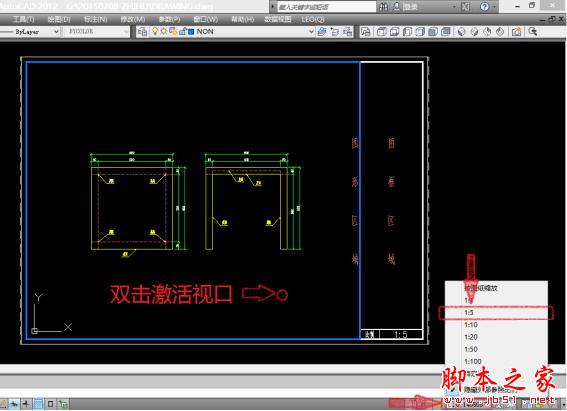

3.双击视口区域激活视口，单击CAD右下角“注释比例”列表，更改“注释比例”，例如1:5

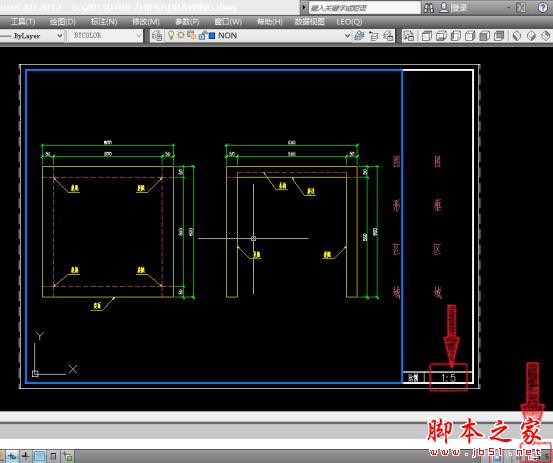

4.此时，图纸比例即为所选择的注释比例

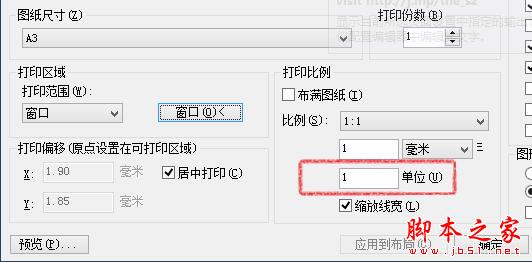

5.同样打开“打印”设置，窗口选中图纸区域，但此时，“打印比例”仅需输入“1”即可。单击“确定“”，完成打印
以上便是小编为大家整理的关于CAD设置按比例出图的操作流程，希望能够帮到你，脚本之家会持续发布更多资讯，欢迎大家的关注。
