cad绘制住宅平面布置图的时候，特别是对厨房区域的绘制时，需要使用到燃气灶图块，该怎么绘制呢？下面我们就来看看燃气灶cad平面图的画法。

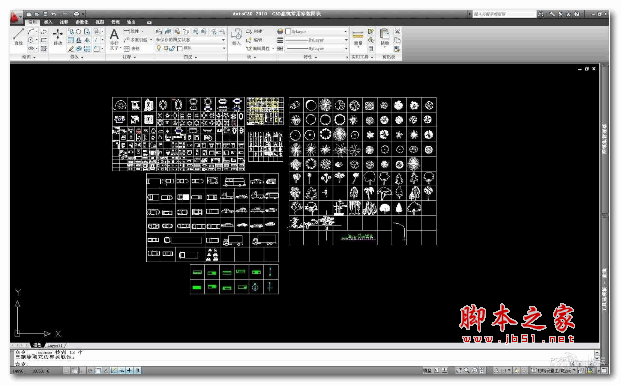

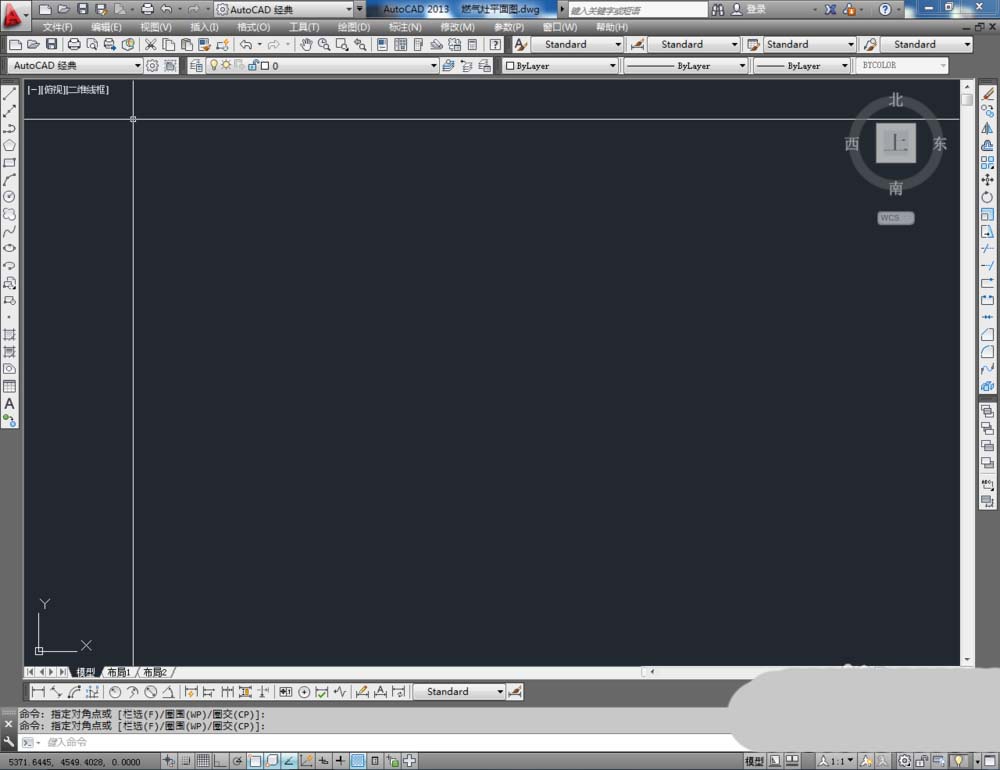

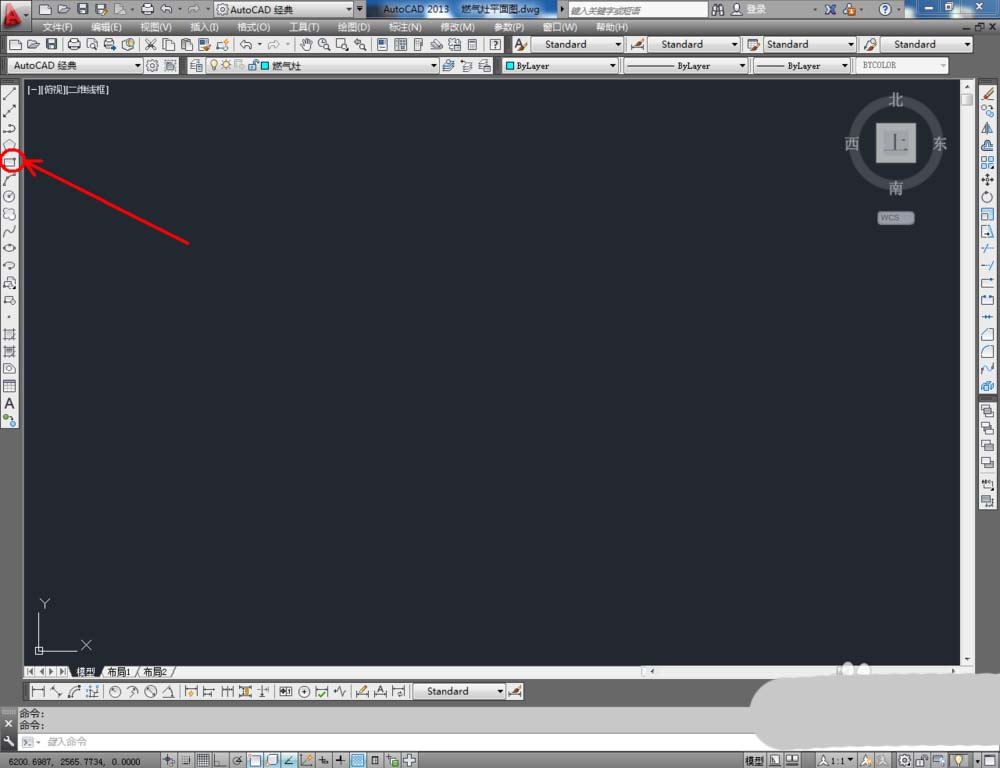

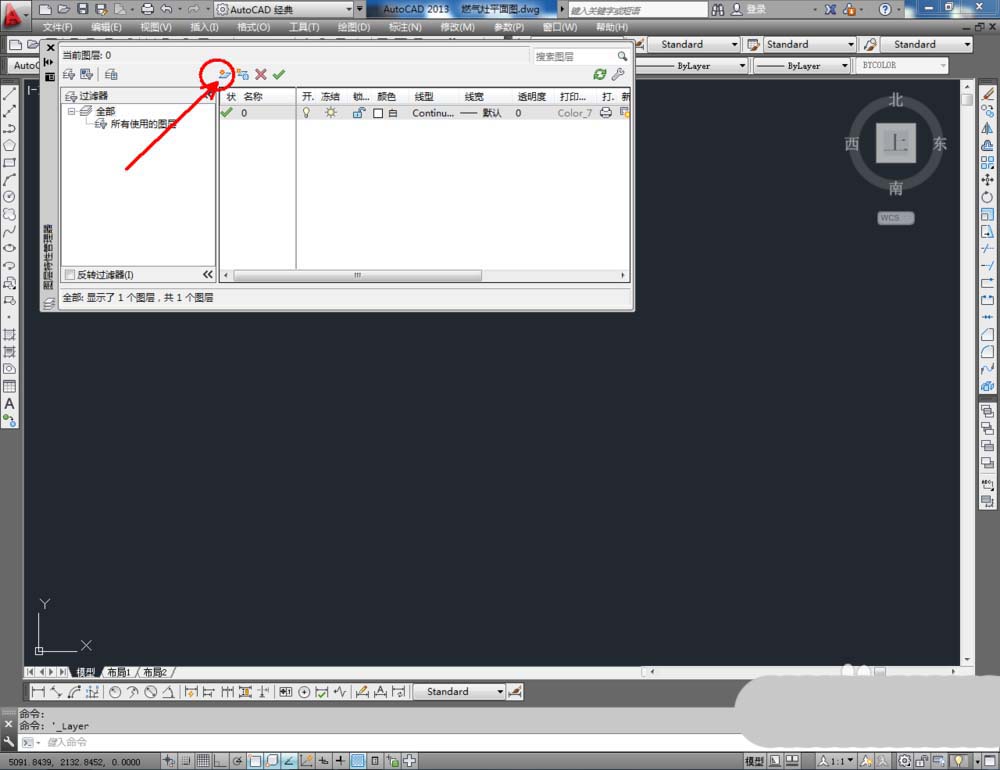

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：燃气灶。点击色块，按图示设置一个图层颜色，完成燃气灶图层的设置（如图所示）；

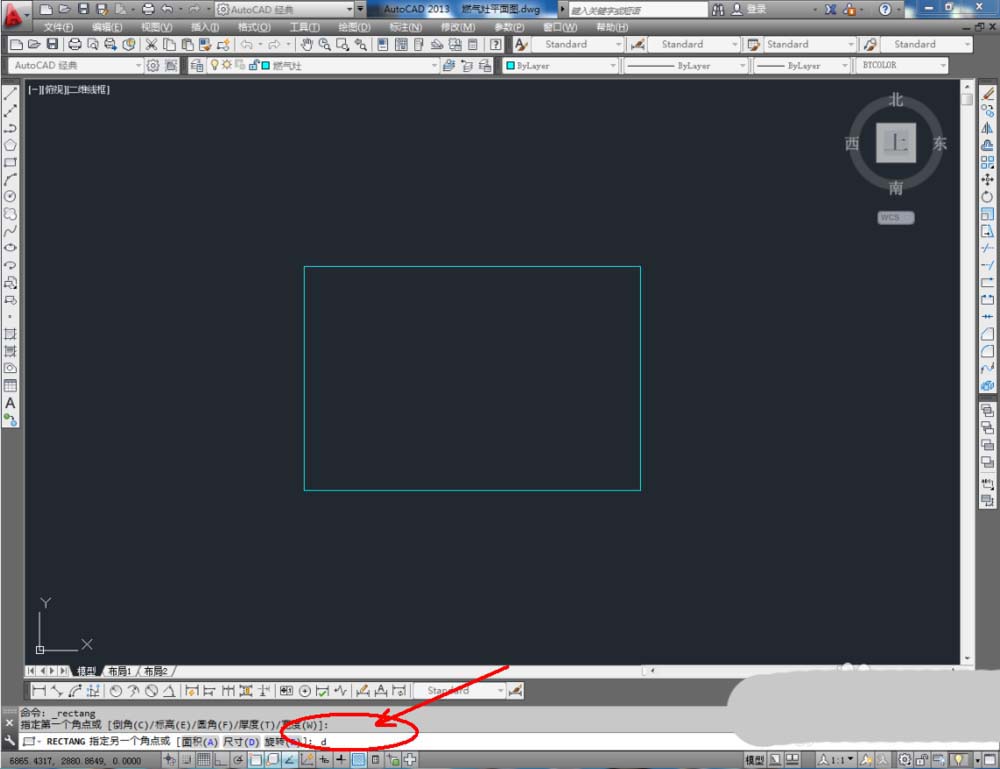

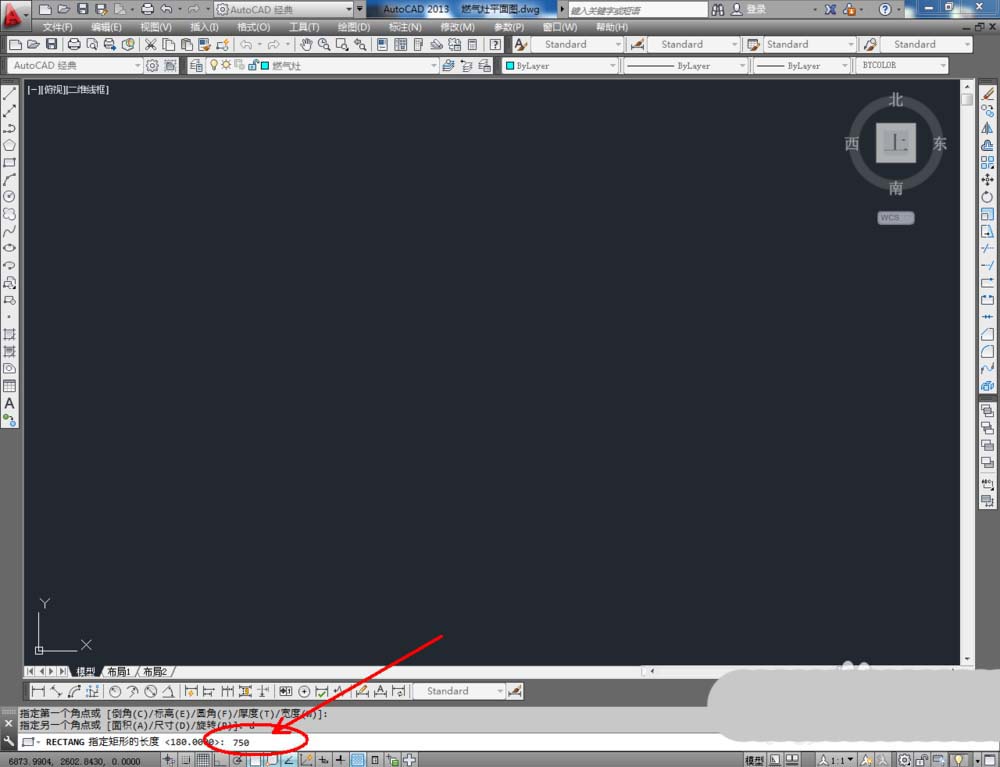

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：750并按下空格键，继续输入宽度数值：440并按下空格键，完成矩形图案的绘制（如图所示）；

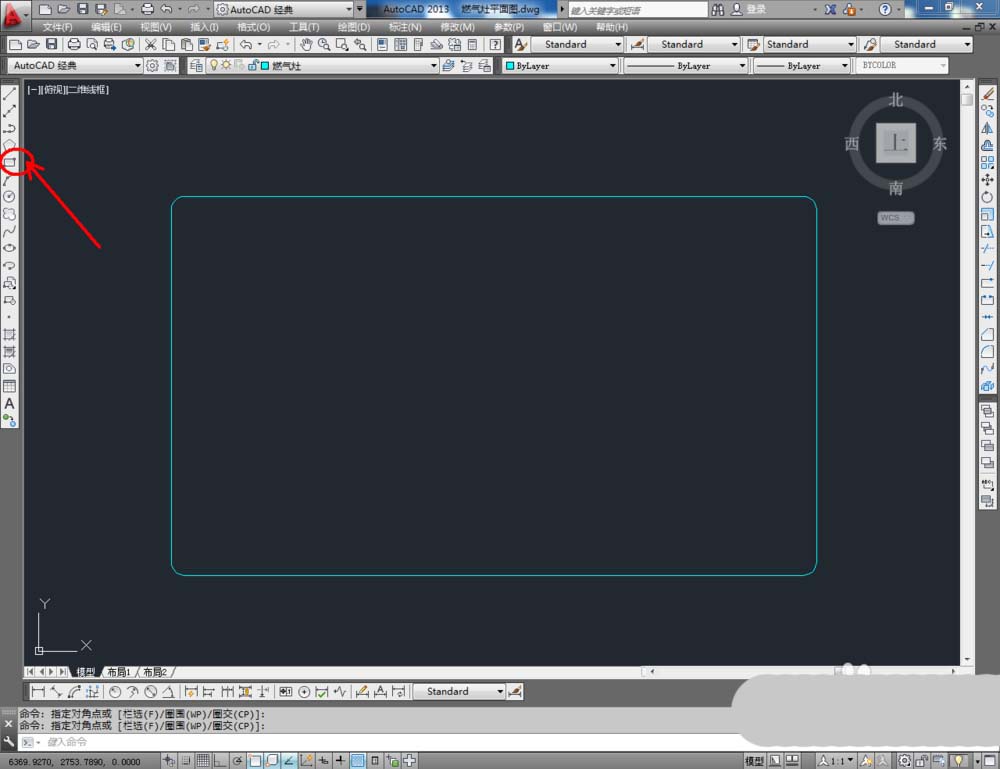

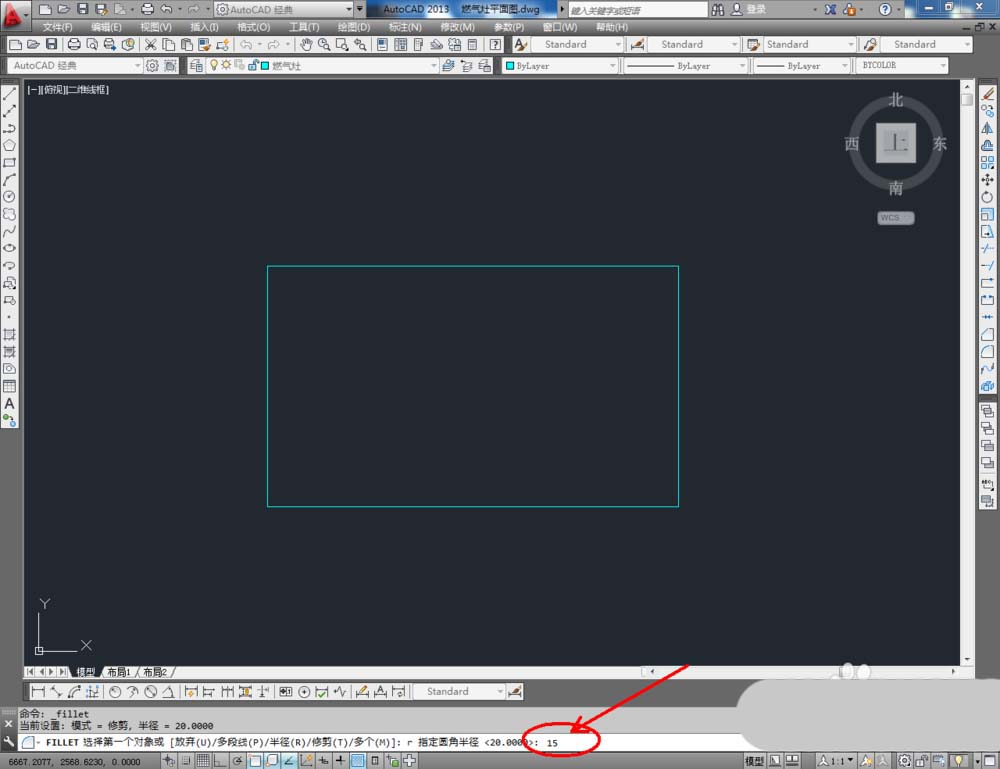

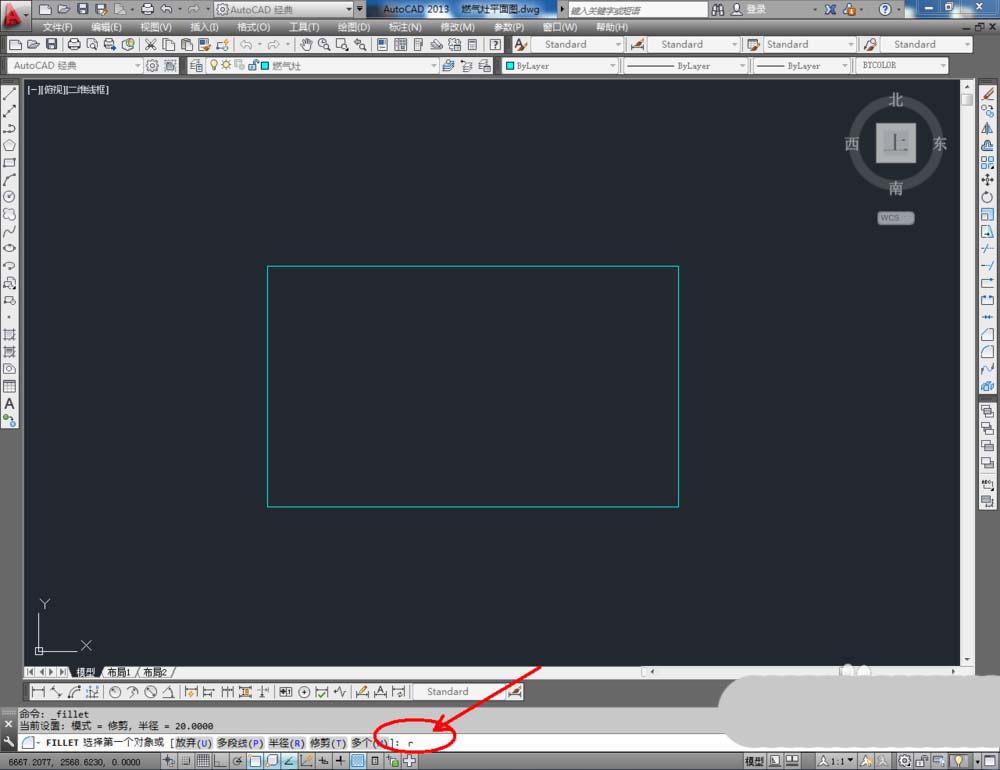

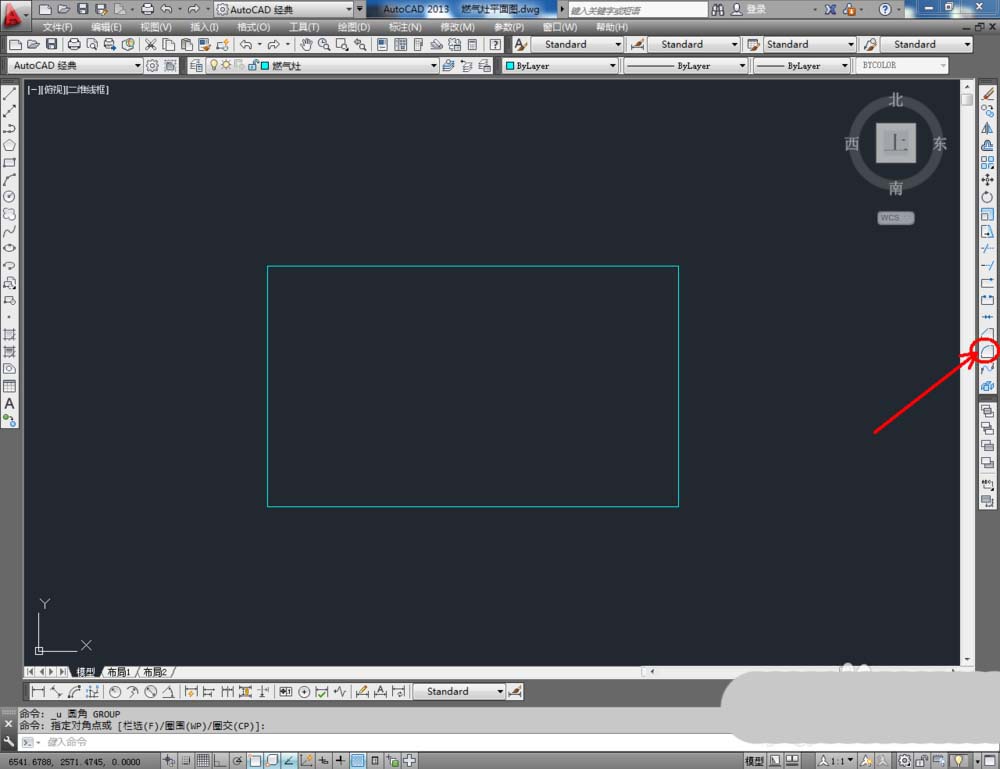

3、点击右边工具栏中的【圆角工具】，在命令栏中输入：r并按下空格键，继续如何数值：15并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处理。同样的步骤，完成另外三个角的圆角处理（如图所示）；

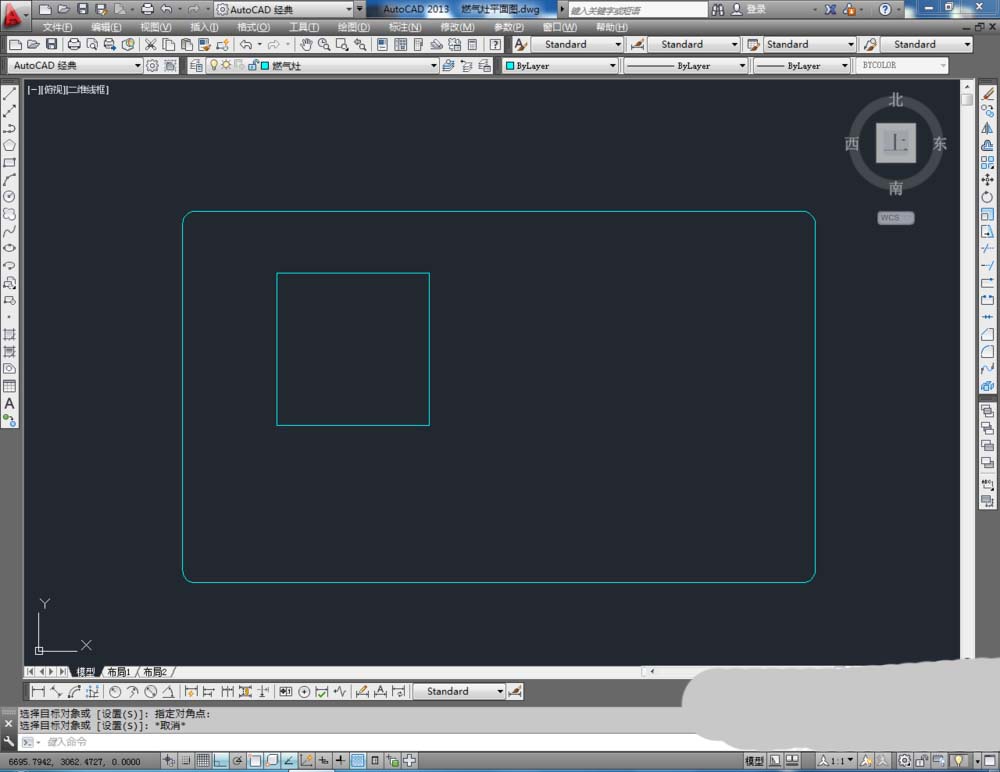

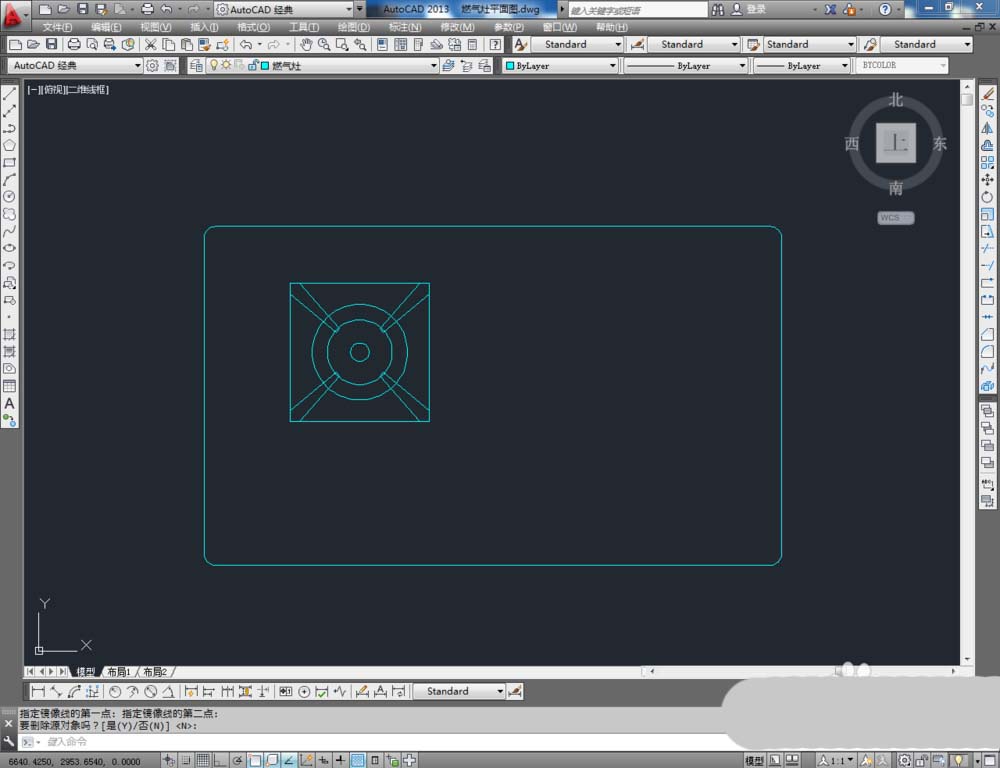

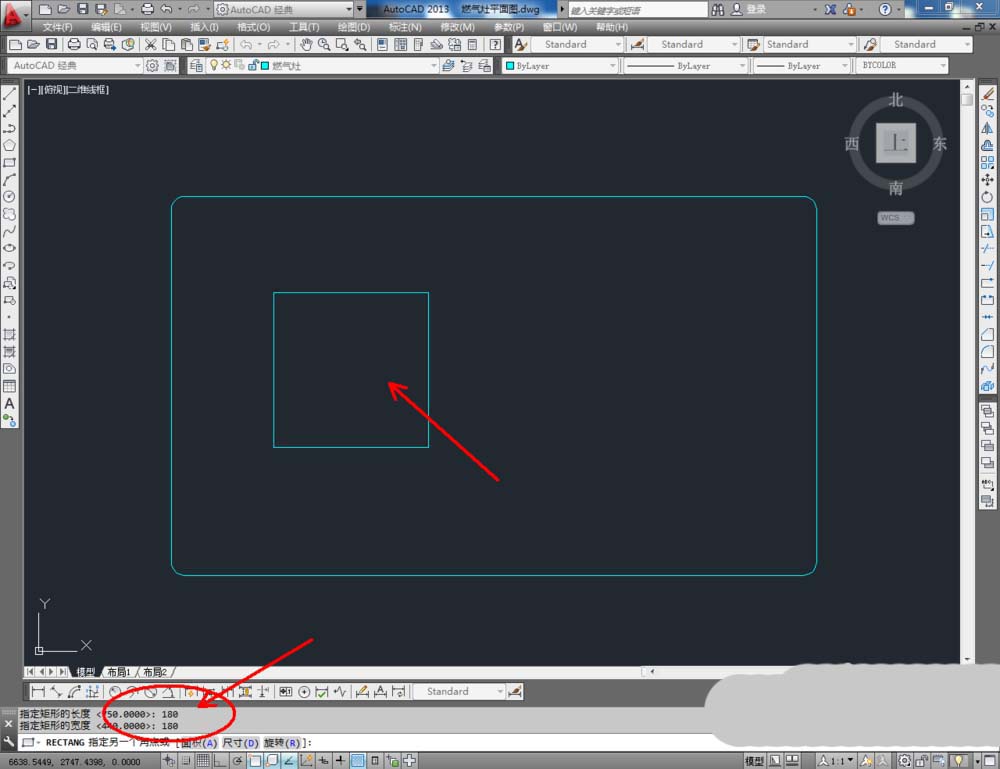

4、点击【矩形工具】，按图示绘制一个180*180mm的矩形图案后，点击【圆工具】，在矩形图案中绘制一个半径为62mm的圆形图案。点击右边工具栏中的【偏移工具】，按图示对圆进行两次偏移操作（如图所示）；

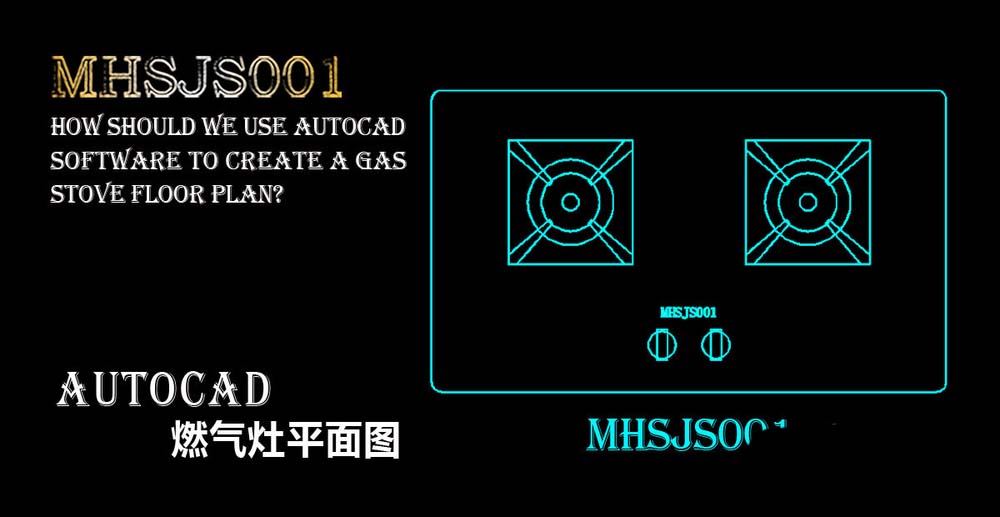

5、点击【多段线】，按图示在作图区域绘制一个多变图案，并通过镜像完成另外三个多变图案的制作。点击【圆工具】，绘制一个半径为：20mm的圆形图案，继续点击【矩形工具】在圆中绘制一个矩形图案。最后，点击【镜像】镜像复制出另一边的燃气口图案即可。这样我们整个燃气灶平面图便制作完成。
以上就是燃气灶cad平面图的教程，希望大家喜欢，请继续关注脚本之家。
