cad制作卧室平面图的时候，需要使用到衣柜平面图块，该怎么绘制衣柜平面图呢？下面我们就来看看cad衣柜平面图的画法。

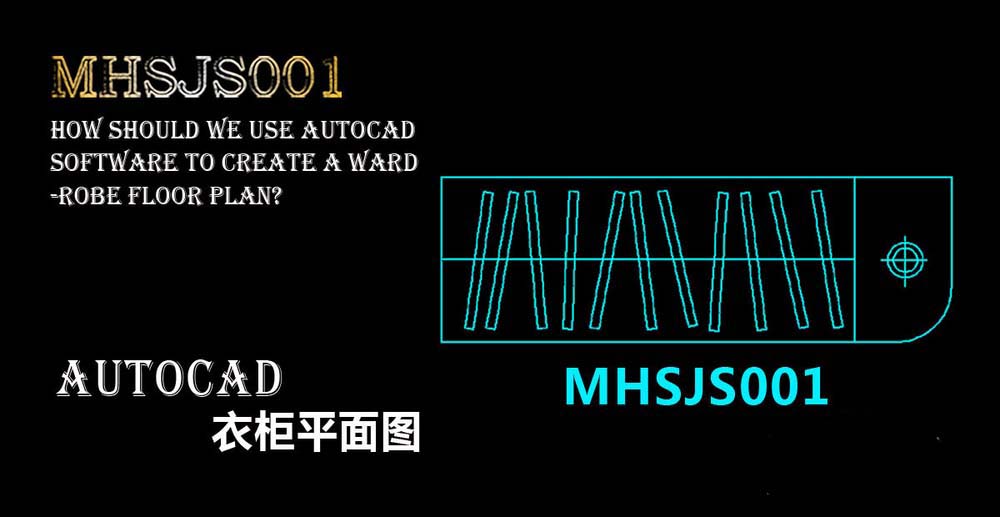

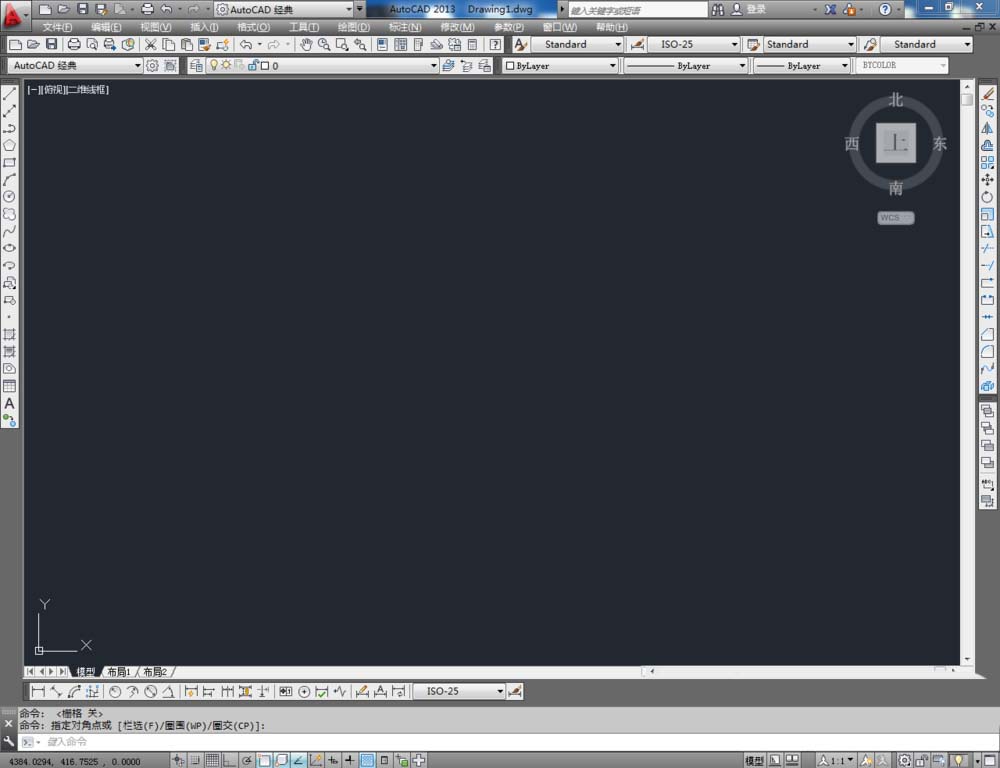

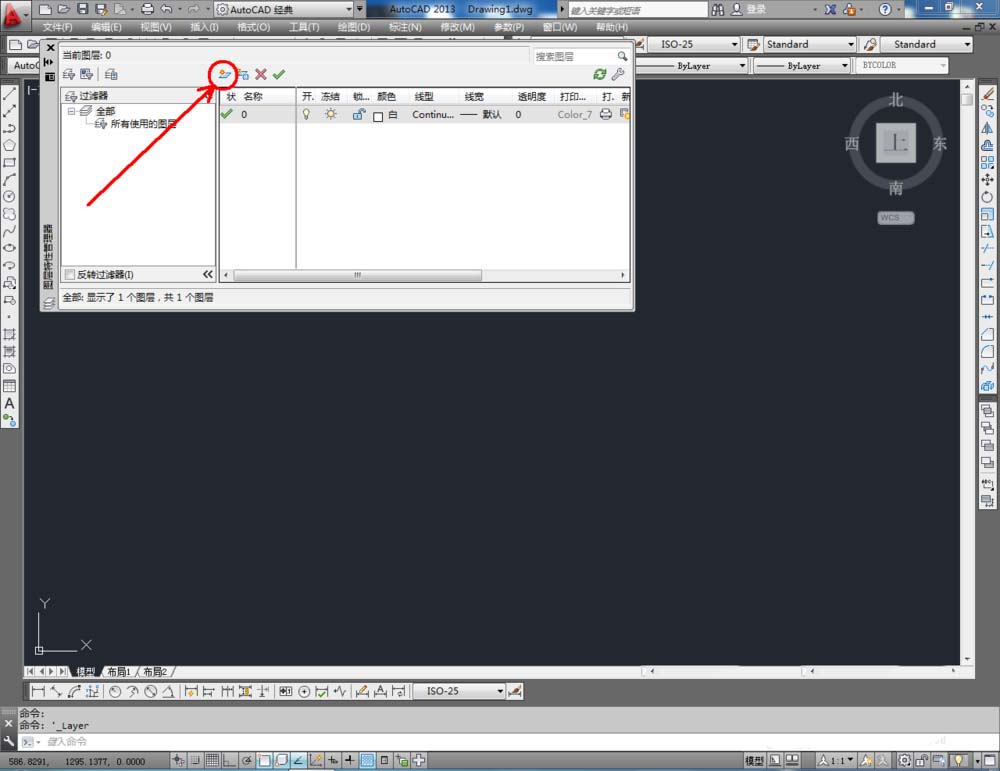

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：衣柜。点击色块，按图示设置一个图层颜色，完成衣柜图层的设置（如图所示）；

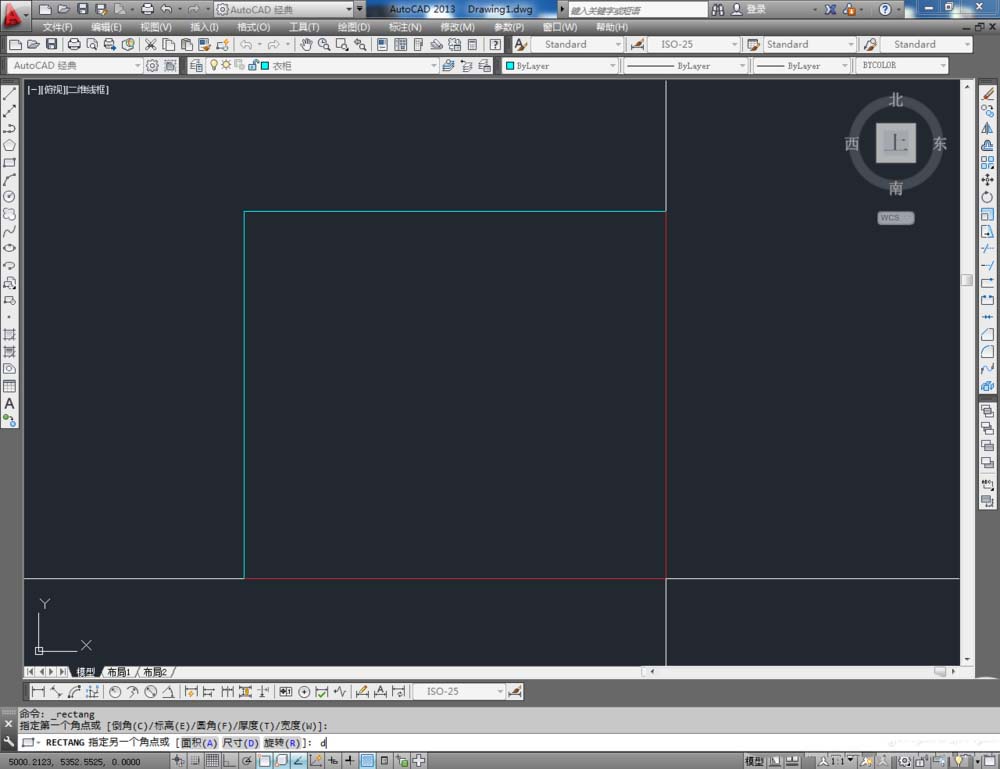

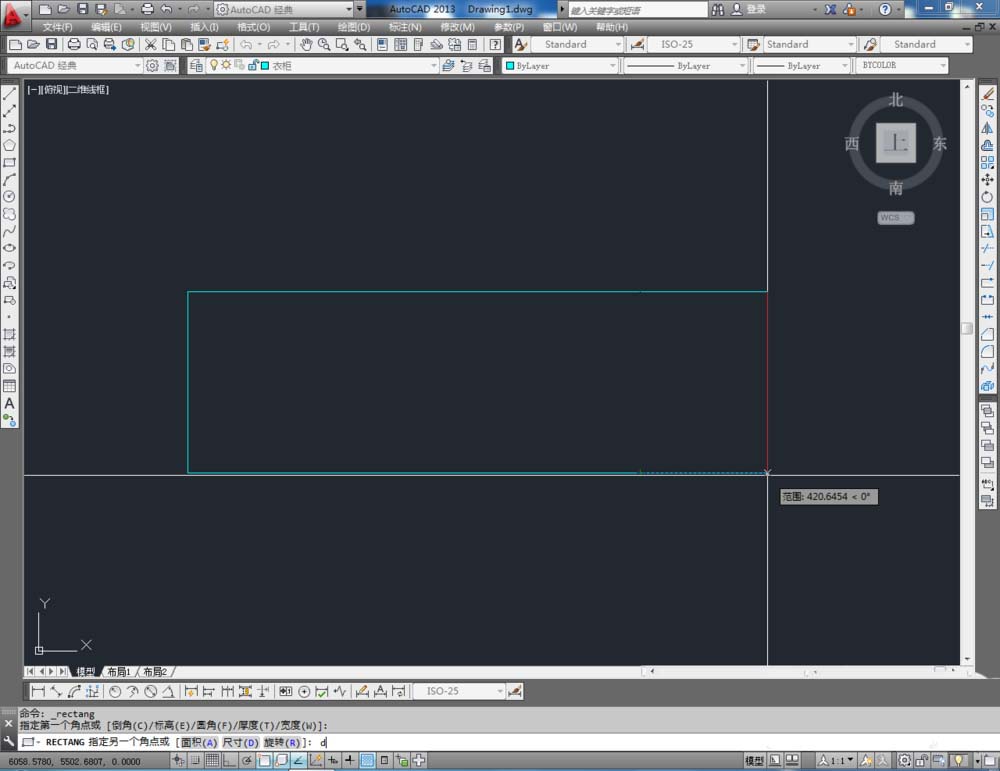

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：1500并按下空格键，继续输入宽度数值：60 0并按下空格键，完成矩形图案的绘制（如图所示）；

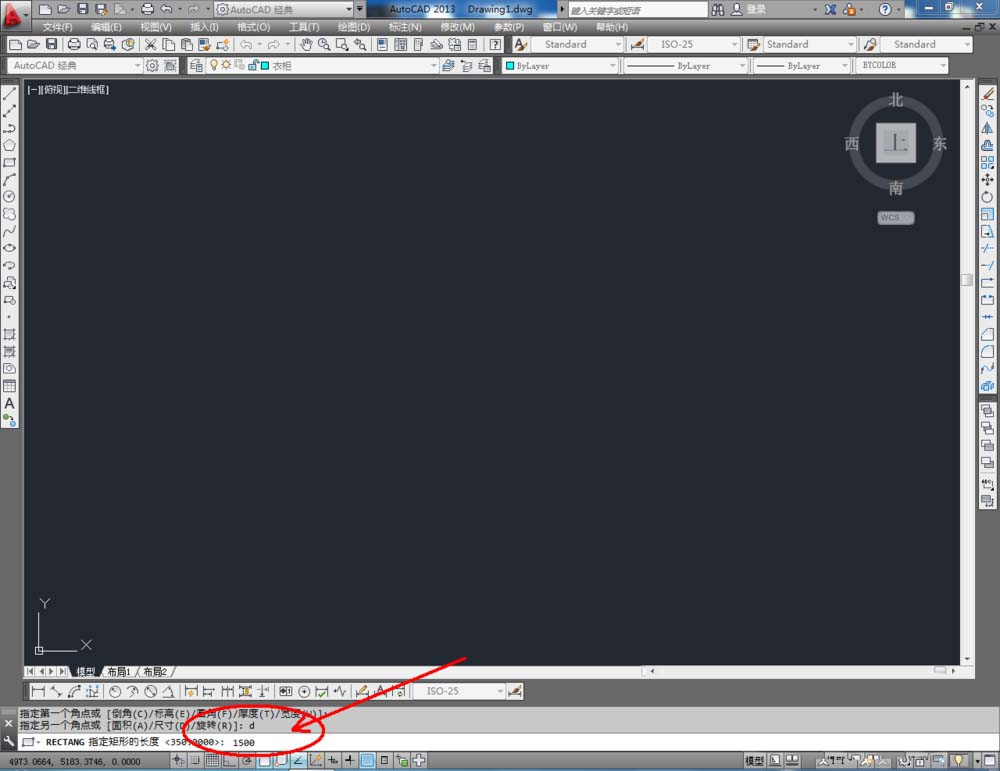

3、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：350并按下空格键，继续输入宽度数值：60 0并按下空格键，完成矩形图案的绘制（如图所示）；

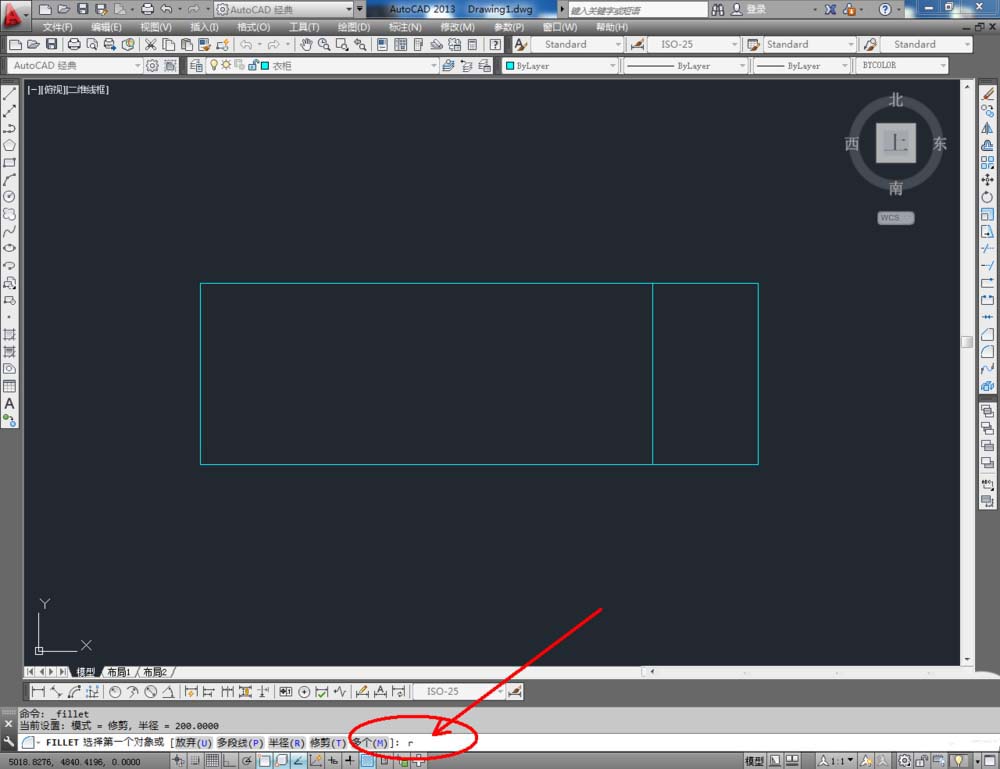

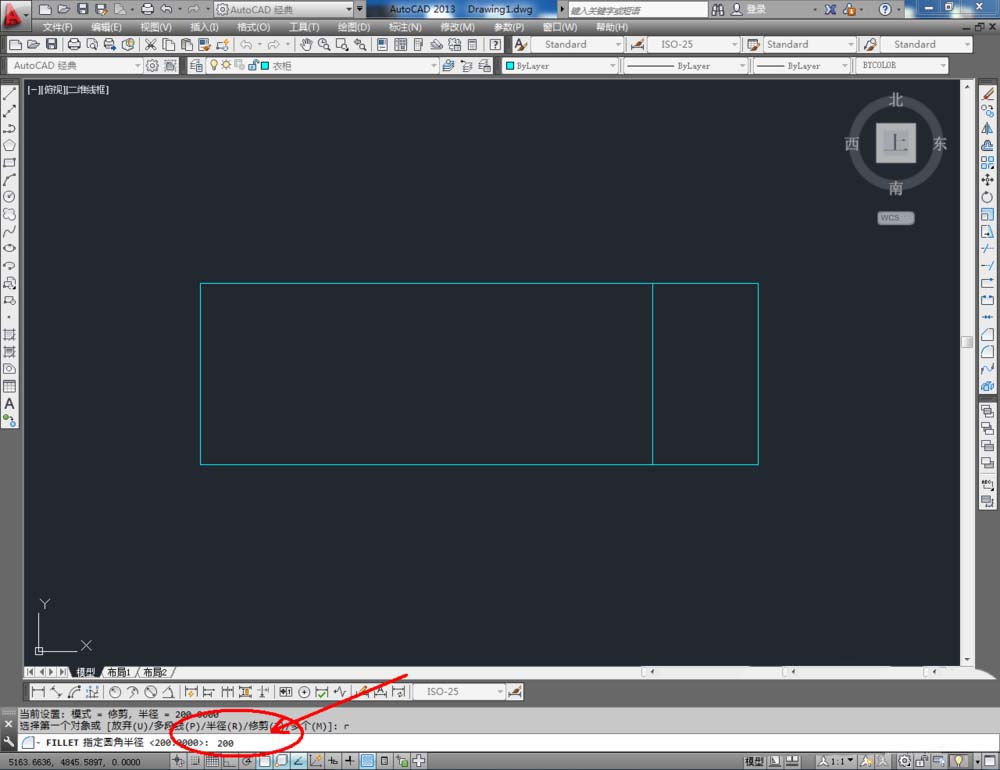

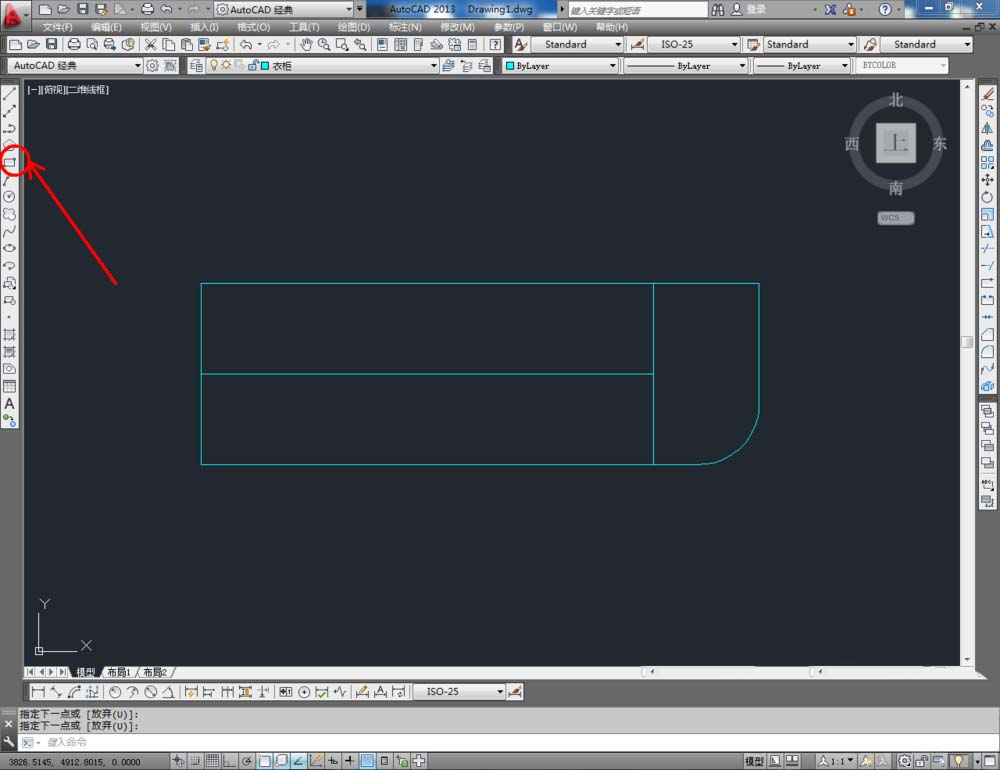

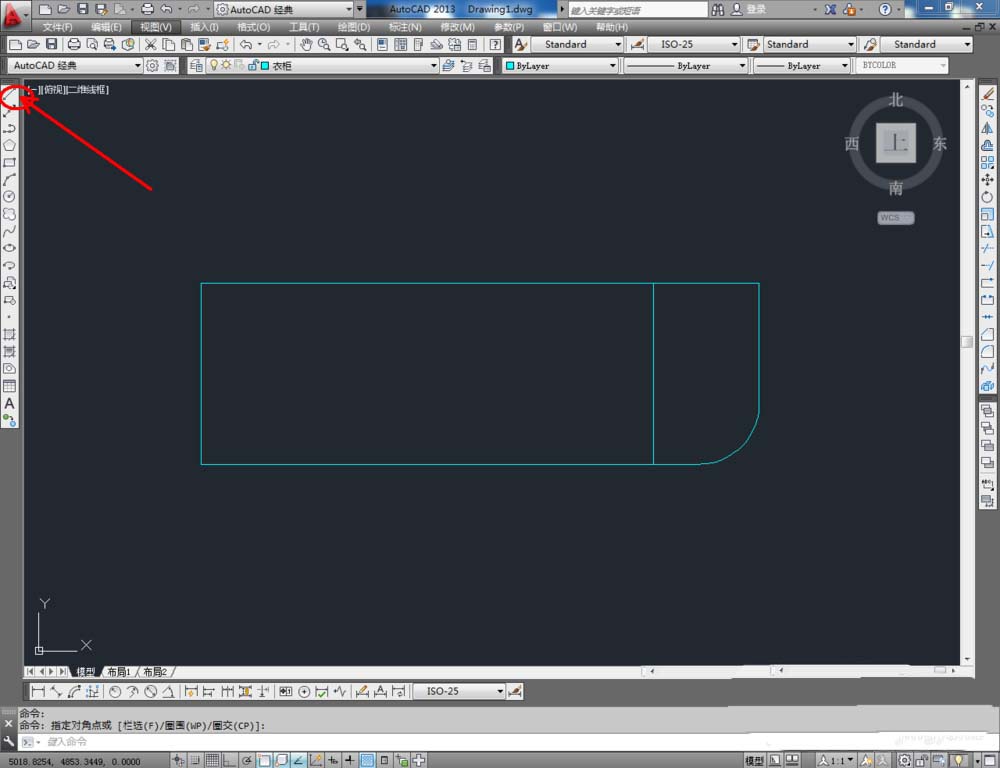

4、点击右边工具栏中的【圆角工具】，在命令栏中输入：r并按下空格键，继续如何数值：200并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处理（如图所示）；

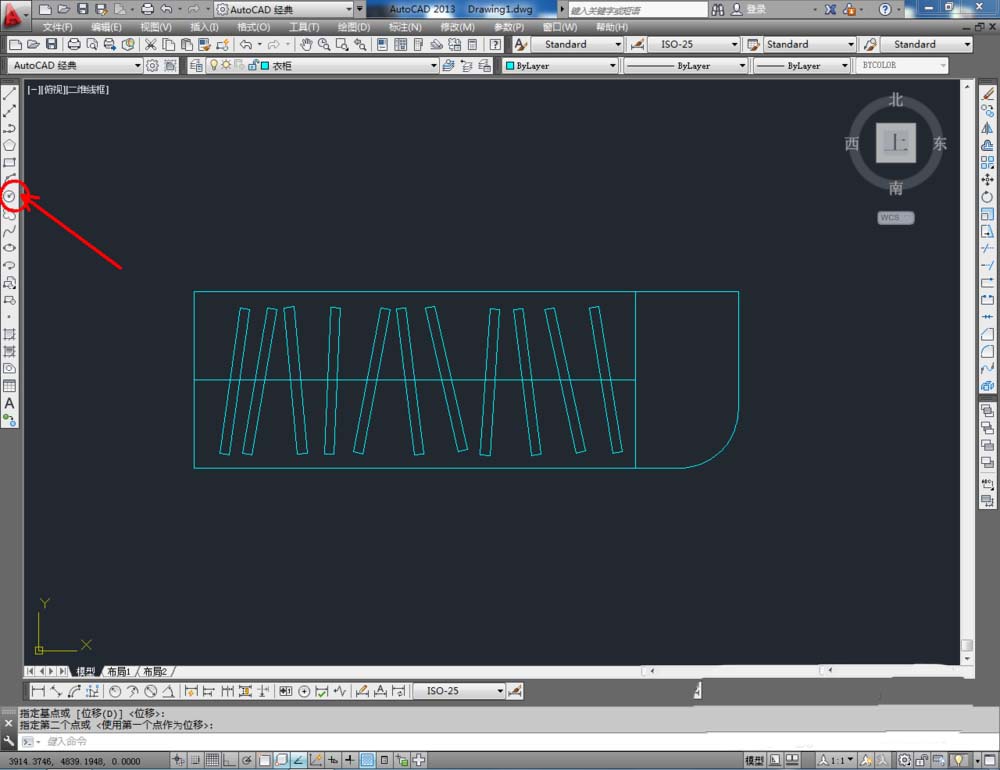

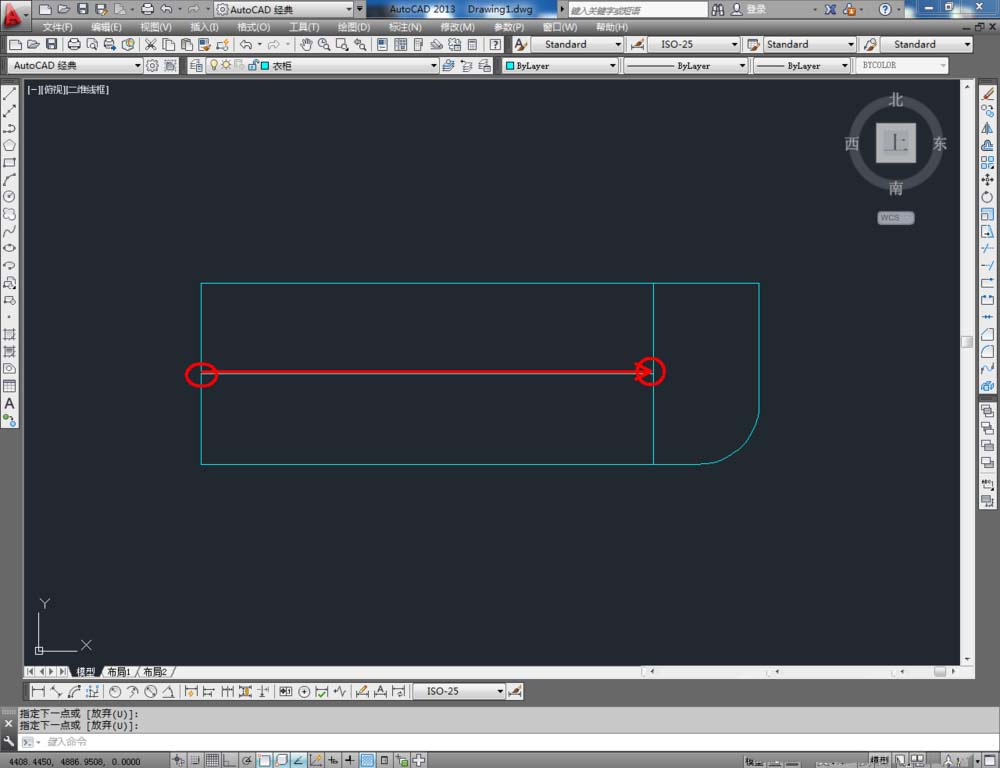

5、点击【直线工具】，按图示绘制一条直线后，点击【矩形工具】，在直线上绘制一个矩形图案。在命令栏输入：co并按下空格键，选中矩形图案进行复制；输入ro，对各个矩形进行旋转调整（如图所示）；

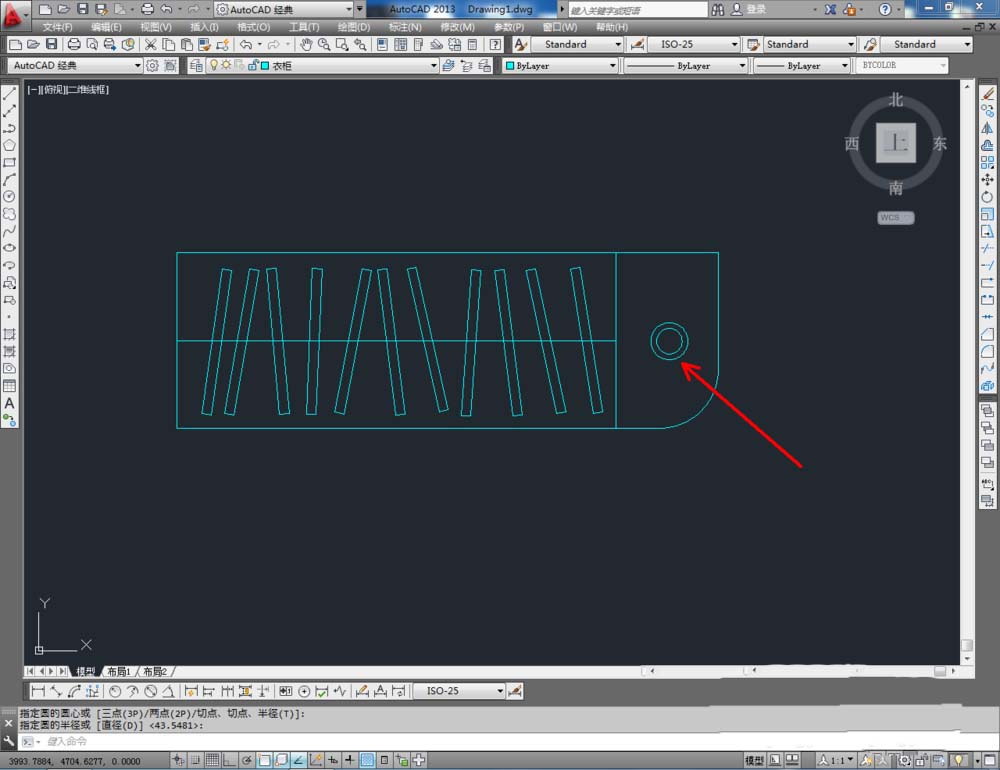

6、点击【圆工具】，在作图区域绘制两个圆形图案后，点击【直线工具】添加两条直线线段。到这里我们的衣柜平面图便全部制作完成。
