cad绘制的侧视图平面图，但是有时候我们需要用轴测视图绘制一些工艺流程图。但是，设备厂家提供的大多是侧视图，我们可以将设备侧视图至轴测图的转换，下面我们就来看看详细的教程。

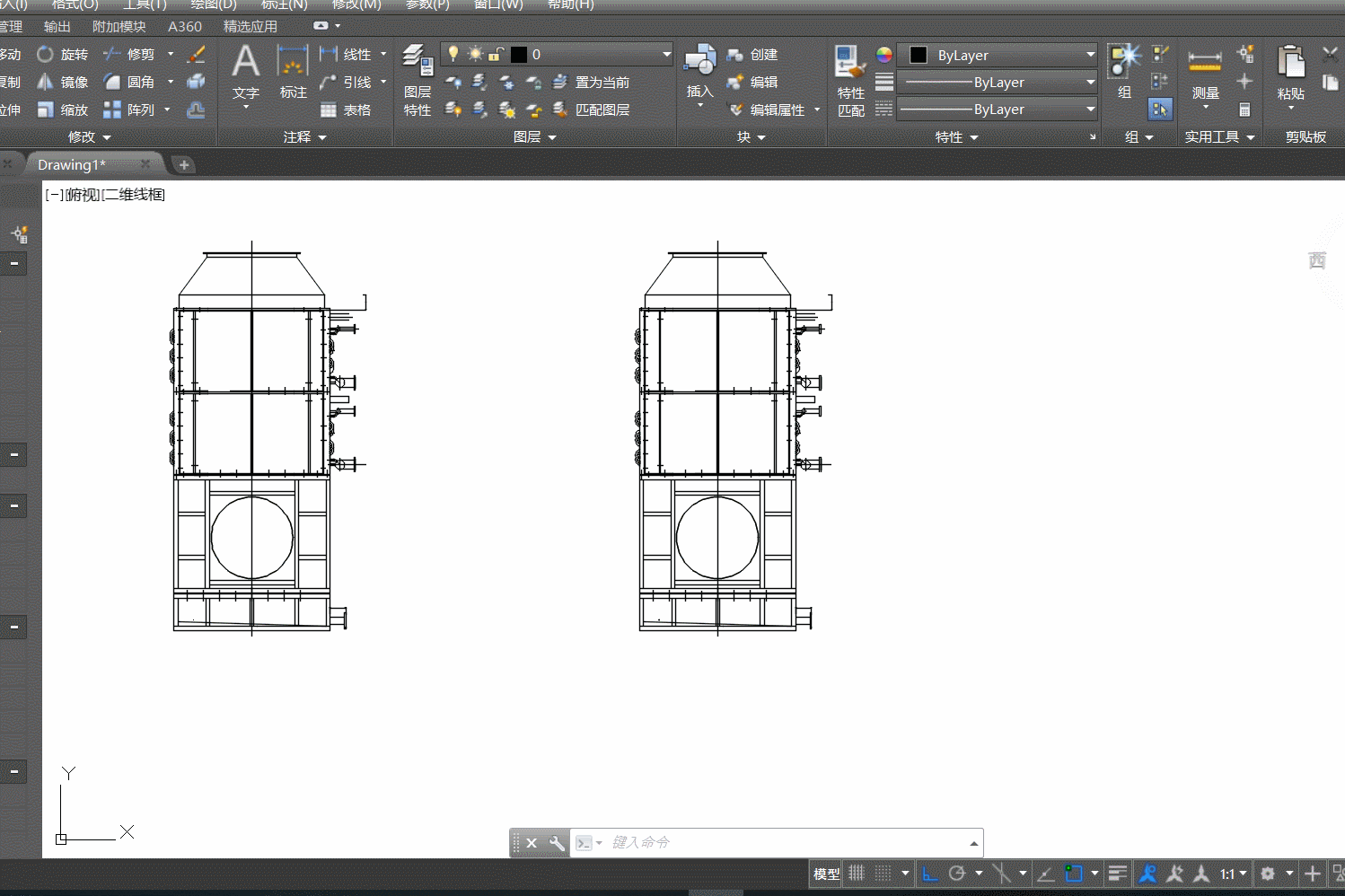

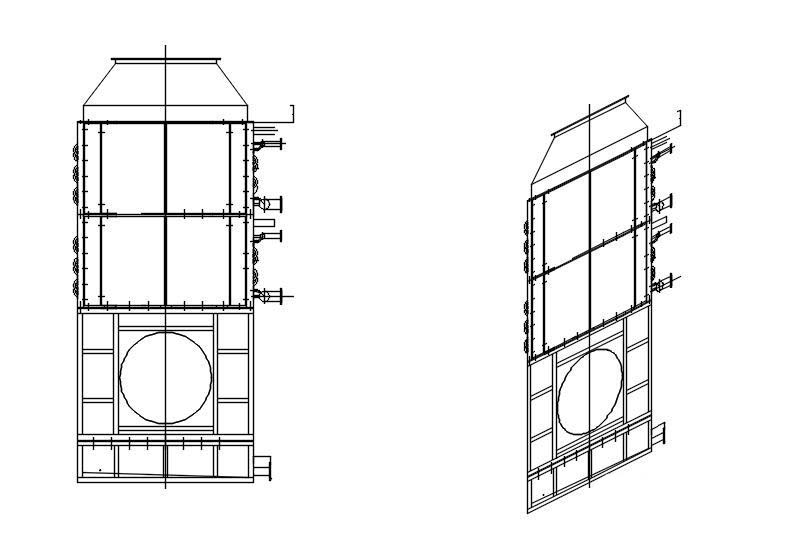

1、打开设备图纸，大多数为正视图和侧视图；（由于厂家的外观尺寸保护措施，关键尺寸肯定是正确的，以保证安装定位到位；但是，如果你将设备视图，缩放至1：1的比例，那么比例一定是失调的）；操作效果如下图所示，左侧为原始侧视图，右侧为轴测视图。

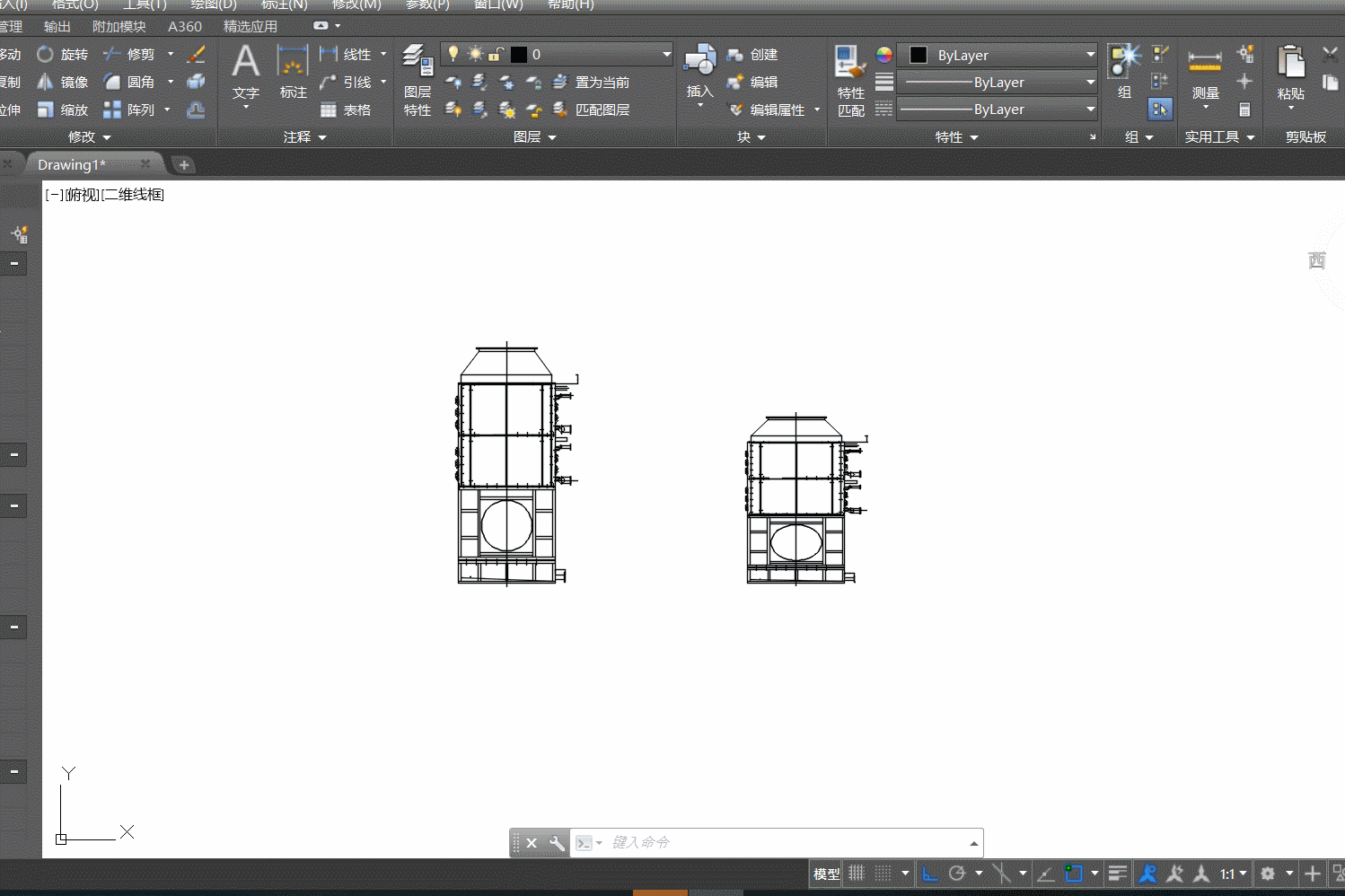

2、输入命“rotate3d”，按照命令行提示，选择需要立体选装的视图---“X”空格---点击设备侧视图的中点空格---输入“45”空格。（此操作可以这么理解：立体的设备，以X轴为旋转轴，旋转45度之后的侧视图，那么显然高度是缩短的）；操作指引如下图所示。
3、重复步骤2的命令，只是将X轴换成Y 轴。（此部操作，可以这么理解，立体的设备沿着Y轴为旋转轴，旋转45度后的侧视图）；经过X轴和Y轴两次旋转，模仿出轴侧视图的效果，当然，设备的外形尺寸没有参考价值，但是对于轴侧视角的工艺流程图来说，向要表达的效果，已经达到了。操作指引如下图所示。
以上就是cad设备侧视图转换至轴测视图的教程，希望大家喜欢，请继续关注脚本之家。
