cad软件可以快速查询各种图形的面积、周长等，比如房屋图的面积，今天我们就来看看使用cad测量复杂图形面积的教程。

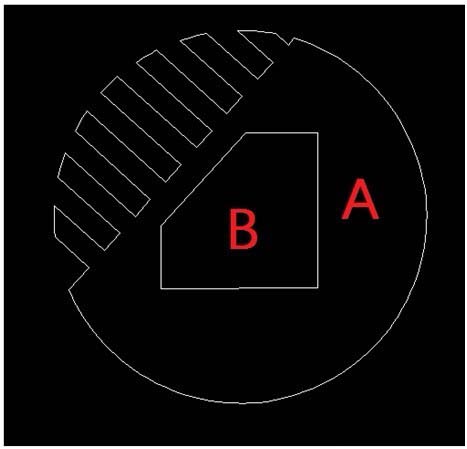

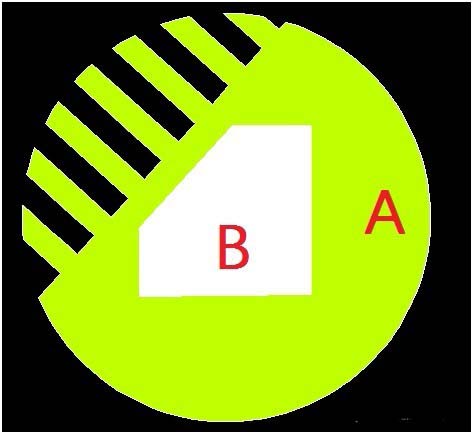

1、创建文件“CAD面积查询”，绘制图形如下，图形由白色区域B和黄色区域A组成，需要求的是黄色区域A的面积。
2、去除填充部分如下图：

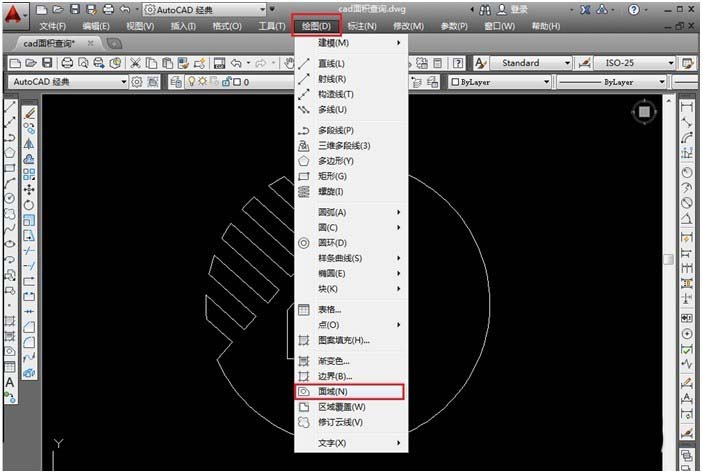

3、点击“绘图”下拉菜单，点击面域；

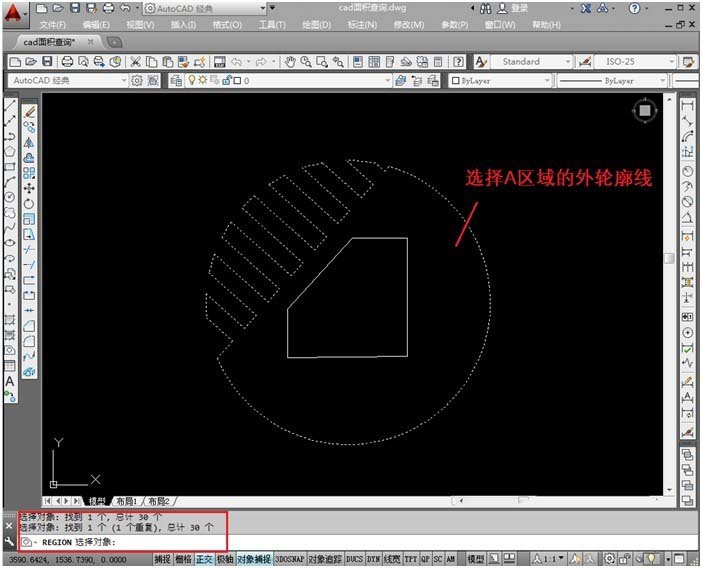

4、选择A区域外轮廓线，如图所示，按鼠标右键或Enter确定。我们就创建了一个外轮廓线为下图虚线所示的面域。

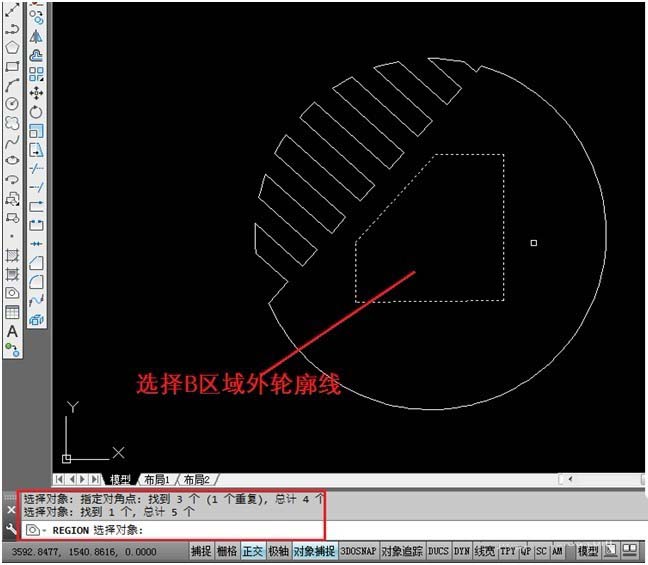

5、继续创建面域B，选择B区域外的轮廓线，如图所示，按鼠标右键或Enter确定。

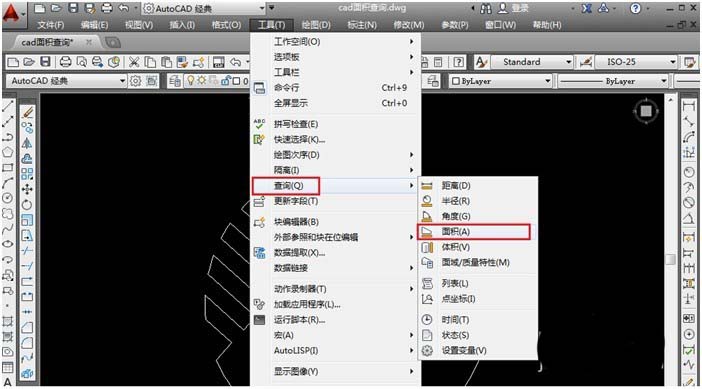

6、打开“工具”下拉菜单“查询”，点击“面积。

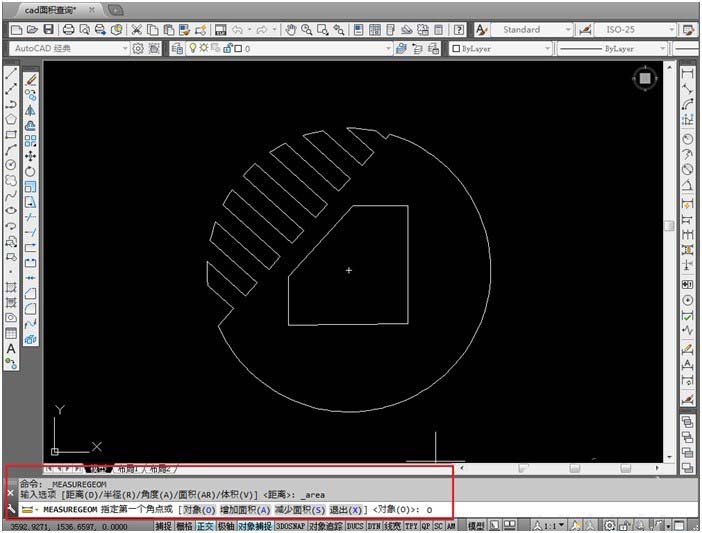

7、打开面积测量命令，输入“O”，按Enter,回车,选择刚才创建的面域对象A。

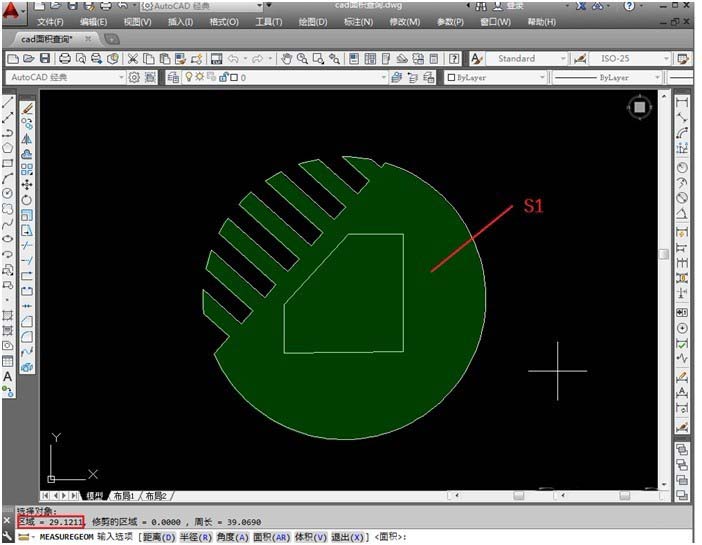

8、从下图可以看出绿色区域的面积S1=29.1211mm2。

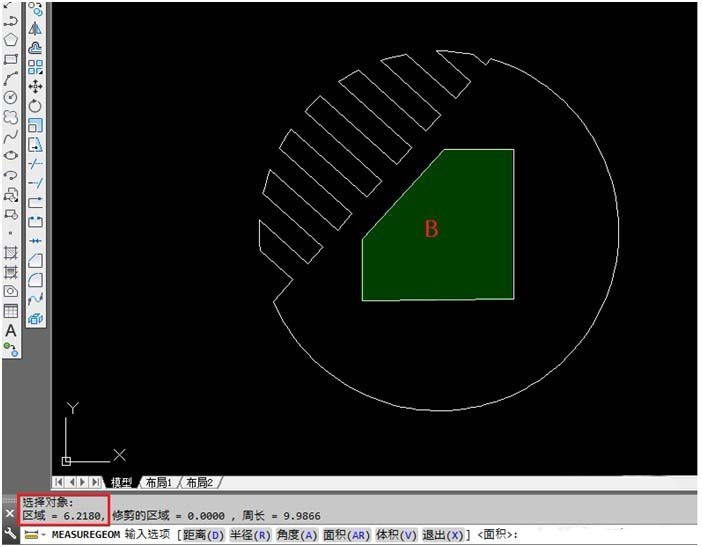

9、下面我们接着求B区域的面积，按Enter键回车，继续面域测量命令，输入“o” 按Enter,回车,选择刚才创建的面域对象B。
10、我们得到B区域的面积为6.2180 mm2，那么这样我们可以得到我们所求A区域的面积为 S1-A=29.1211mm2
以上就是cad测量复杂图形的面积的教程，希望大家喜欢，请继续关注脚本之家。
