CAD2008在构造布局图时，可以将浮动视口视为图纸空间的图形对象，并对其进行移动和调整。浮动视口可以相互重叠或分离。在图纸空间中无法编辑模型空间中的对象，如果要编辑模型，必须激活浮动视口，进入浮动模型空间。激活浮动视口的方法有多种，如可执行MSPACE命令、单击状态栏上的“图纸”按钮或双击浮动视口区域中的任意位置，下面我们就来看看详细的教程。
1、删除、新建和调整浮动视口：

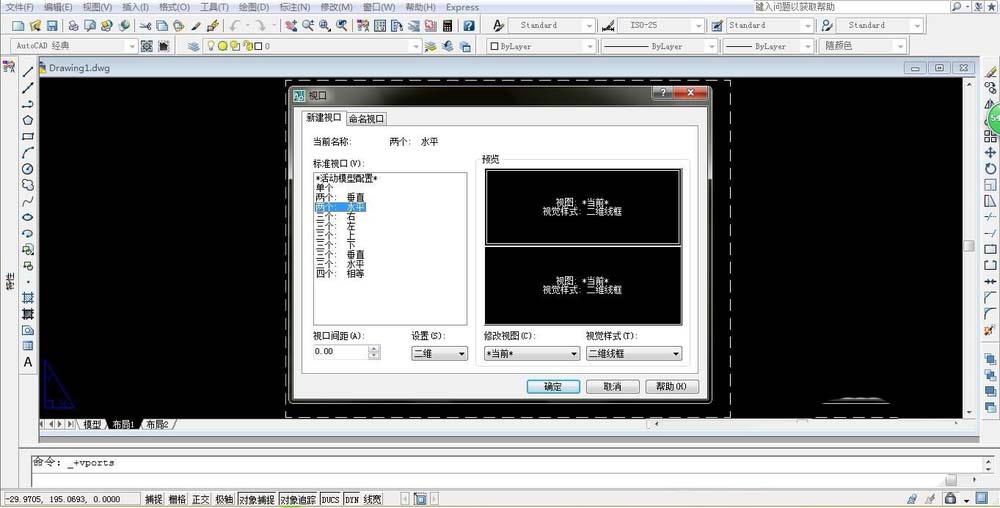

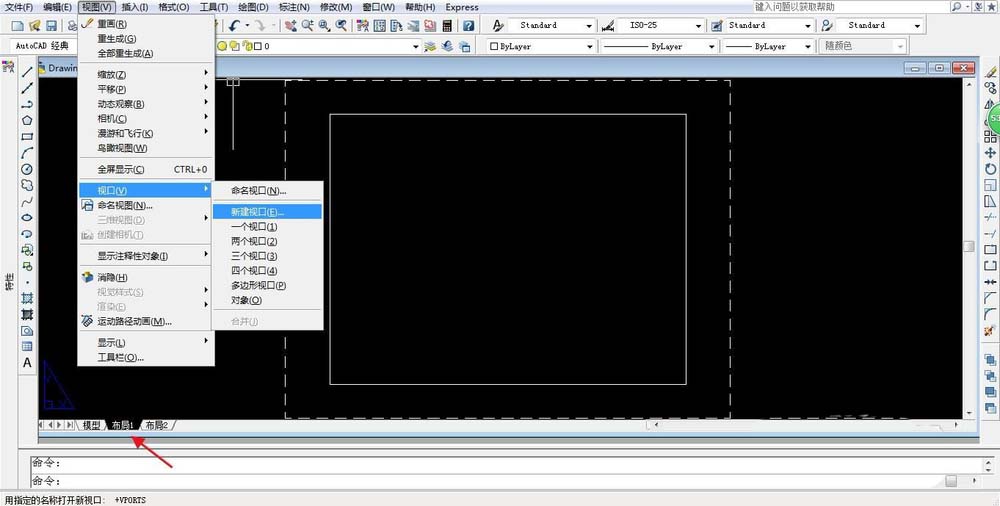

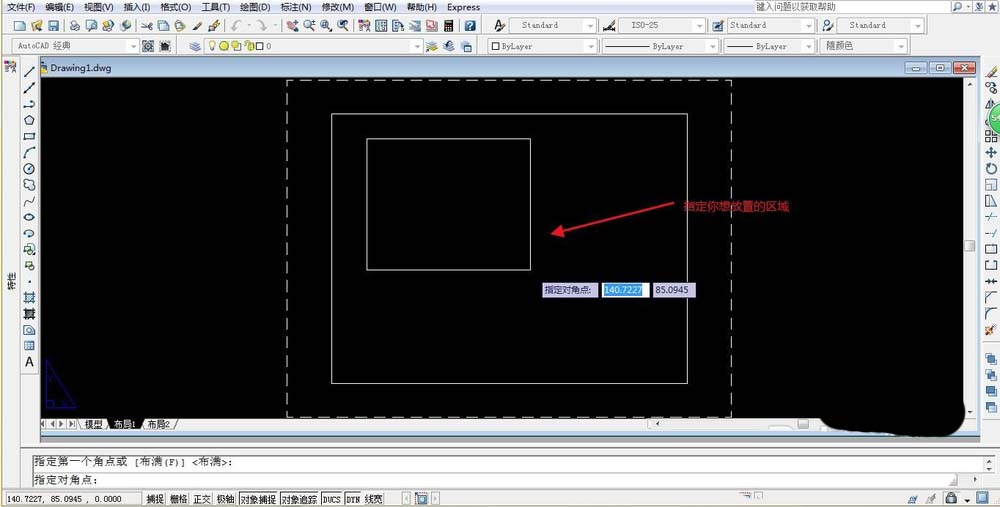

在布局图中，选择浮动视口边界，然后按Delete键即可删除浮动视口。删除浮动视口后，使用“视图”|“视口”|“新建视口”命令，可以创建新的浮动视口，此时需要指定创建浮动视口的数量和区域。
2、相对图纸空间比例缩放视图：

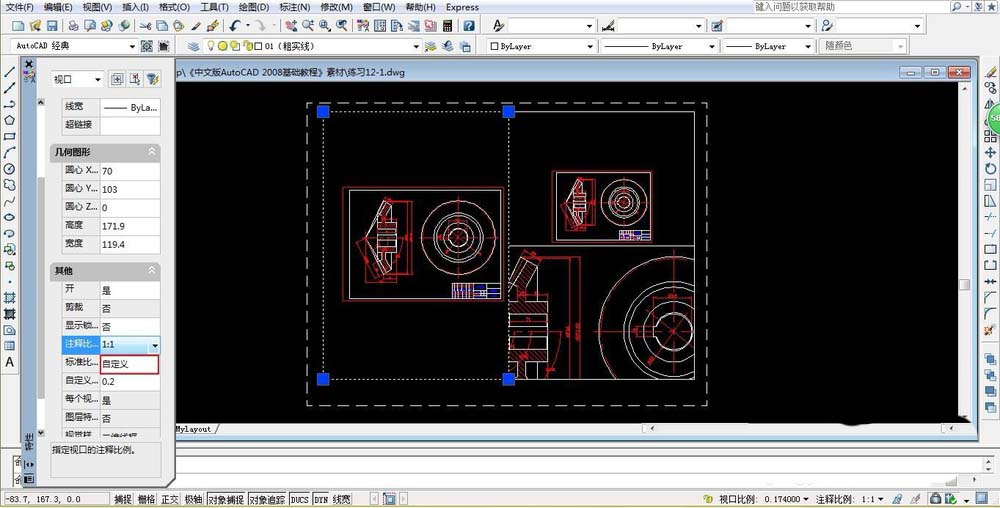

如果布局图中使用了多个浮动视口时，就可以为这些视口中的视图建立相同的缩放比例。这时可选择要修改其缩放比例的浮动视口，在“特性”窗口的“标准比例”下拉列表框中选择某一比例，然后对其他的所有浮动视口执行同样的操作，就可以设置一个相同的比例值。
3、在浮动视口中旋转视图：

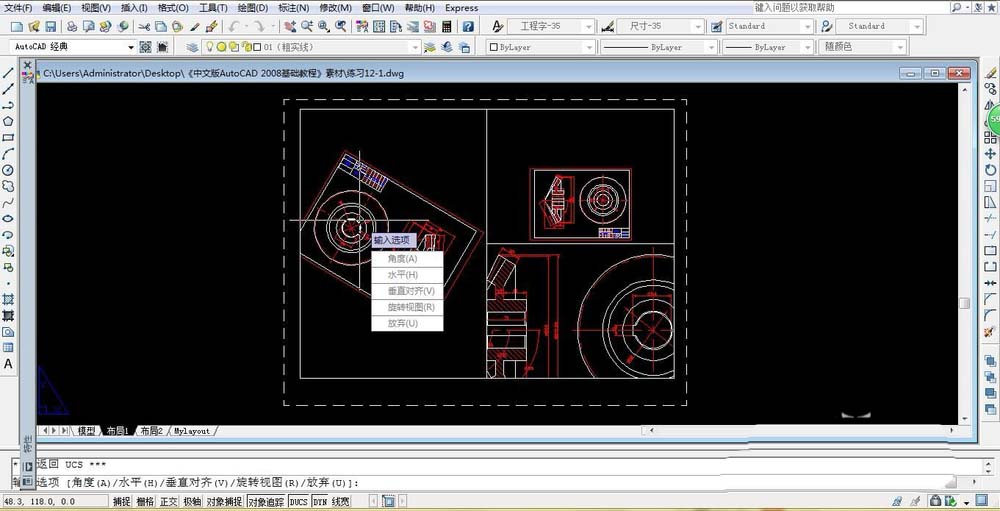

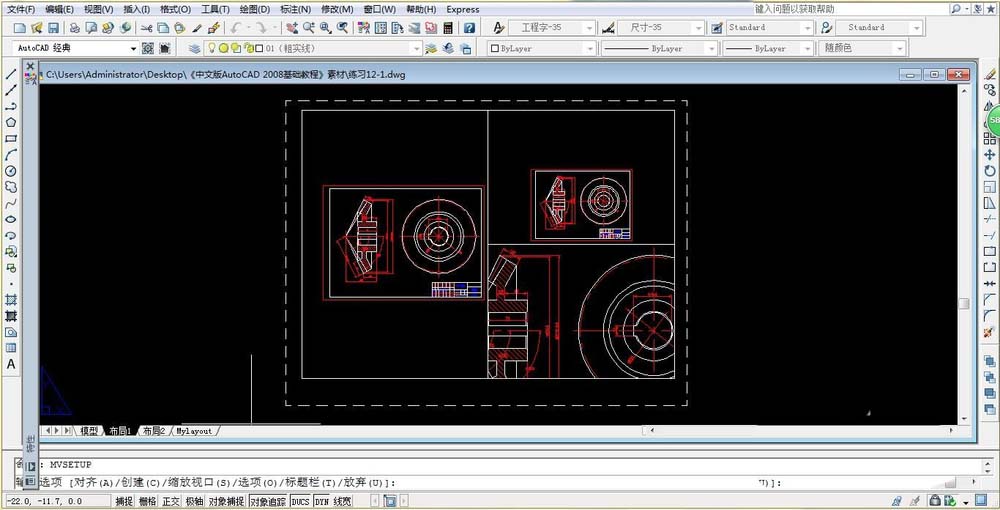

在浮动视口中，执行MVSETUP命令，输入a（对齐），输入r（旋转），选择要旋转视图的视口，指定旋转基点、角度，就可以旋转整个视图。
4、创立特殊形状的浮动视口：

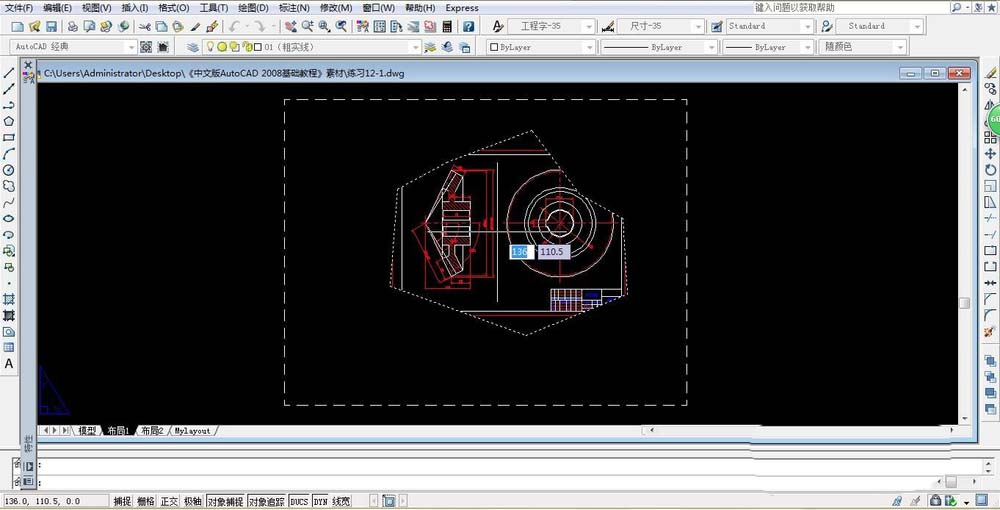

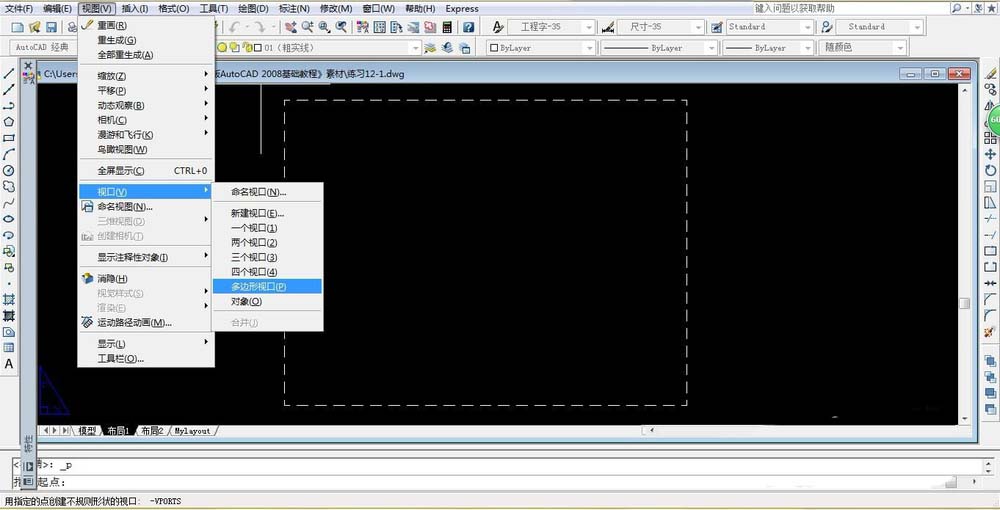

在删除浮动视口后，可以选择“视图”|“视口”|“多边形视口”命令，创建多边形形状的浮动视口。
以上就是CAD2008使用浮动视口的简单教程，希望大家喜欢，请继续关注脚本之家。
