天正建筑cad怎么绘制坡道图纸?

cad中想要绘制坡道，该怎么绘制呢？下面我们就来看看cad绘制坡道的教程。

AutoCAD Electrical 2018 64位 官方简体中文免费版

• 类型：3D制作类
• 大小：3.2GB
• 语言：简体中文
• 时间：2017-04-07

查看详情

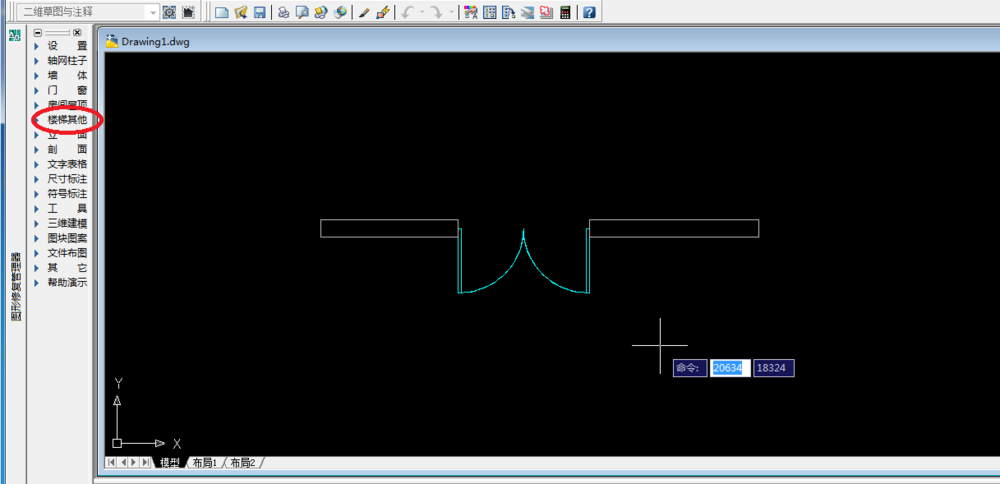

1、打开天正建筑，绘制一面墙，并在墙上加一个门，如下图所示

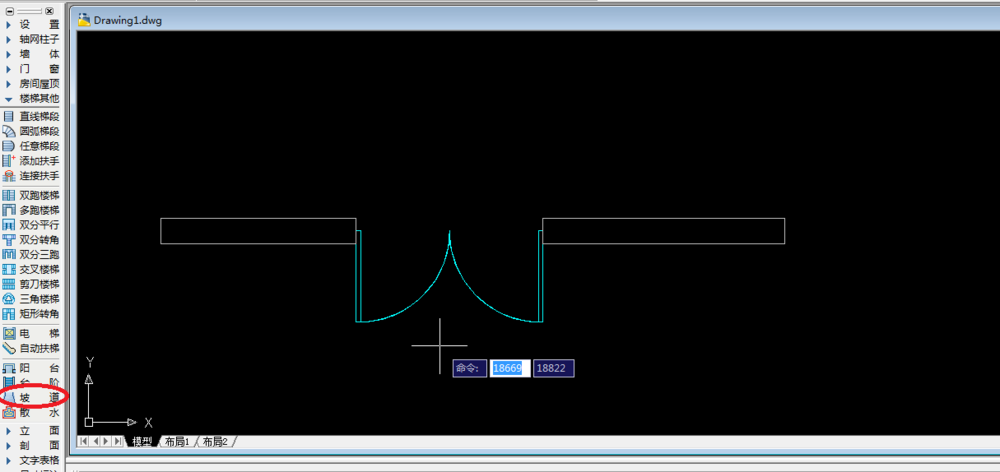

2、点击“楼梯其他”，然后点击二次目录“坡道”，如下图所示

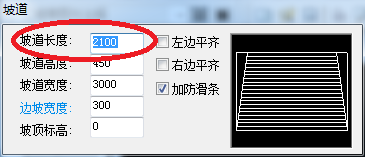

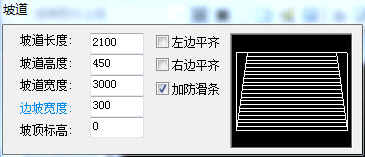

3、打开“坡道”编辑页面，并依次选择自己需要的“坡道长度”、“坡道高度”、“坡道宽度”、“边坡宽度”、“坡顶标高”、“加防滑条”，如下图所示

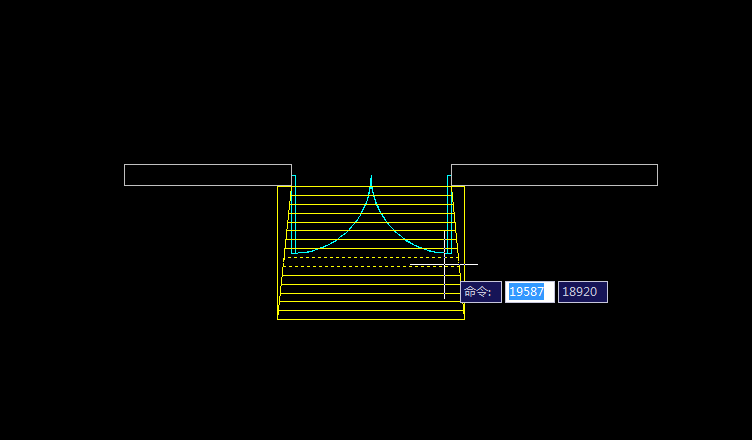

4、点击插入坡道，如下图所示

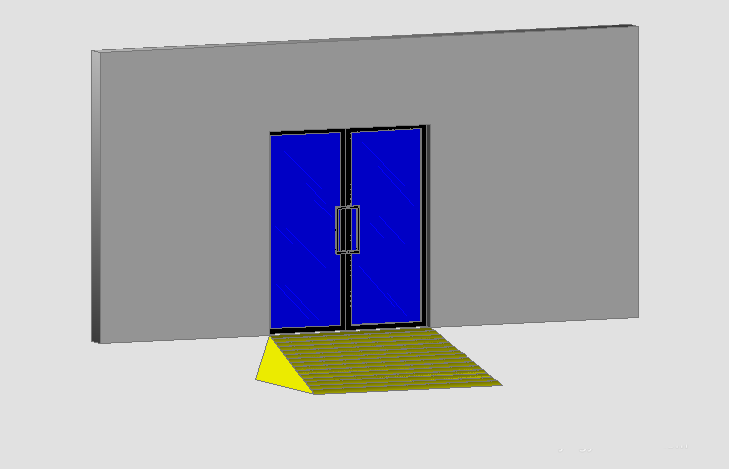

5、在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的坡道，如下图所示

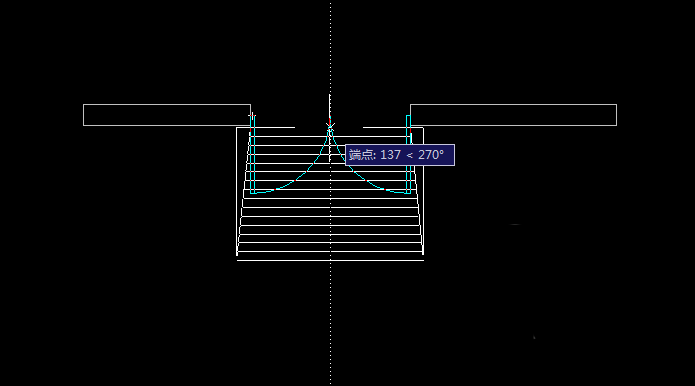

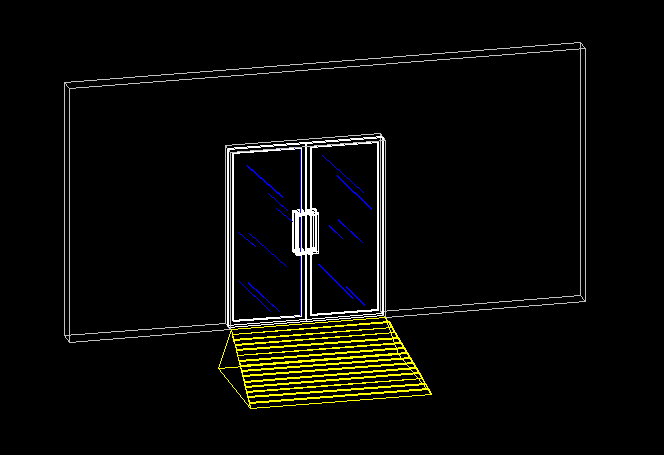

6、最后，可以改变一下“视觉样式”，看一下自己绘制的坡道；在“受约束的动态观察”模式下点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示

以上就是cad绘制坡道图纸的教程，希望大家喜欢，请继续关注脚本之家。
