cad图纸标注的时候，想要显示一半，该怎么标注呢？将整个尺寸炸开后再删除不要的尺寸线及尺寸界线，这样的做法不好，因为在后期要移动尺寸时就很不方便了，因整个尺寸不是一个整体了，该怎么操作呢？下面我们就来介绍一种解决办法，请看下文详细介绍。

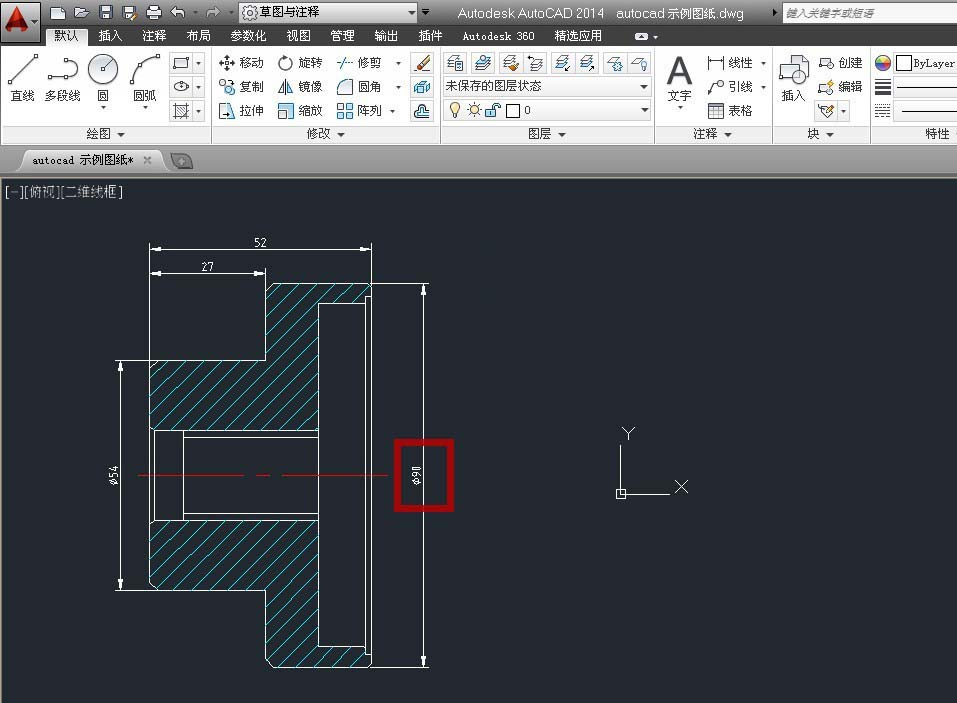

1、打开一个示例的图纸文档，准备将其中的尺寸“90”（图中红框），只显示下半段的尺寸线及尺寸界线

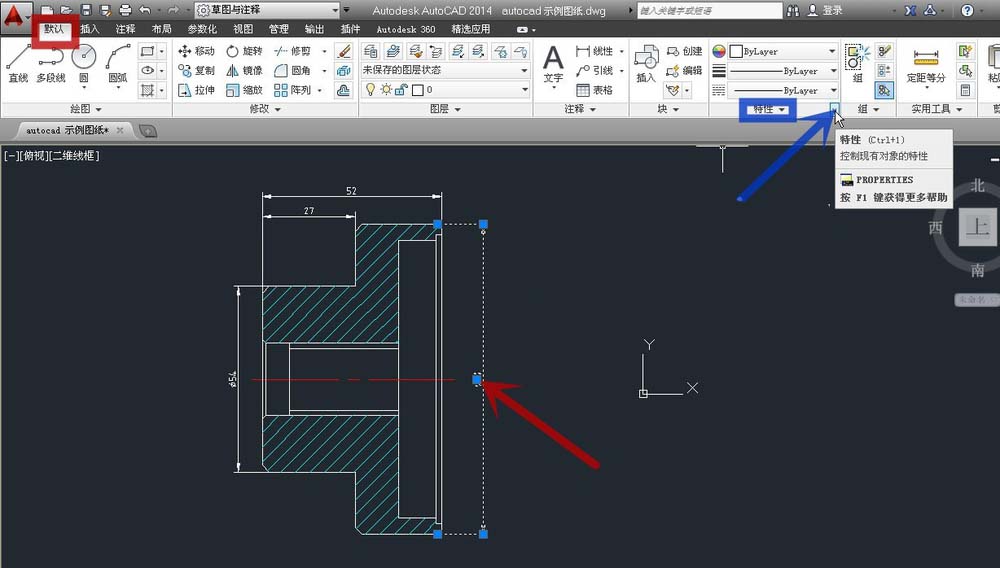

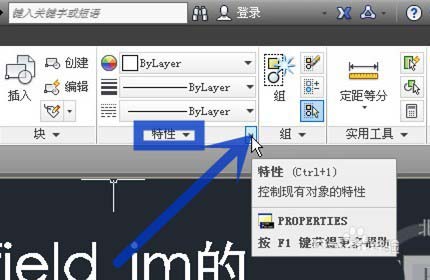

2、单击选中尺寸“90”（图中红色箭头所指）后，点击“默认”选项卡（图中红框）下的“特性”选项组（图中蓝框）的下拉箭头（图中蓝色箭头所指）

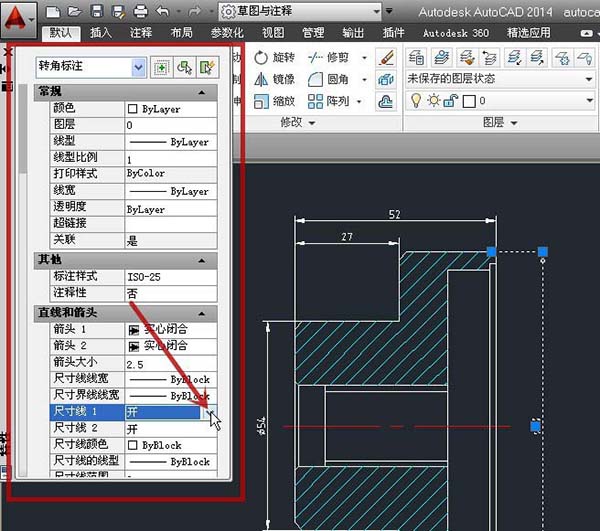

3、则界面左侧会出现特征栏（图中红框），点击其中的“尺寸线 1”的下拉箭头（图中红色箭头所指）

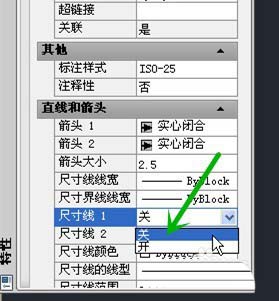

4、在弹出的菜单中点击“关”（图中绿色箭头所指）

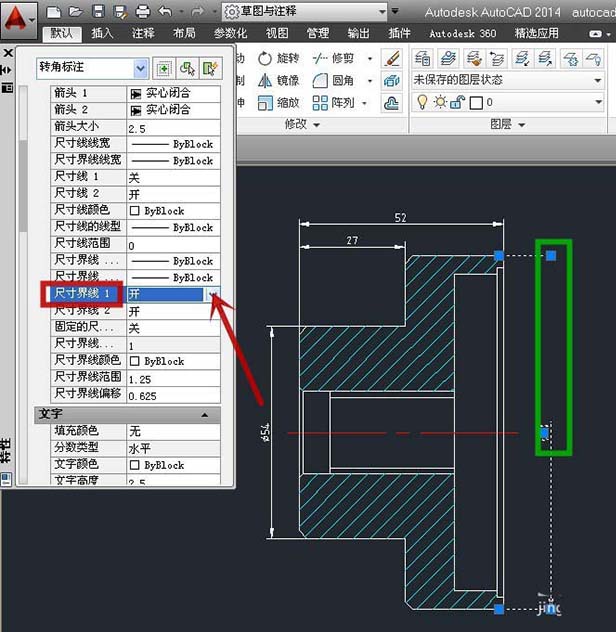

5、可见尺寸“90”的上半段尺寸线不见了（图中绿框），在特性栏往下拉，找到“尺寸界线 1”（图中红框），点击其下拉箭头（图中红色箭头所指）

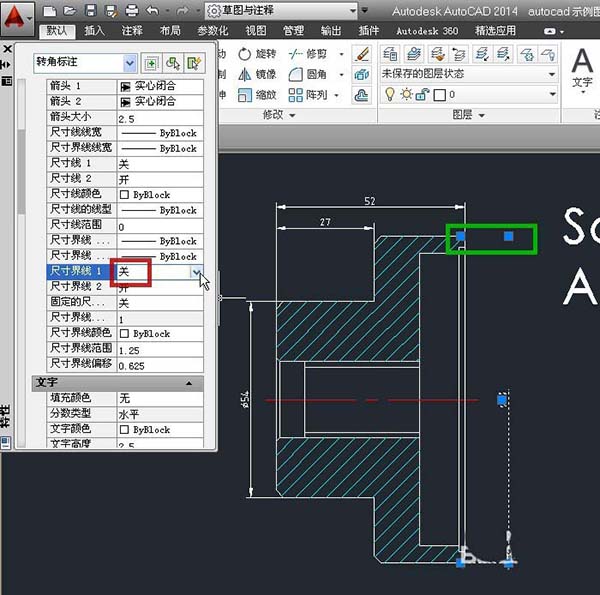

6、在弹出的菜单中选择“关”（图中红框），可见尺寸“90”的上半段的尺寸界线也不见了（图中绿框）

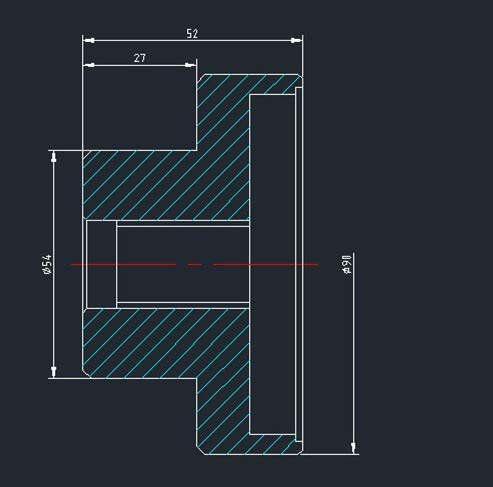

7、下图是只显示一半尺寸的示例图，此尺寸可随意调整位置，完成设置
以上就是cad将尺寸只显示一半的设置方法，希望大家喜欢，请继续关注脚本之家。
