cad中经常绘制墙体，该怎么绘制墙体立面图呢？下面我们就来看看详细的教程，请看下文详细介绍。

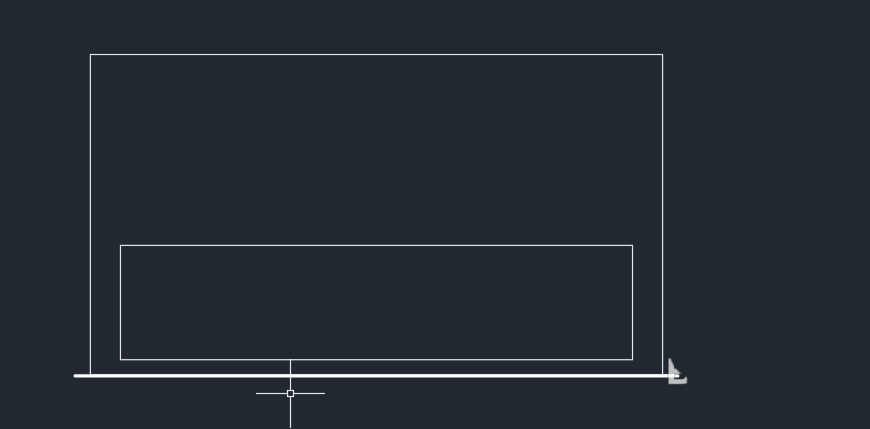

1、新建绘图，关闭栅格和开启捕捉，再点击直线输入3000回车如图：

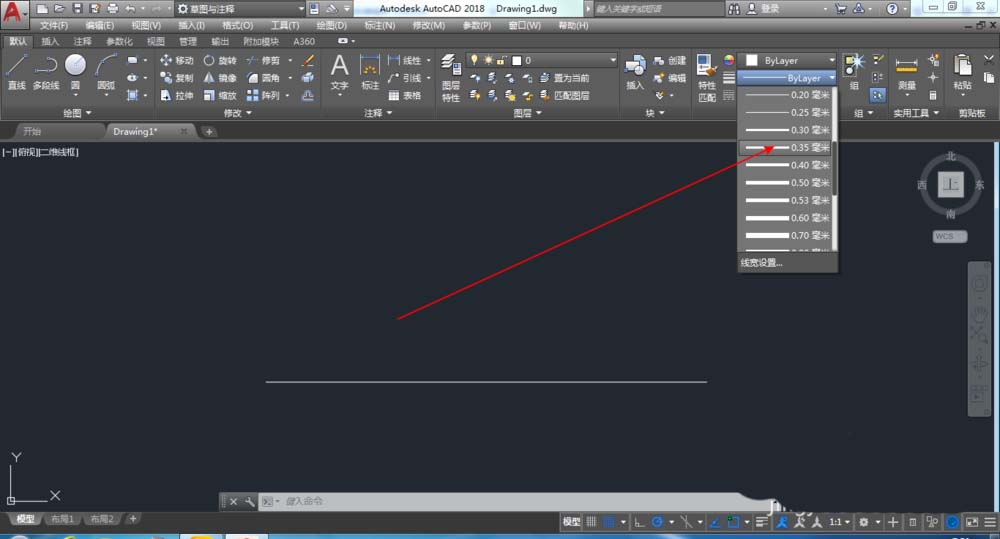

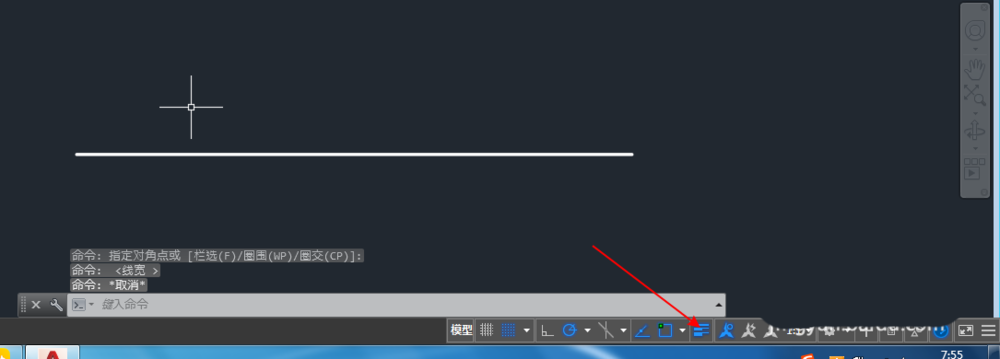

2、如上图选择0.35mm，然后开启显示线宽如图：
3、然后输入l，如图输入75回车，然后再按图的走势输入1600或者可以@0,1600回车，输入@2850<0回车，输入@1600<270回车，得到如图：

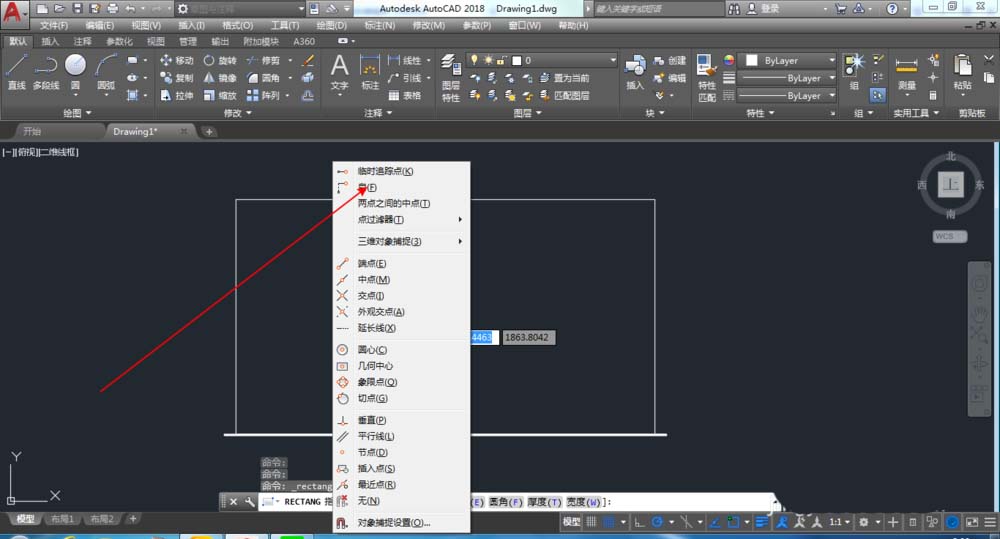

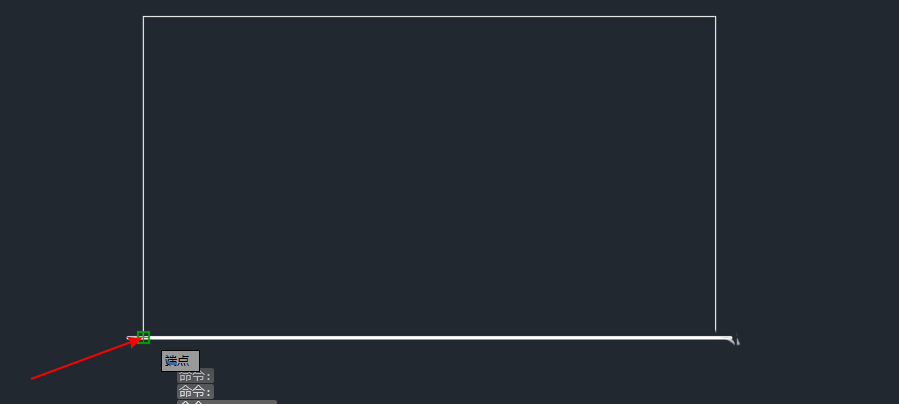

4、选择矩形，然后在绘图局域按下shift+鼠标右键选择自命令，捕捉端点如图：

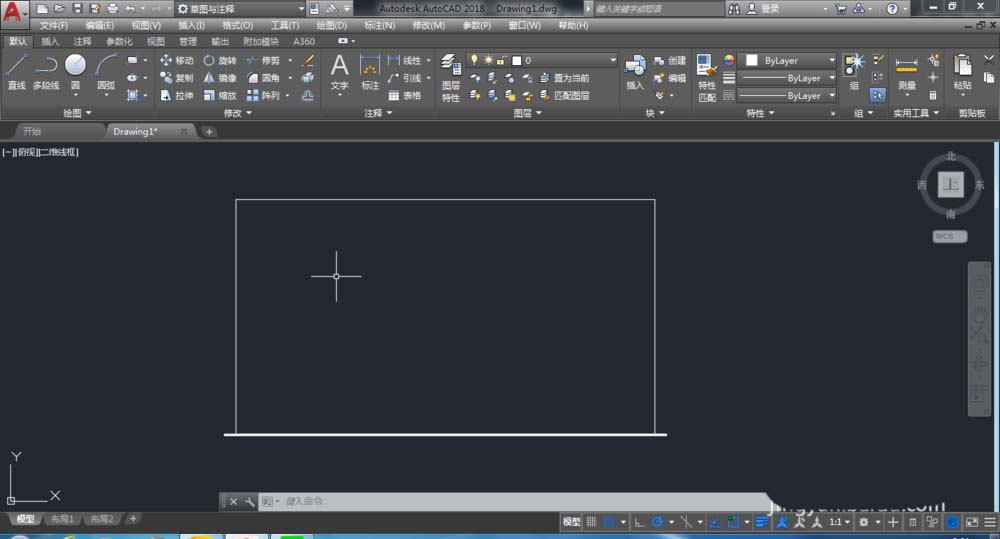

5、捕捉完，后输入@150,80回车，输入@2550,570回车得到如图：
6、然后重复矩形自命令，捕捉端点刚刚绘制矩形的左下角
输入@25,25回车
输入@700,520回车
重复矩形自命令
输入@25,0回车
输入@150,520回车然后重复
得到如图：

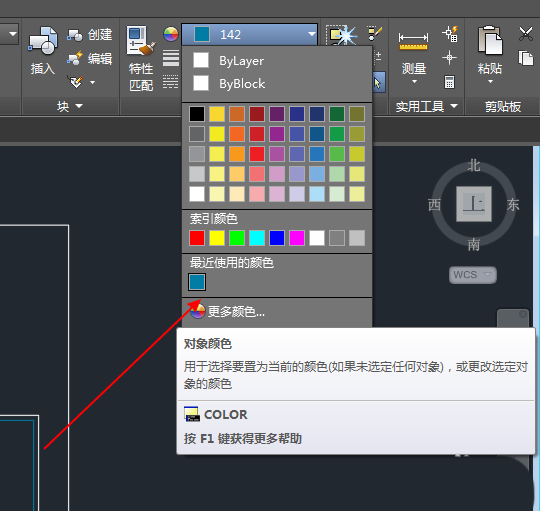

7、线条修改颜色如图：
8、重复矩形命令捕捉自命令，左上角的端点
输入@150，-150回车
输入@750，-650回车
重复捕捉自命令，输入@150,0回车输入@750，-650回车

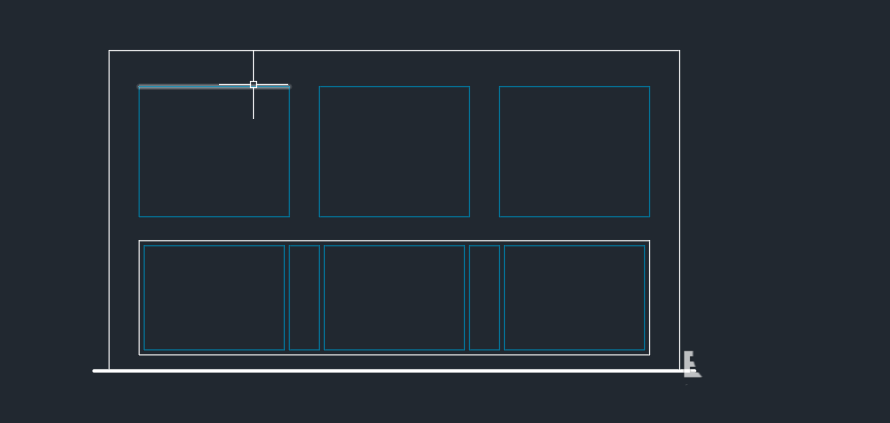

重复得到如图：
9、点击多段线，选择捕捉自功能为刚刚绘制好的第一个矩形的左上角
如图：
输入@70，-215回车
输入@70,0回车
输入@0，-100回车
输入@15,0回车
输入a再输入a选择角度输入-180回车
输入@11,17回车
输入@12,20回车

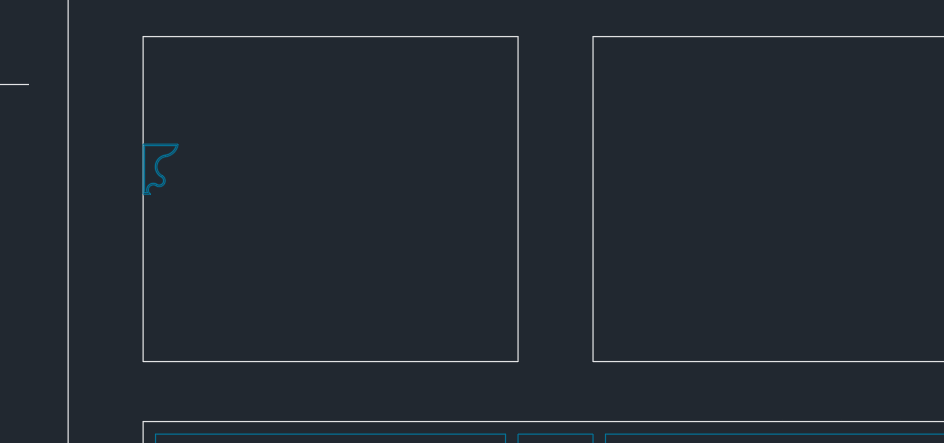

输入@7,38回车输入cl闭合再选择修改偏移3个单位得到如图：

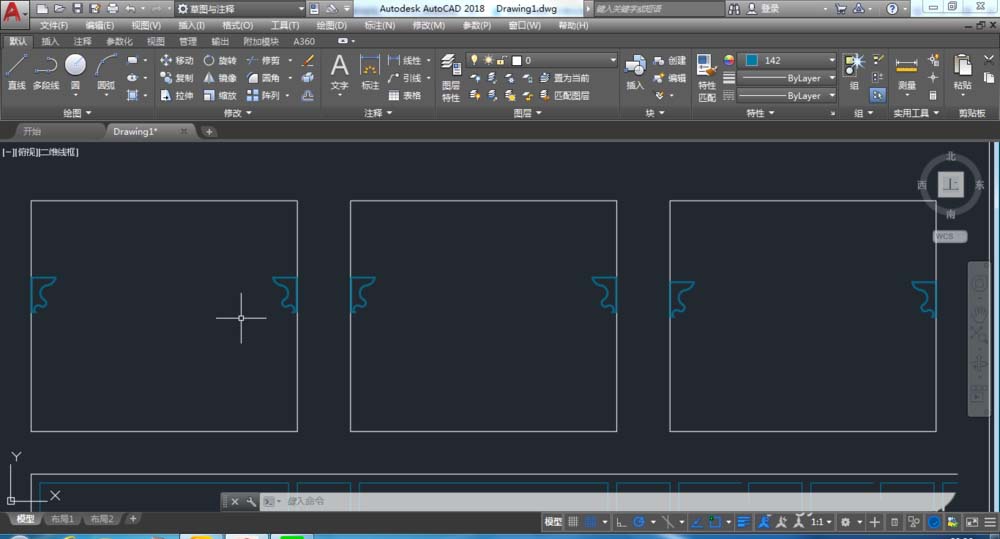

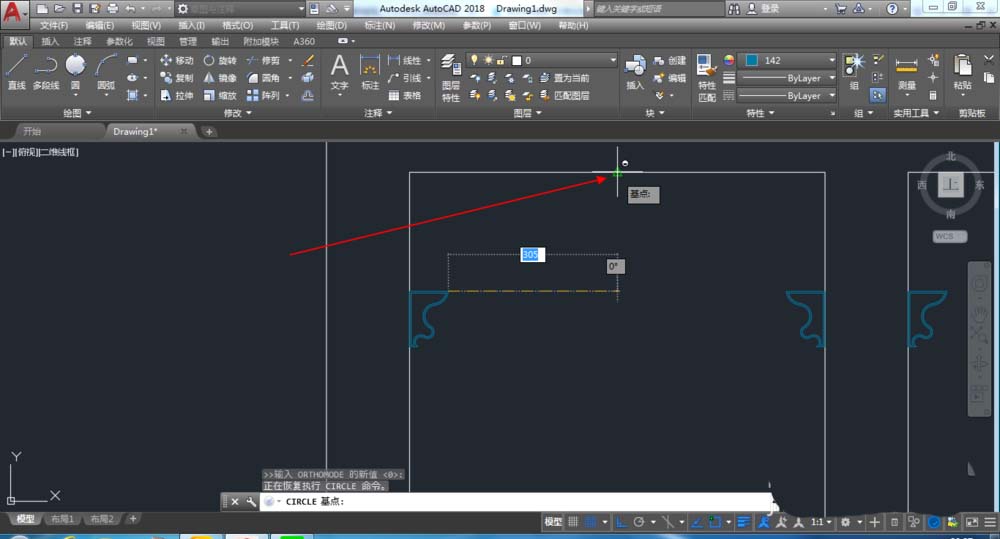

10、然后通过修改镜像和复制得到如图：然后圆弧三点命令，捕捉自命令如图：输入@0，-25回车然后点击复制得到如图：

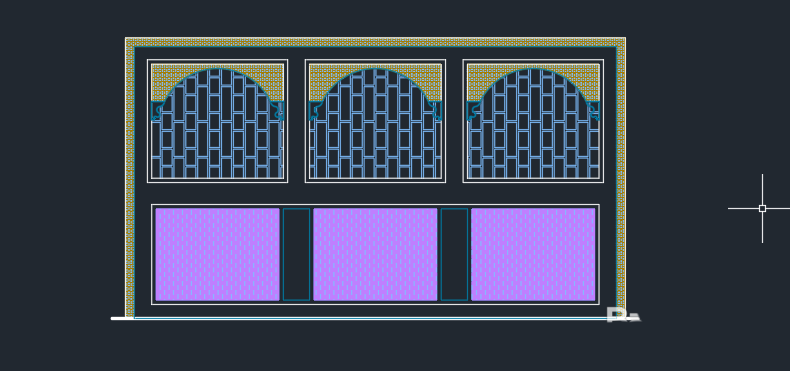

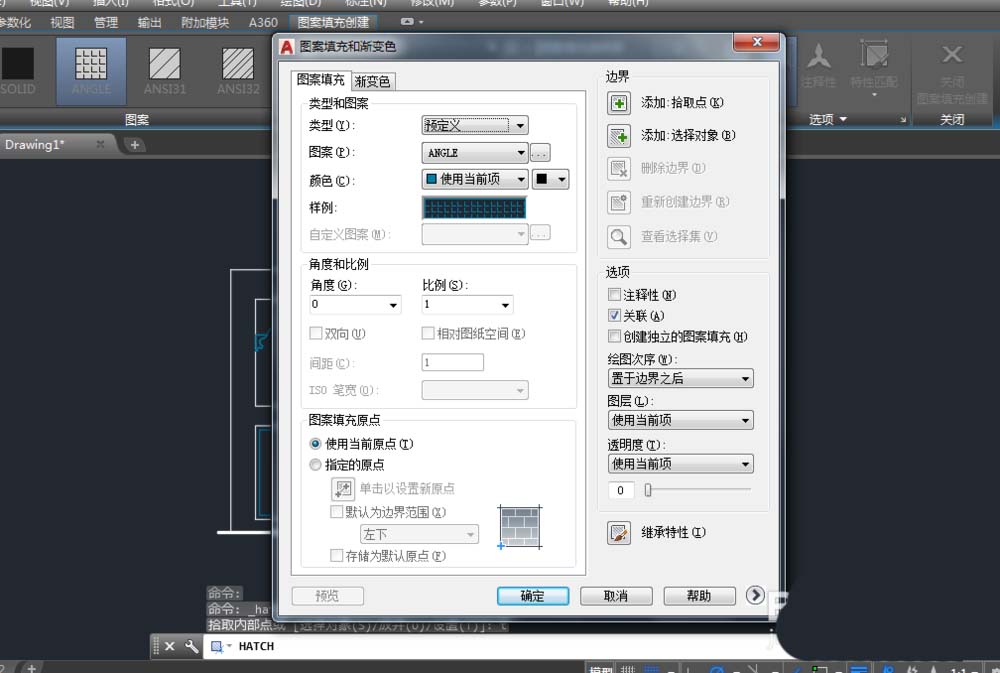

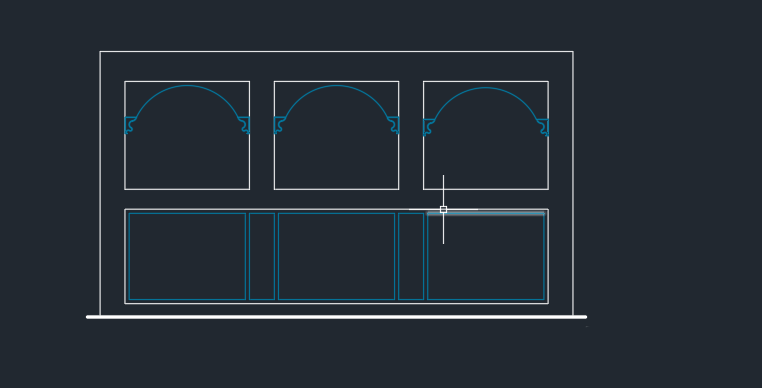

11、然后选择绘图，图案填充，再命令栏输入t如图：最终得到了如图绘制图：
以上就是cad绘制墙体立体图的教程，希望大家喜欢，请继续关注脚本之家。
