cad图纸中的图形需要使用并集差集或交集命令，该怎么使用呢？下面我们就来看看详细的教程。

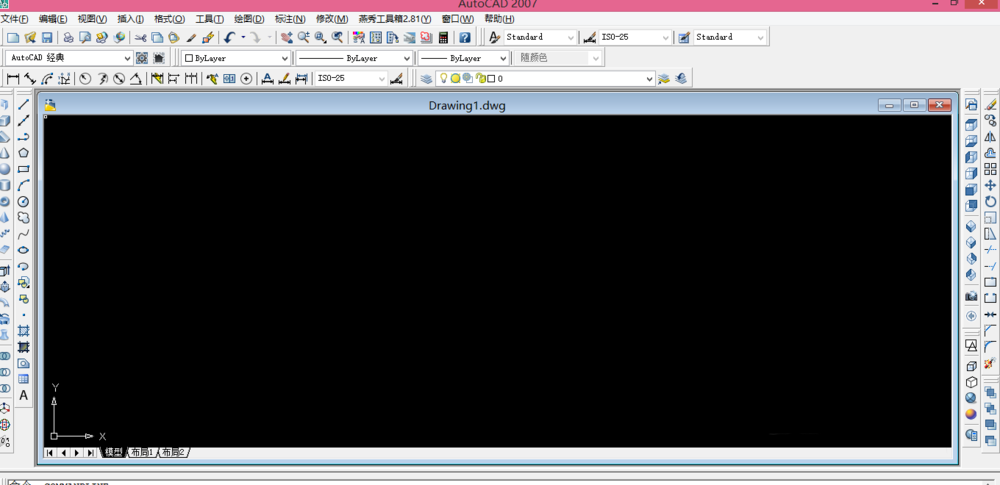

1、我们可以先来打开自己所使用的AUTOCAD软件，打开以后的操作界面都会有所不同但是不会影响我们的操作，如图

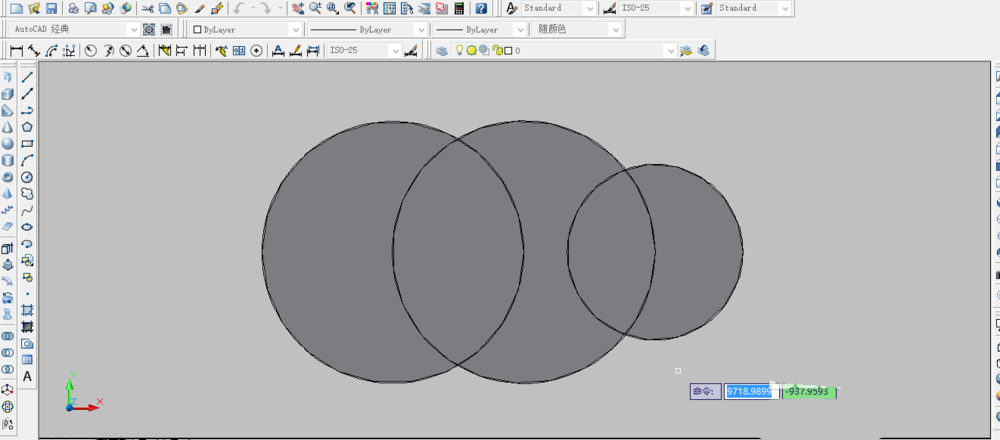

2、打开以后我们就可以来画几个图形方便我们讲解，我们先来讲解并集，我画的图形如图

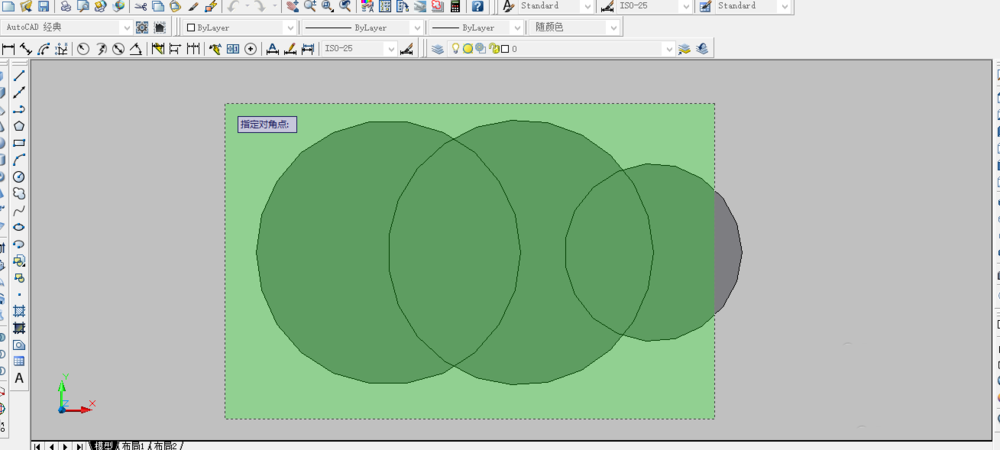

3、有人要说了，为什么要这样画图形，因为这样画的图形，更方便我们来解释并集这个功能，我们先来选择并集，然后再选择图形，即可

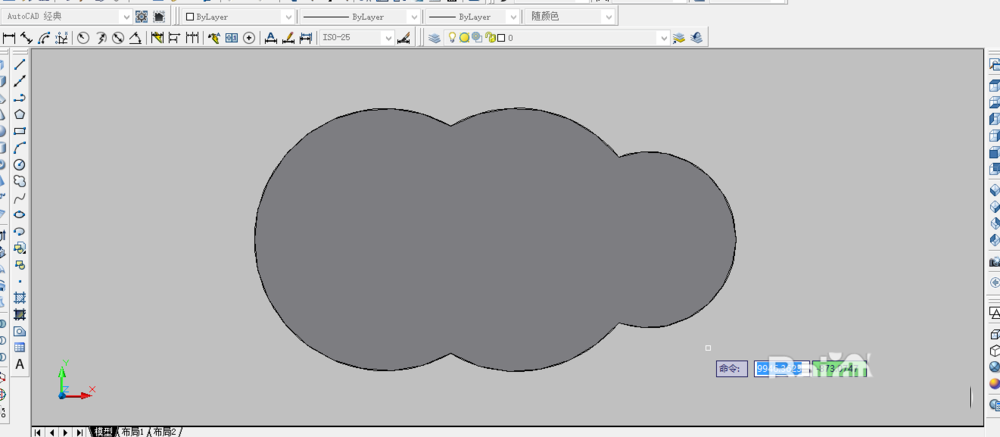

4、我们可以看到经过并集以后的这个图形已经成为了一个整体，刚才它还是三个图形呢，现在就成为了一个图形，这就是并集
5、接着我们来说差集功能，还是这三个图形，选择好差集以后，我们就可以选择这三个图形了，如图

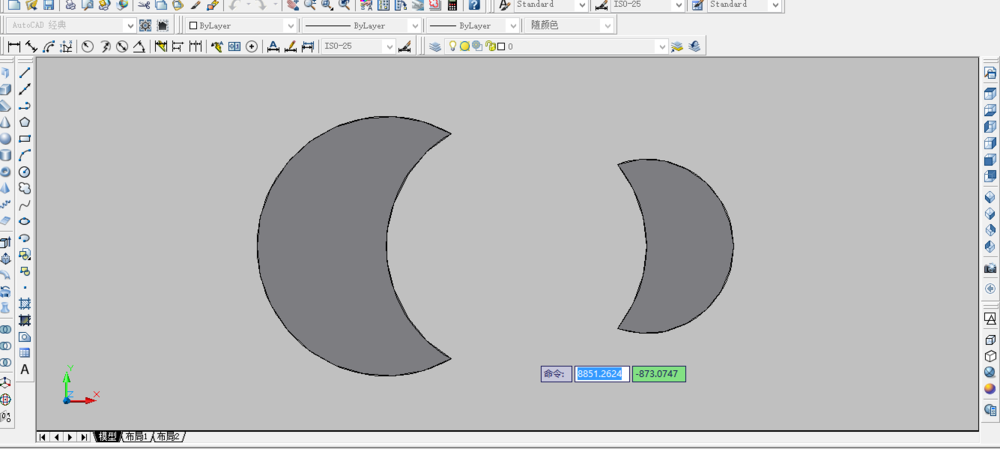

6、点击确定以后系统会提示我们选择要减去的实体或者面域，我们来选择一下，然后再确定就可以了

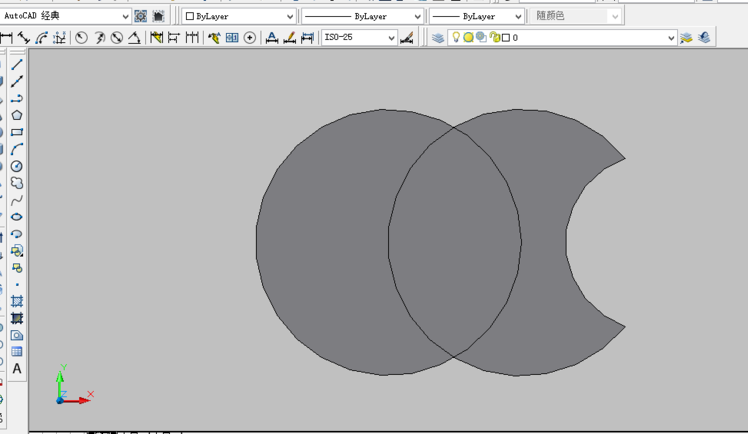

7、我们再来试试交集选项，我们还用这三个图形为例子，选择交集以后再去选择这三个图形，再点击确定，就可以了
以上就是cad并集差集或交集命令的使用方法，希望大家喜欢，请继续关注脚本之家。
