CAD中想要画排水球阀，该怎么画呢？下面我们就来看看详细的教程。
cad2017中文特别版 64位 官方最新安装版

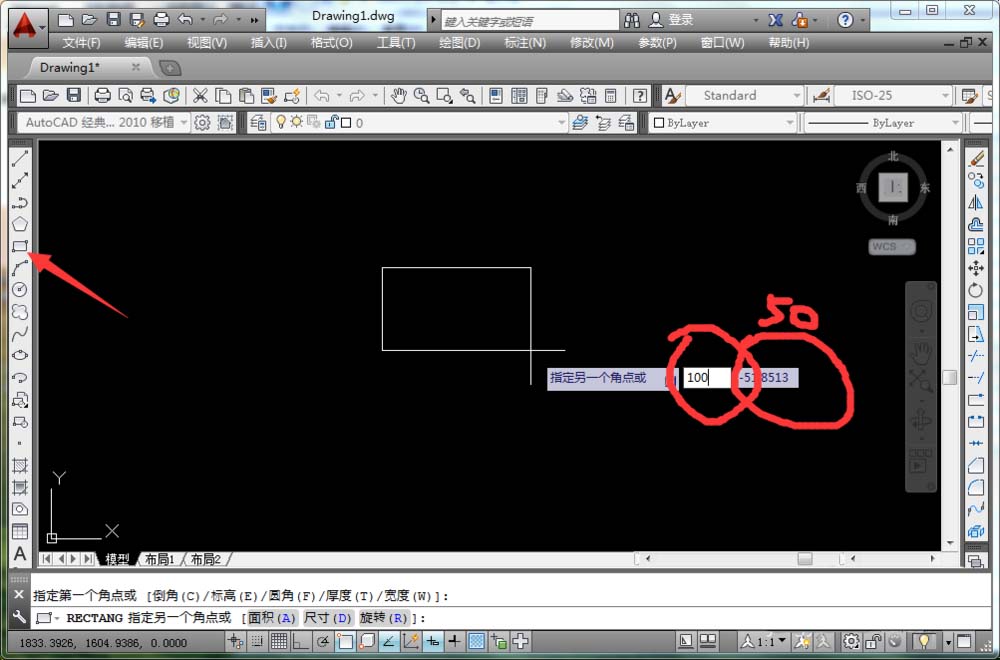

1、先用矩形工具绘制一个长100，宽50的矩形。

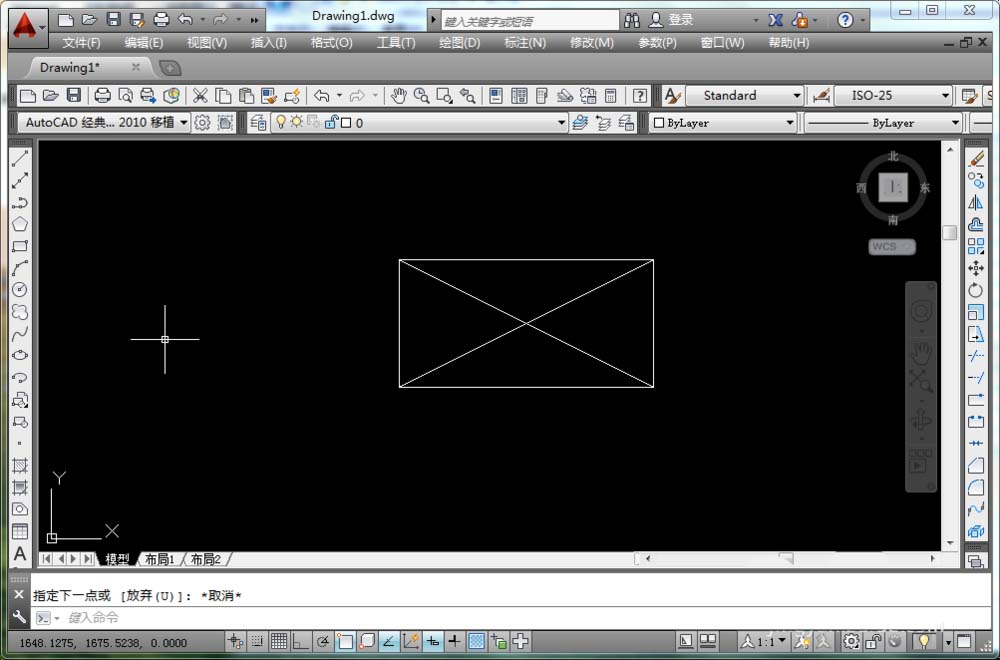

2、在矩形内画出对角线；

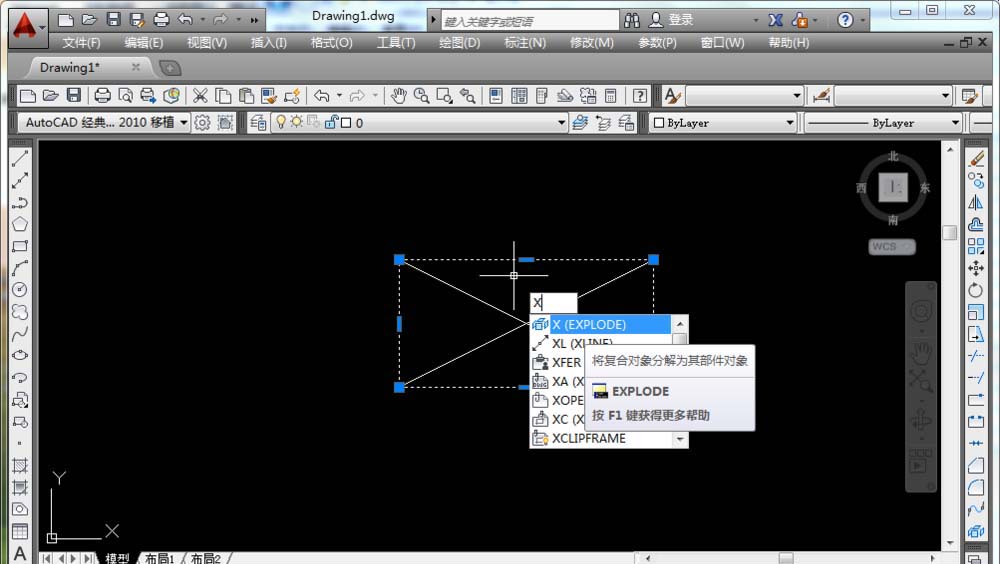

3、用快捷键【x】拆分矩形；
4、删除矩形两条长边；

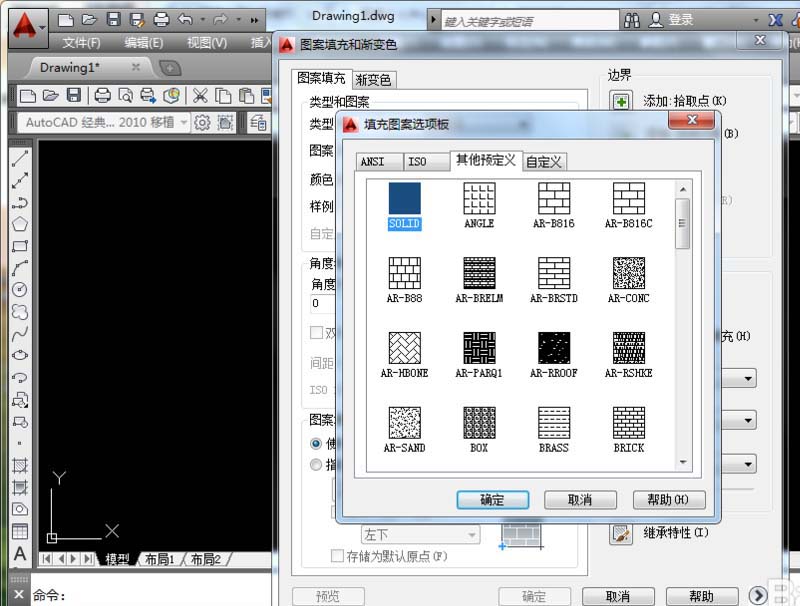

5、在矩形对角线相交处画一个半径15的圆，将圆填充黑色。连接管线即可；

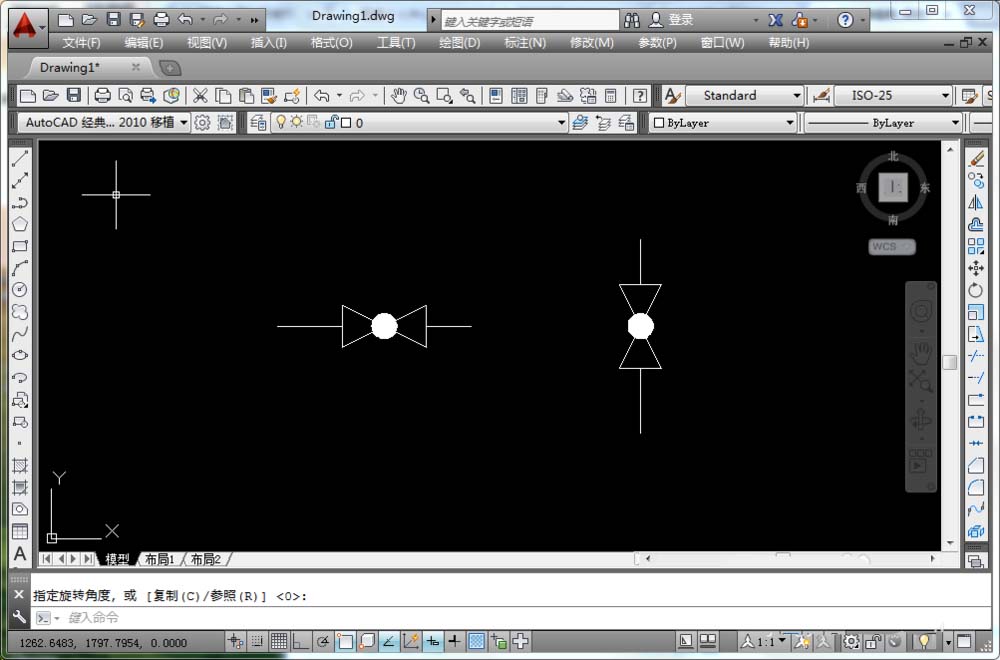

6、方向旋转即可，大小可以等比例缩放。这就是给排水中的球阀绘制。
以上就是CAD球阀的绘制方法，希望大家喜欢，请继续关注脚本之家。
