CAD中想要设计一款酒架，该怎么设计呢？下面我们就来看看详细的教程。
1、在cad上面，画一个框（快捷键REC），然后在屏幕上随意点一个点。再点击键盘“D”，填写尺寸。例如1000*500。如下图
2、然后从框中间，画中心线。如下图。一定是中心线哦！

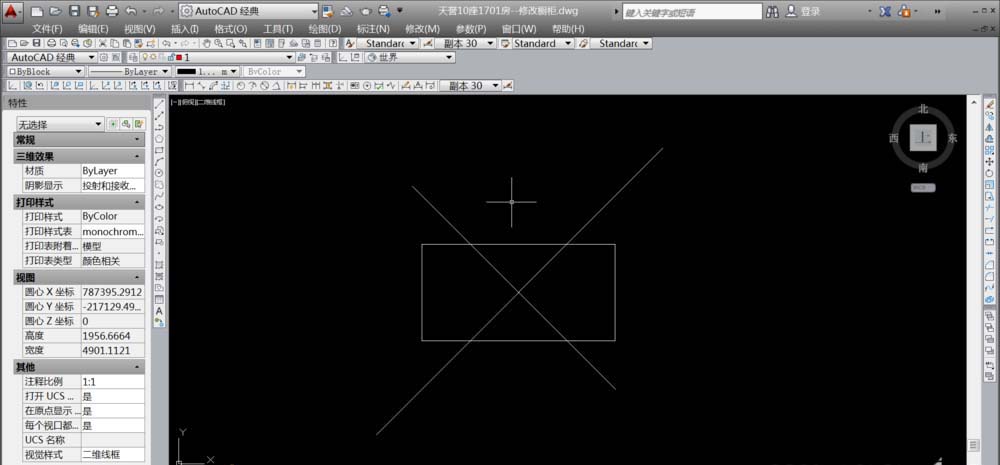

3、然后以将两条中心线，以交接点，旋转（快捷键RO）45°。如下图

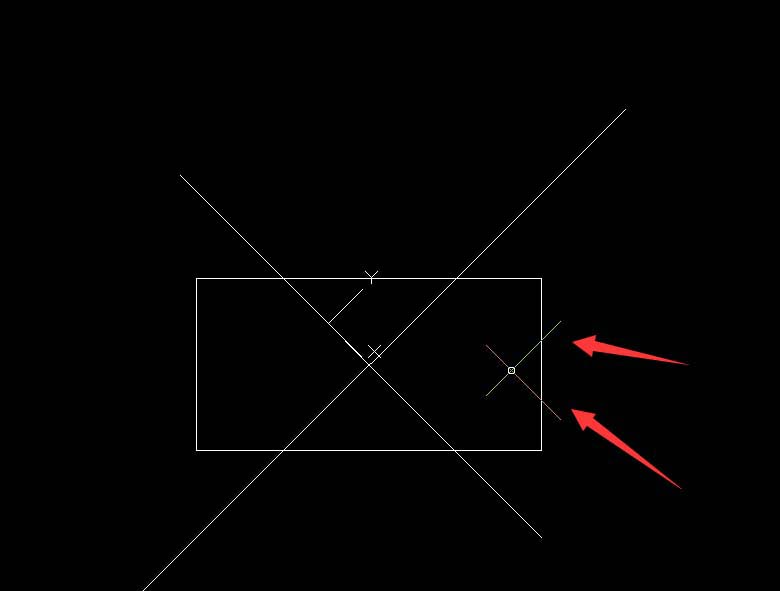

4、因为涉及酒架板件的厚度，9mm、12mm、15mm和18mm等等不同厚度。我这里以18mm板材厚度为例。然后修改“管理用户坐标”，快捷键ucs，图标如下。操作顺序如下，不管用快捷键也好，还是直接点击图标。效果都一样。点击图标后，在模型里面，点解任意一条斜线，点击两处不同位置（同一斜线上），再点击上方任意一个位置。如下图。这就是确定“管理用户坐标”完成

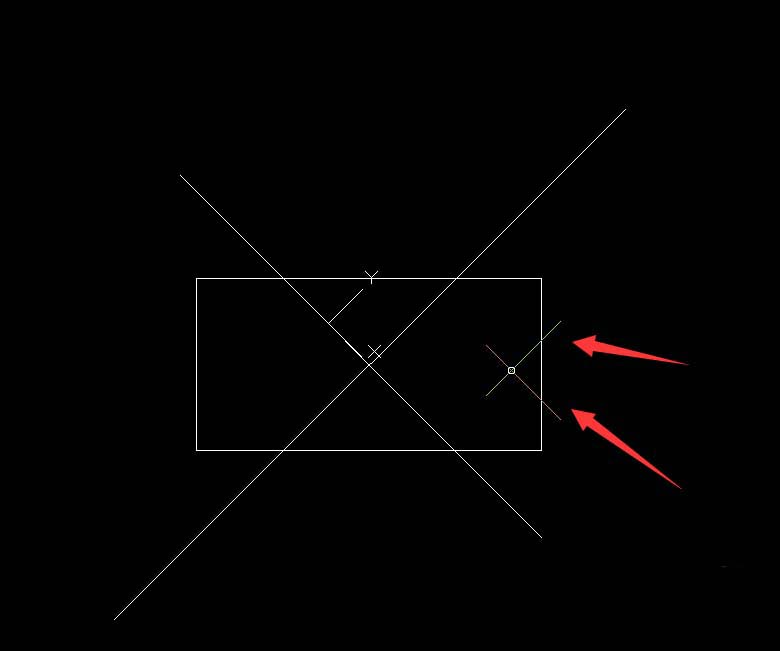

5、当鼠标箭头变成这样子的话，就证明你的操作是正确的！

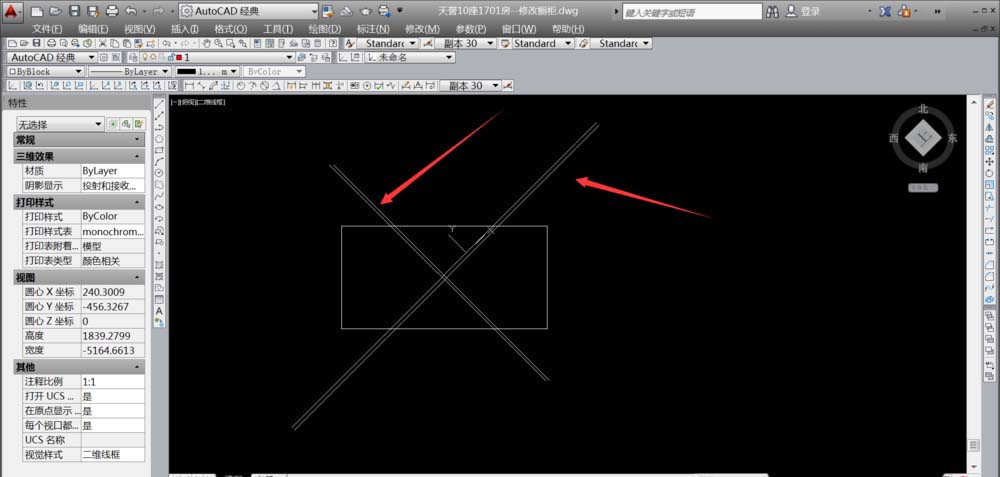

6、然后将其中一条线“移动”（快捷键m）9mm，再“复制”（快捷键CO）18mm。如下图

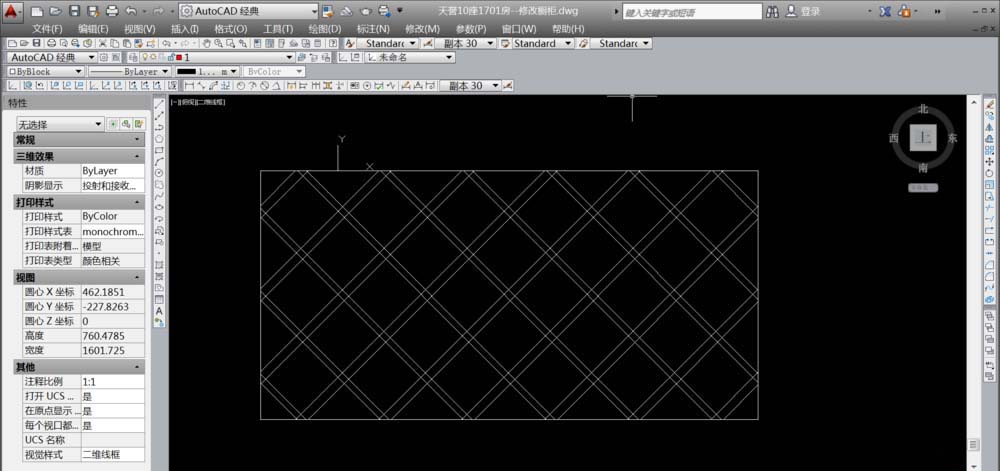

7、然后左边的斜线也一样复制，再将所以的线，（以内空为100*100）复制整个框内。如下图。在复制所的线时，鼠标“管理用户坐标”依旧要保持45°角。复制数据填写118。
8、接下来，就是将四周多余的线，剪切(快捷键为TR)掉。
9、大功告成，标注的时候，可以选用del快捷键标注。剩下就是标注了。
10、如何调整酒架到另一个框内，并且非常整体呢？其实也非常简单首先，确定需要放置的那个框的中心点，和上面一样！然后，也确定早准备的红酒架的中心点最后复制过去就可以了。绝对非常标准。
以上就是cad绘制酒架的教程，希望大家喜欢，请继续关注脚本之家。
