cad中绘制了立体的三维图形，想要对三维图形进行标注，该怎么标注呢？下面我们就来看看cad三维标注的教程。
一、CAD三维标注的方法

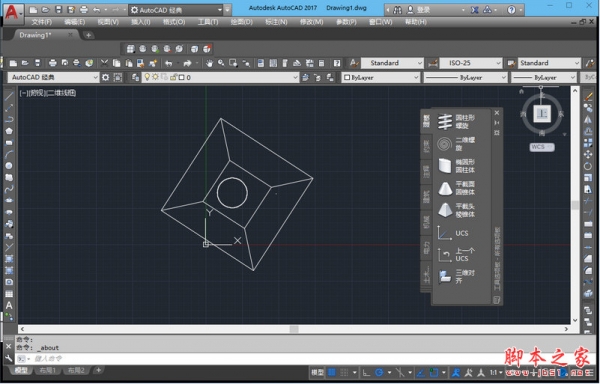

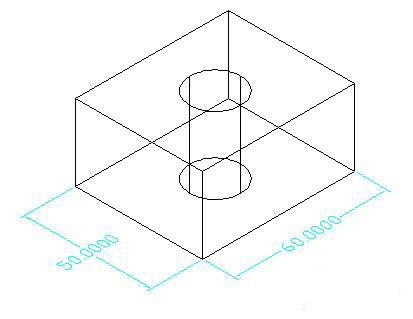

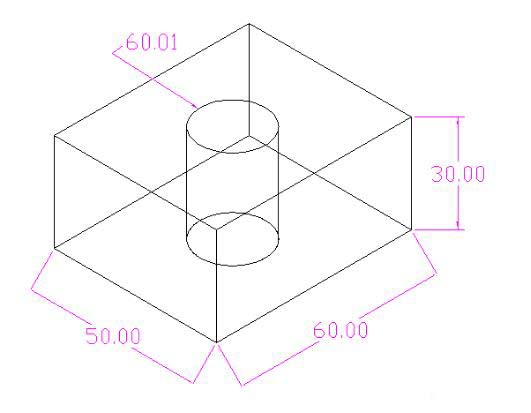

CAD三维标注是我们画轴测图时经常用到的，可是很多绘图员在绘制图纸时经常犯以下的错误，尺寸标注没有与我们绘制的图形保持一致，如图所示

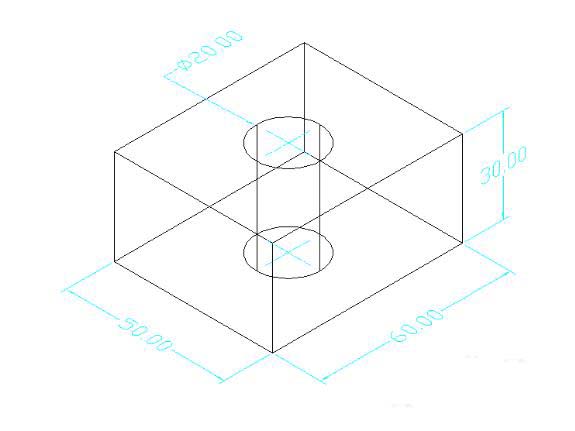

正确的标注方法如图所示
二、那么如何来标注三维的等轴测图呢？

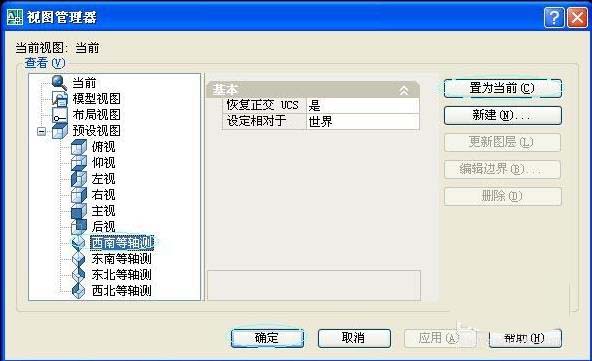

1、打开AutoCAD软件，进入到三维坐标界面。在命令行输入V命令按回车键，选择西南等轴测→置为当前→确定。如图所示，就进入到三维坐标。
2、现在我们可以先标注长为60，宽为50的线，在命令行输入dal命令按空格，接着捕捉线段的两个端点就可以标注出尺寸，如图所示

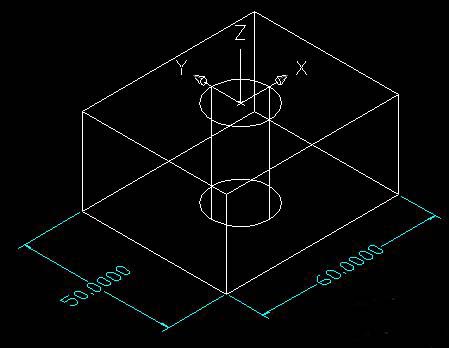

3、在命令行输入ucs命令按空格键→输入n按空格→在圆柱的上圆心点击左键，就可以把坐标原点定在上圆柱的圆心。如图所示

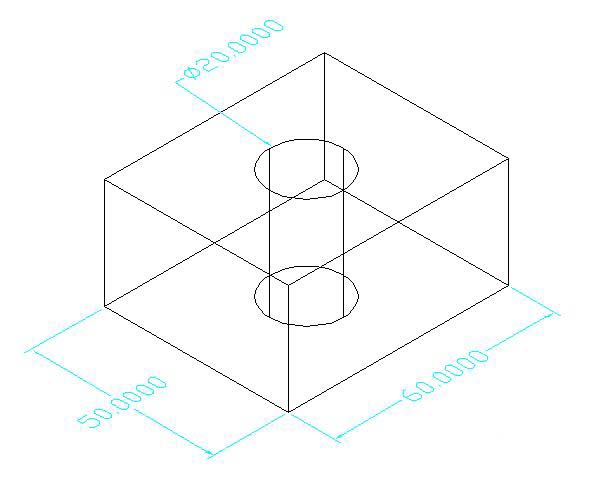

4、在命令行输入ddi命令按空格键，捕捉圆就标注出直径，如图所示
5、在命令行输入ucs命令按空格键→输入n按空格→把坐标原点定在右上角点。在命令行输入ucs命令按空格键→输入x按空格→指定绕x轴的旋转角度为90按空格键。

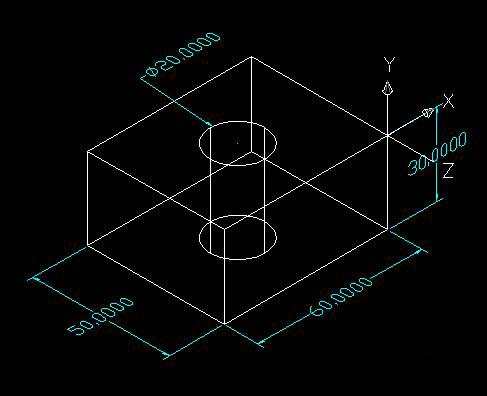

注意：这时的坐标轴已经发生变化，接着在命令行输入dal命令，捕捉线段的两个端点进行标注，如图所示
以上就是cad三维标注的方法，希望大家都喜欢，请继续关注脚本之家。
