cad想要插入图形，该怎么插入呢？下面我们就来看看cad插入图片的教程。

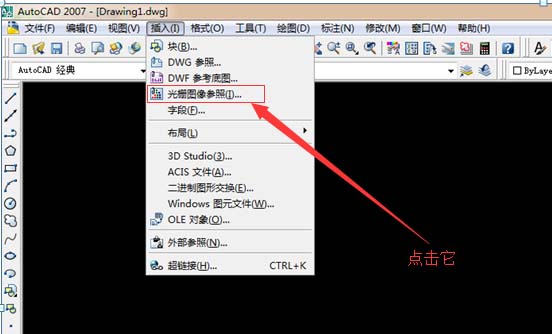

1、打开需要插入图片的cad图纸，然后点击上面工具栏中的插入→光栅图像参照（I）功能键。

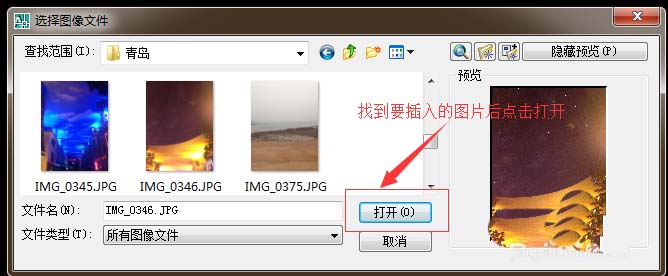

2、在弹出的“选择图像文件”对话框中，在左上角“查找范围”里找到要插入的图片后点击打开。

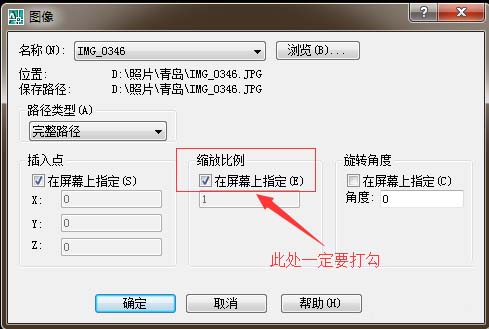

3、这时会弹出“图像”对话框，在路径类型这里设置好路径后（选择完整路径），然后在缩放比例处的在屏幕上指定前打勾，最后点击确定。

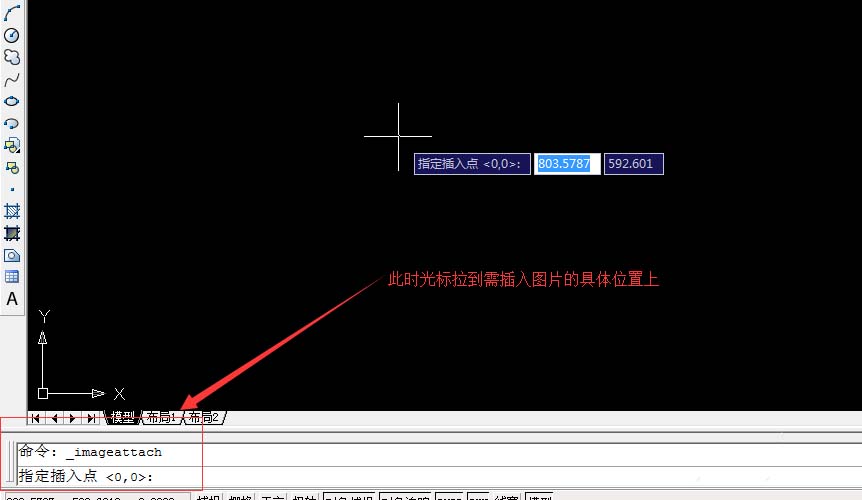

4、这时在命令栏出现指定插入点(0,0)的提示，我们把鼠标光标拉到cad图片需要插入的具体位置上，然后按Enter回车键。

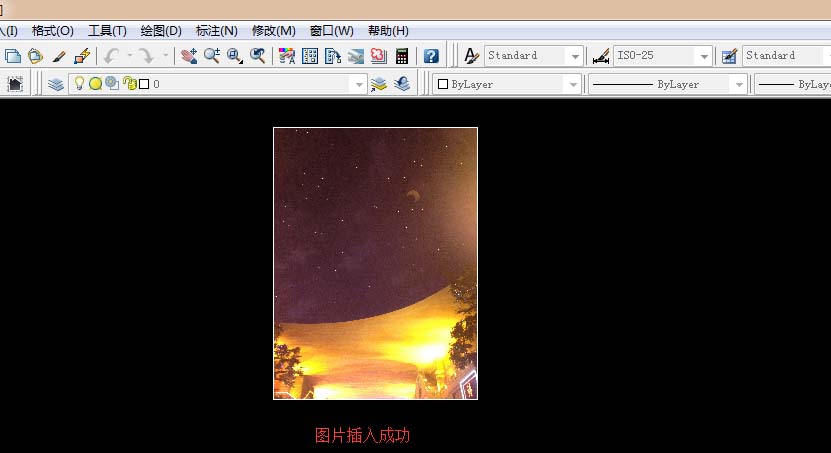

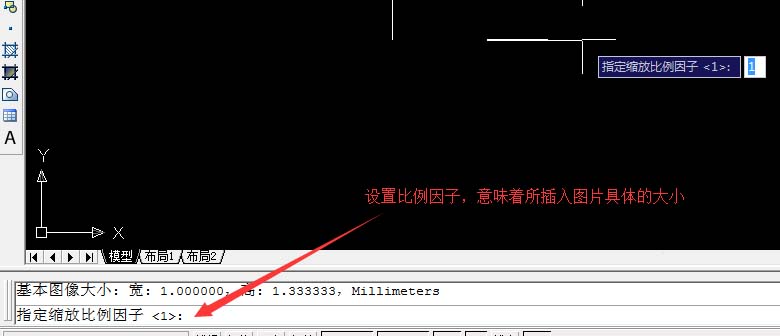

5、这时命令栏出现指定缩放比例因子（1）的提示，我们根据需求设置好比例因子后按回车键。这时图片已经成功插入到cad中了。

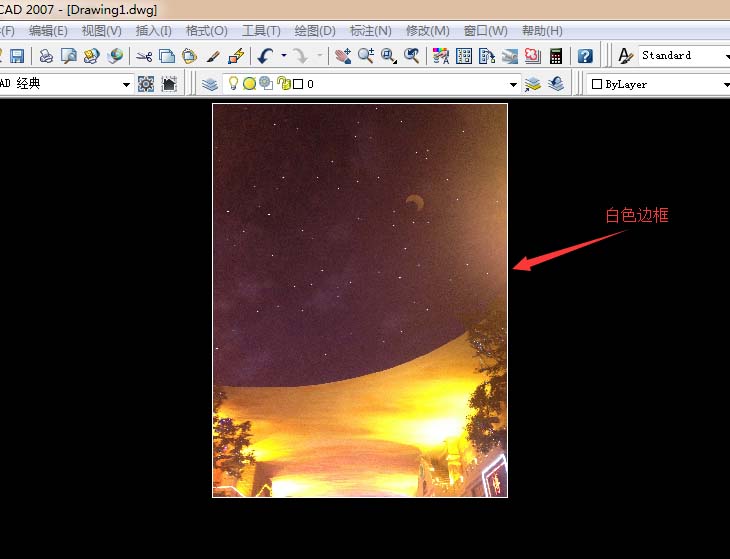

6、到了这一步我们仔细观察可以发现到所插入的图片四周白色的边框，如果觉得不好看我们可以通过以下步骤把边框消除掉。

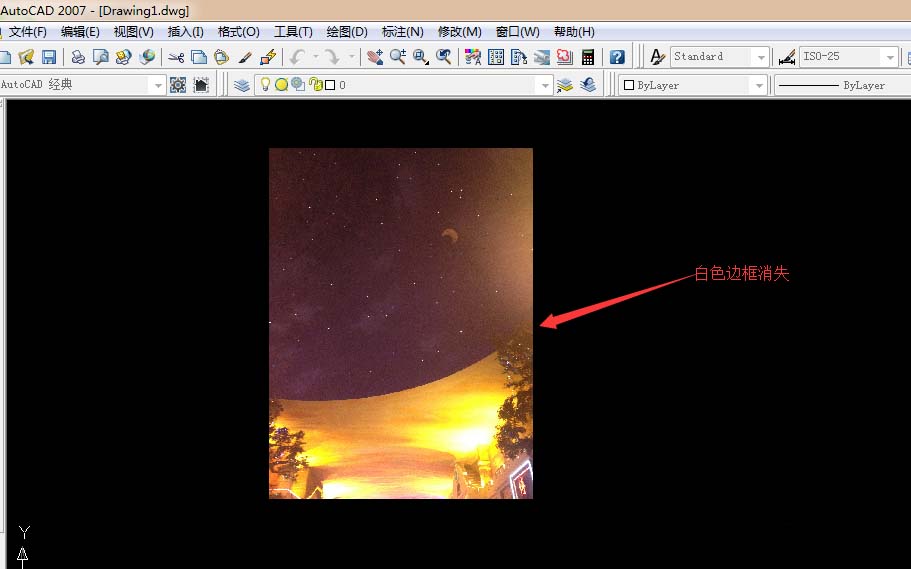

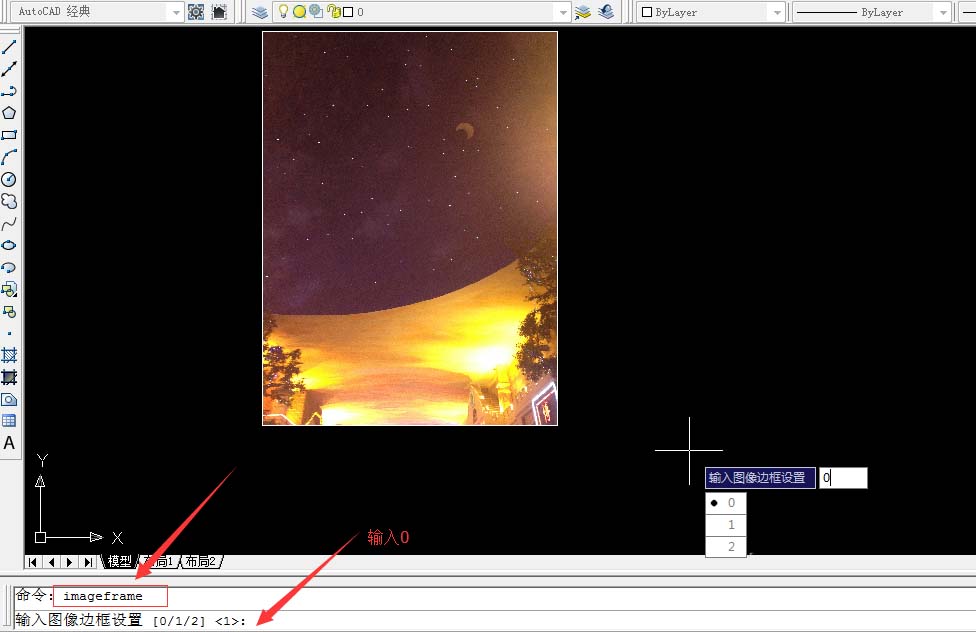

7、首先在命令栏里输入“imageframe”后按Enter回车键，接着出现“输入图像边框设置”后输入数字0再按Enter回车键，这样图片四周的白色边框就消除掉了。
以上就是cad插入图片的教程，希望大家喜欢，请继续关注脚本之家。
