通过本经验的绘制，让读者掌握同心圆和椭圆的绘制方法，掌握椭圆的极轴阵列方法，从而完成水晶灯的绘制。

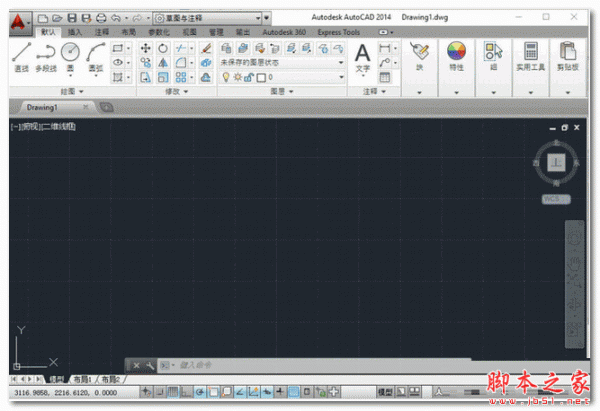

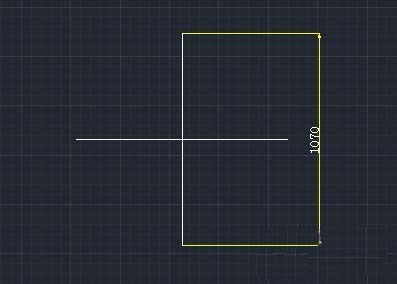

1、正常启动autocad2013软件，执行“直线”命令（L），打开“正交”模式，绘制二条相互交叉且长度为1070mm的直线。

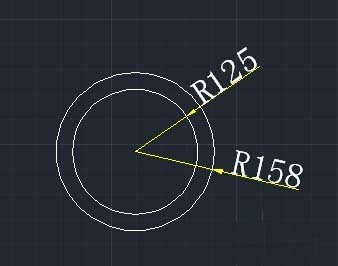

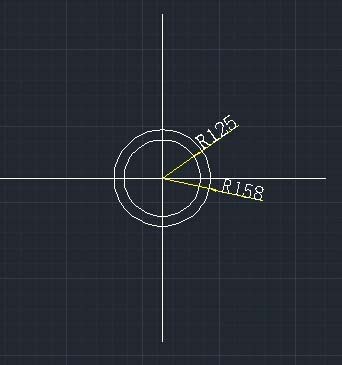

2、执行“圆”命令（c）,以交叉点为圆心，绘制二个半径分别为125mm和158mm的同心圆。

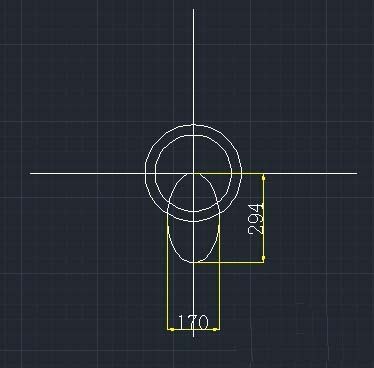

3、执行“椭圆”命令（EL）,根据命令行提示，默认系统设置，并按空格键确定，系统提示选择“椭圆的端点：”，选择同心圆的圆心作作为椭圆的端点，打开“正交”模式，向下移动光标，输入椭圆长轴为294mm,并按空格键确定，再输入短轴半径85mm,然后按空格键确定，就绘制出了一个长轴和短轴分别为294mm和170mm的椭圆。

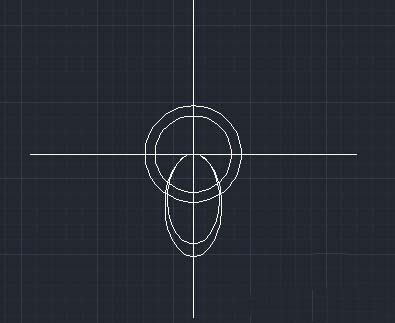

4、用同样的方法，过同样的点作为端点，绘制一个长轴和短轴分别为336mm和186mm的椭圆。

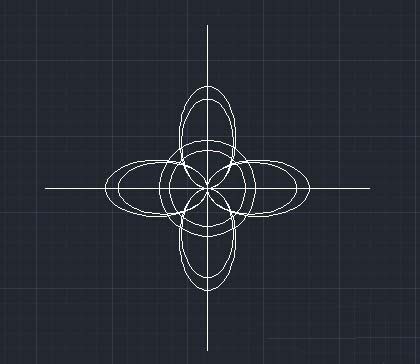

5、执行“阵列”命令，根据命令行提示，选择二个椭圆为阵列对象，按空格键确定，系统弹出阵列方式菜单，选择“极轴（PO）”选项，系统提示“指定陈列中心点[基点（B）、旋转轴（A）]：”，按空格键确定，系统默认为“中心点”，选择同心圆的圆心，根据命令行提示，选择“项目（I）”选项，并按空格键确定，然后根据提示输入阵列数为“4”，并按空格键确定即可。至此，水晶灯绘制完成。
