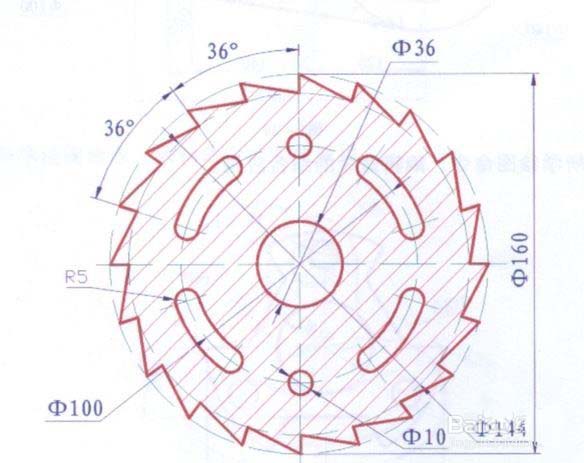

CAD 培训习题1-32 锯齿盘绘图技巧，对于初学者来说，学习完这些步骤将很快也能绘制出这个锯齿盘图形。
1、打开CAD进入绘图界面
1）以任意位置先做一个十字的中心线，设置好线型，颜色
2）以中心线的交点为圆心绘制直径160和直径144的圆（这两个圆是做辅助用的）
3）输入直线命令（简写：L）以中心线的交点为直线的起点，做角度线（126度），直径长度只要超过直径160的圆就可了。
4）重重直线命令，再绘制一条角度线（162度）

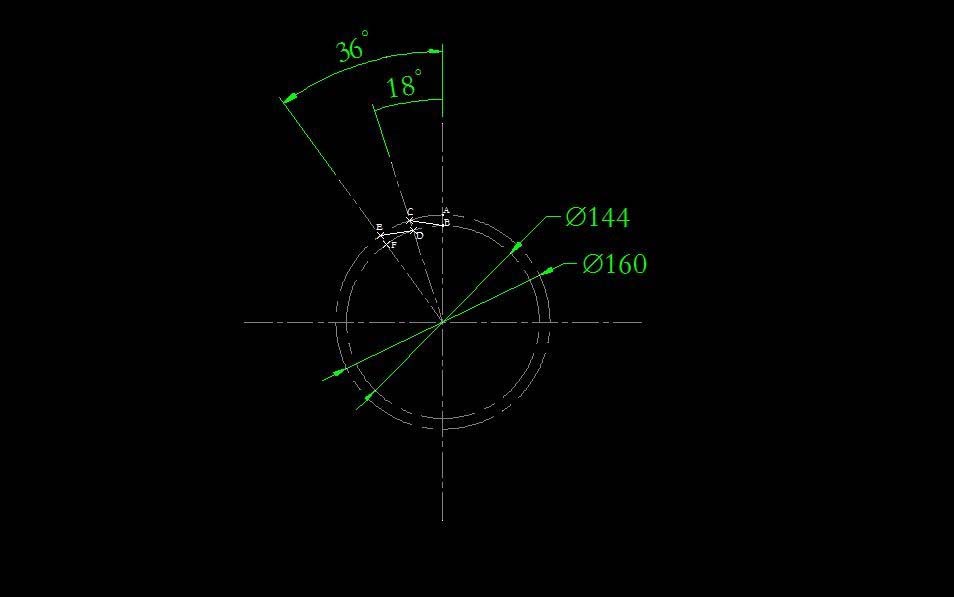

效果如图

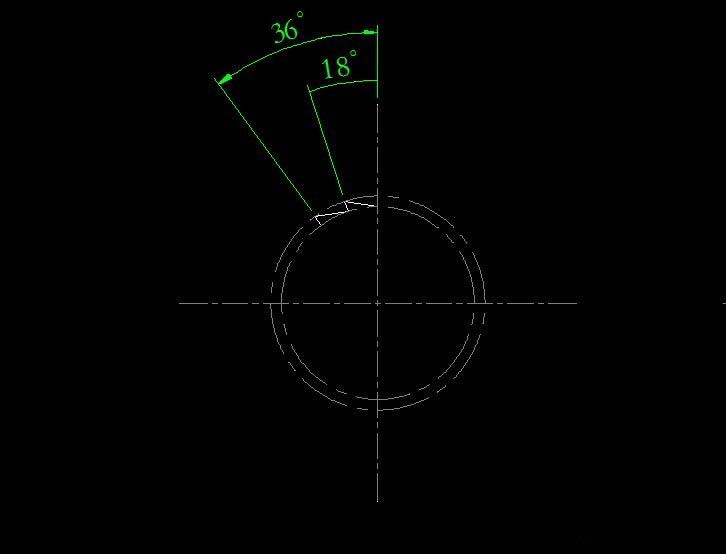

2、角度线绘制好之后，再利用直线命令，将BCDEF这五个点按顺序连接起来，效果如图

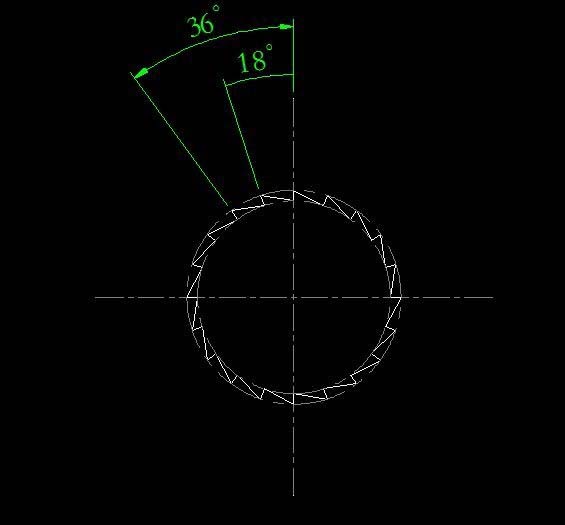

3、利用陈列命令（简写：AR，用环形陈列)
4、主轮廓完成之后，开始绘制里面的图形元素（弧形腰形孔、圆孔）
1）利用直线命令，先绘制两条角度线，一条是126度，另一条是162度
2）利用圆的命令，以十字中心线的交点为圆心，绘制一个直径为100的圆（做中心圆用）
3）利用偏移命令（简写：O），将直径100的圆内、外各偏移一次，偏移距离为5
4）找到126度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆
5）找到162度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆
6）修剪半径为5的圆以外的部分，效果如图
7）找到垂直中心线与直径100的圆的交点为圆心（上下各有一个点），绘制一个直径10的圆，
8）以十字中心线的交点为圆心，绘制一个直径为36的圆

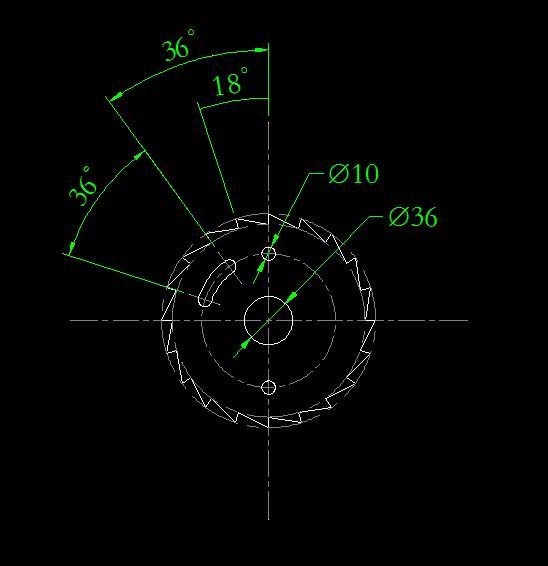

效果如图
5、利用镜像命令（简写：mi）
1）将左边的弧腰形孔为镜像对象，十字中心线的垂直线为镜像点
2）将上半部分的两个弧形腰形孔为镜像对象，十字中心线的水平线为镜像点

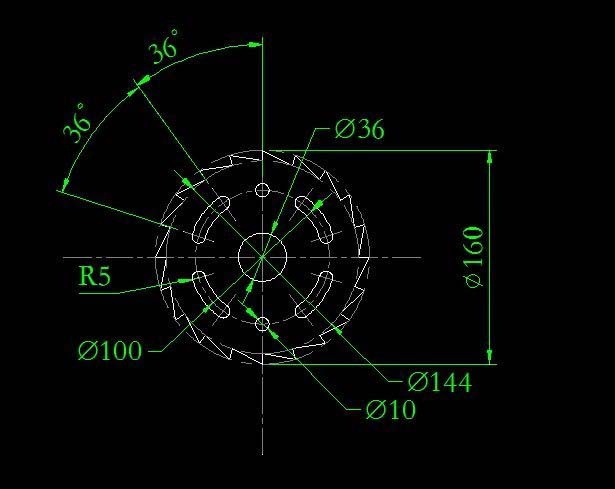

镜像完成后，再做最后的整理和标注。效果如图
