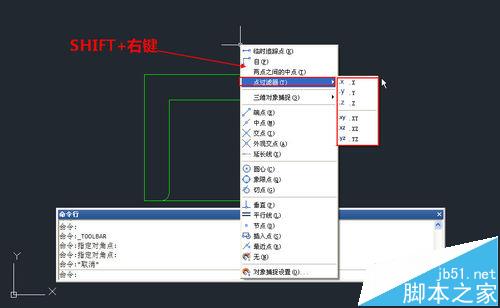

当我们在CAD中打开捕捉工具按SHIFT+鼠标右键打开捕捉的快捷菜单的时候，会看到有一系列选项叫点过滤器，下面有X\Y\Z\XY\XZ\YZ等好多选项，这个到底怎么用，如下图所示。
1、所谓点过滤器，就是在捕捉的过程中只从捕捉的点取一个或两个坐标，然后在捕捉其他点得到其他坐标。下面我们就通过一个练习来交接一下点过滤器的用法，练习图如下。我们也可以先简单画一个矩形来完成下面的练习。

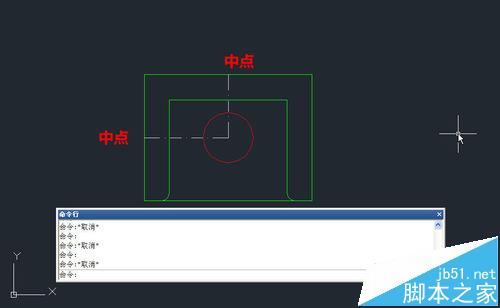

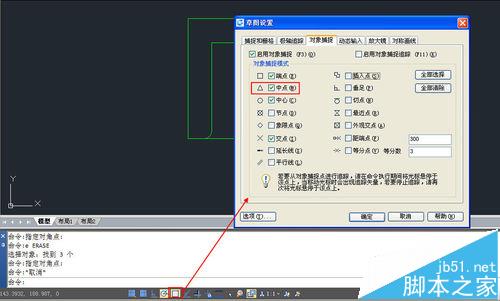

2、绿色是现有图形，我们要画一个圆，圆心对齐横竖两条直线的中点，也就是说要取顶部直线中点的X坐标，取侧面直线中点的Y坐标，Z轴可以忽略。在底部状态栏右键单击对象捕捉按钮，确认中点捕捉选项已经被打开，如下图所示。

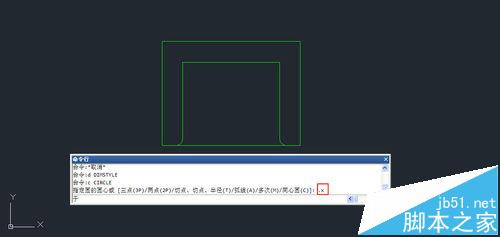

3、输入C回车，执行画圆命令，圆的默认方式是圆心半径的方式。此时我们可以按SHIFT+右键打开捕捉快捷菜单，然后再到里面选点过滤器>.X，这样操作太麻烦了，我们可以直接在命令行输入.x，回车，如下图所示。
4、命令行会出现一个字的提示：于，就是让我们到图中拾取X坐标。将光标移动顶部直线的中点附近，当出现中点捕捉标记时单击，如下图所示。
5、获取X坐标后，命令行会提示（需YZ）。将光标移动到侧面直线的中点附近，出现中点捕捉标记的时候单击，如下图所示。
6、在获取了YZ坐标后，圆心点已经完成定位，圆已经出现，提示输入圆的半径。输入合适的半径值，如30，完成圆的绘制。
小结：
因为通常绘制的是平面图，当我们获取某一点的X坐标后，软件会自动使用另两个坐标的组合点过滤器。
如果在出现类似“于(需要YZ)：”提示时可以输入.y先定位Y轴坐标在定位Z坐标，但是好像无法利用这种方式分别获取三个点的XYZ坐标，不知道是不是CAD就是这样设计的，大家可以研究一下。在浩辰CAD当前版本中干脆不支持这种输入方式。
其实在CAD中组合两个点的XY坐标的方法不止一种，你可以想想还有没有其他方法。
