CAD提供了缩放（SCALE）命令来缩放图形的尺寸，但缩放命令只能进行等比缩放，也就是各个轴向上的比例相等。有些情况下，我们希望图形沿不同轴向按不同比例缩放，如果遇到这种情况怎么办呢？这个问题对于初学者可能有点难度，对于使用一段时间CAD的人来说不是什么难题，方法无外乎下面两种：如果图形比较简单，需要单方向调整尺寸时，可以使用拉伸(STRETCH)命令。
一、如果图形比较简单，需要单方向调整尺寸时，可以使用拉伸(STRETCH)命令

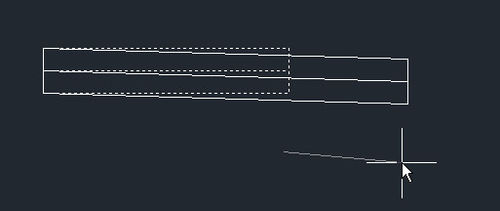

1、拉伸命令的快捷键是S，可见他是设计人员经常使用的命令。拉伸命令就是将图形被框选的顶点按指定方向移动，从而达到修改图形尺寸的目的。拉伸的方向可以用光标控制，因此可以沿轴向移动，也可以沿其他方向移动，如下图所示。
2、因此，只能说在某些情况下拉伸可以满足不等比缩放的需要。当图形所有顶点都被框选时，拉伸的效果等同于移动。而且圆、椭圆等一些图形是无法被局部拉伸的。
二、做成图块，调整图块各向比例
1、用图块B命令将图形创建为图块。

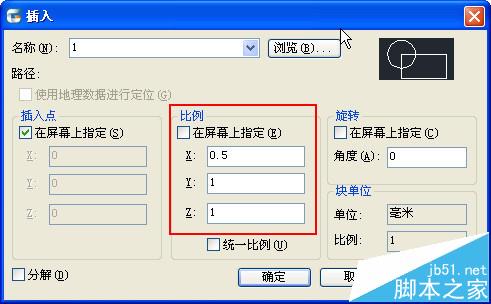

2、插入刚创建的图块，并在插入对话框中设置各轴向比例，如下图所示。如果创建这个图块只是为了不等比缩放图形，创建完图块后，可以直接在特性面板（CTRL+1）中修改图块各轴向的比例。
3、如果需要图形变回分解、可编辑状态的话，需要炸开X图块。
4、如果此图块不再使用，最好用PU命令将这些临时定义的图块清理掉。
总结

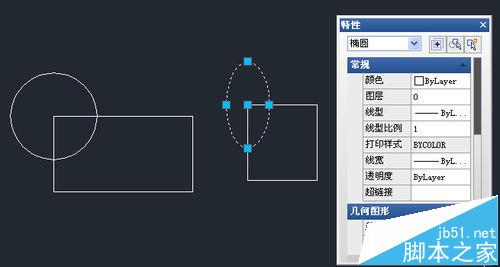

1、各向比例不相等的图块是无法用参照编辑（REFEDIT）命令编辑的，在以前很多人遇到图块双击不能编辑的问题都是这个原因。高版本CAD的块编辑（BEDIT）编辑的是块定义，双击非等比缩放图块可以进行编辑。对图块进行不等比缩放，不仅会带来图形外观的变化，一些图形数据也会发生变化，例如炸开这样的图块，圆会变成椭圆，如下图所示。

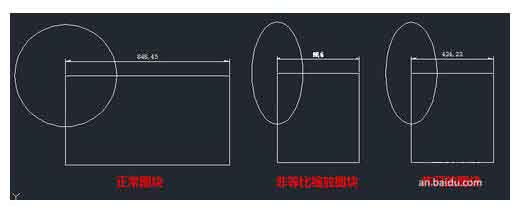

2、如果要缩放的图形包含标注，在图块被缩放后，标注尺寸值不会变，但文字和箭头都会变形，但炸开后，标注会恢复正常，标注值也会自动更新，如下图所示。
3、其实我也没有什么特别的技巧，只是大家常用的一些方法，同时将自己发现的一些相关现象给大家说一下，希望写出来对初学者能有一些帮助。
注意事项：
CAD低版本不支持块编辑（BEDIT）
