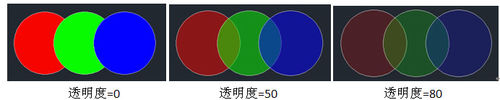

在CAD低版本中，当图纸中图形相互遮挡的时候，我们就需要设置图形的顺序，让一些文字、标注及必须显示的图形前置，而将填充等后置。在CAD高版本中，提供了对象透明度的设置，在图形相符遮挡时，可以设置对象的透明度，前后的图形都可以同时显示，如下图所示。
一、设置图层透明度

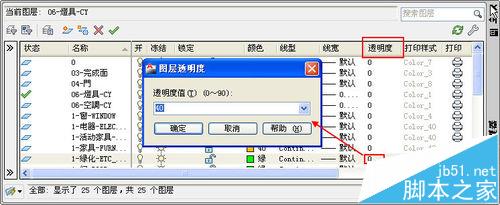

1、在CAD中打开图层管理器对话框，可以看到有一列是透明度，单击图层后面的透明度值，就会弹出图层透明度对话框，在其中可以输入透明度的数值，如下图所示。
二、设置对象透明度

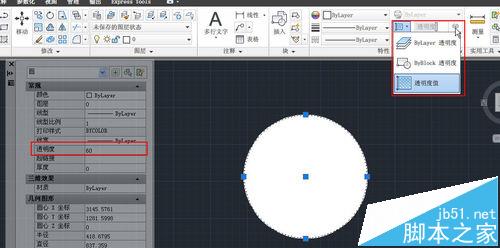

1、如果要单独设置某个对象的透明度，选中对象后，可以在特性面板的下拉框中设置透明度，如果使用经典界面，可以打开浮动的特性面板（CTRL+1）进行设置，如下图所示。

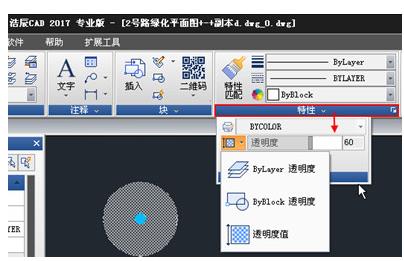

2、国产CAD中我看到浩辰CAD2017增加了透明度，只是在界面位置有所不同，如填充仍使用的是对话框，在命令面板中的位置不如AUTOCAD那么明显，如下图所示。
三、设置填充透明度

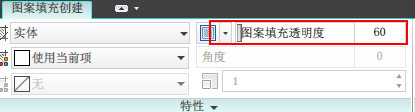

1、实体填充或渐变色填充容易和其他图形之间相互遮挡，透明度在填充对象上用得比较多，所以在填充对话框或填充面板中提供了透明度设置，在创建填充时可以直接设置透明度，如下图所示。
注意事项：
1、AUTOCAD 2011以下版本并不支持透明度
2、国产CAD中只有浩辰CAD 2017才支持透明度设置
