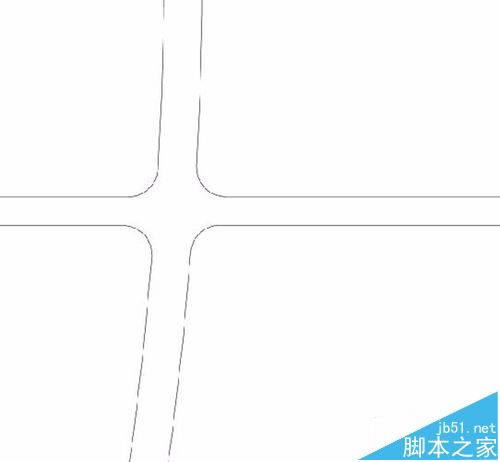

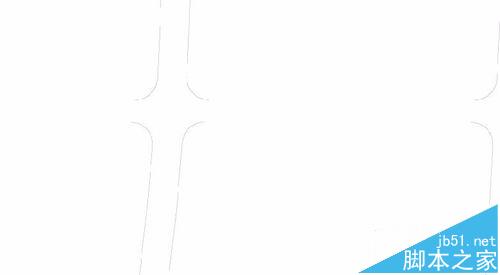

经常用cad软件作图，一直都很正常，最近才遇到一件令小编烦心的事情，就是cad文件里面图是完整的，打印预览的时候图也是完整的，但是打印出来之后，发现图中缺少很多线，不知道朋友们遇到过类似的事情没有，对于这种事情应该怎么办呢？如图，打印缺失线截图。
一、原因分析
线段缺失，从理论上来讲大致可能存在以下几种情况：
1、线段画在了不可打印的图层上，如Defpoint图层；
2、该线段所在图层被无意之中设置为了不可打印状态；
3、cad文件中，图层线宽不是默认线宽，导致打印之后不识别，所致；
4、打印设置里面没有按照对象线型打印，打印出错导致。
二、解决方法
1、遇见这样的问题，首先，应该冷静下来，然后打开cad软件的图层设置，检查缺失的线段是否位于Defpoint图层上。该图层是不可打印状态。

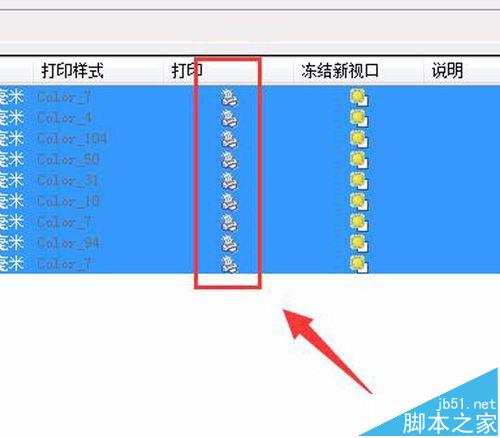

2、如果缺失线段没有位于Defpoint图层上，接下来要做的就是，检查线段所在的图层是不是禁止打印，如果是禁止打印，那么恭喜你，问题基本就找到了。若，图层状态正常，接着往下看，如图，小编的图层全是可打印状态

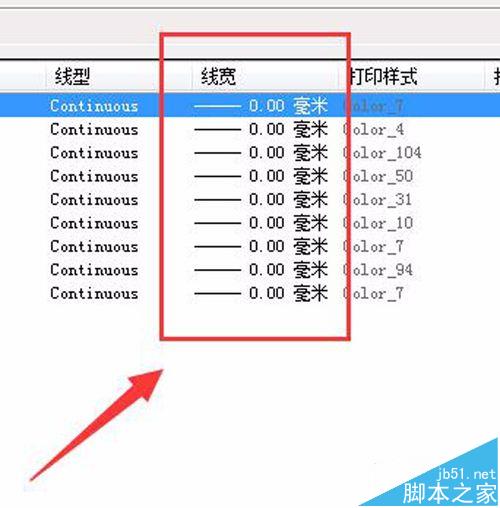

3、检查过图层状态正常之后，接下来要做的就是将cad图里面图层线宽设置为默认0线宽，如图所示

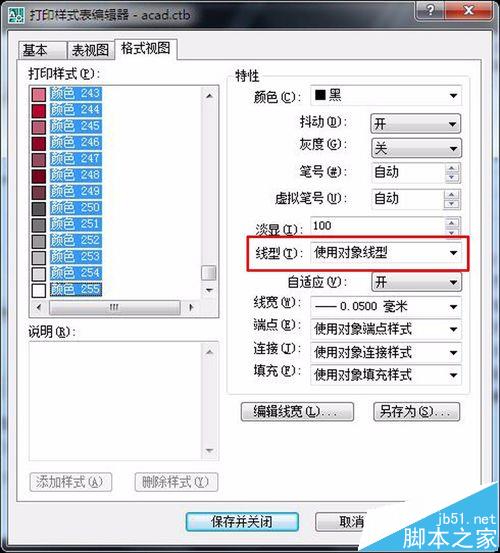

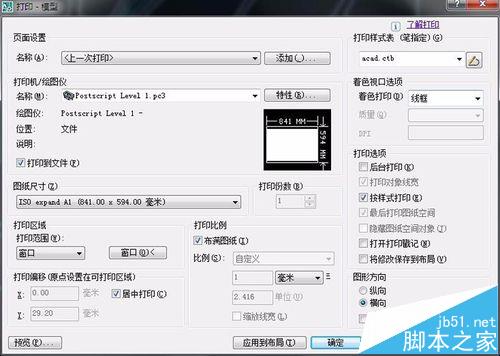

4、图层默认线宽设置完成之后，就是启动打印程序，在打印设置里面选择所有颜色，然后选择打印“线型”为“使用对象线型”重新打印，如图
5、检查打印结果，发现之缺失的线回来了，说明小编遇到的问题是出现在cad图层线宽和打印线宽不匹配。
