小编这次将为大家讲解如何用块快速标注粗糙度。

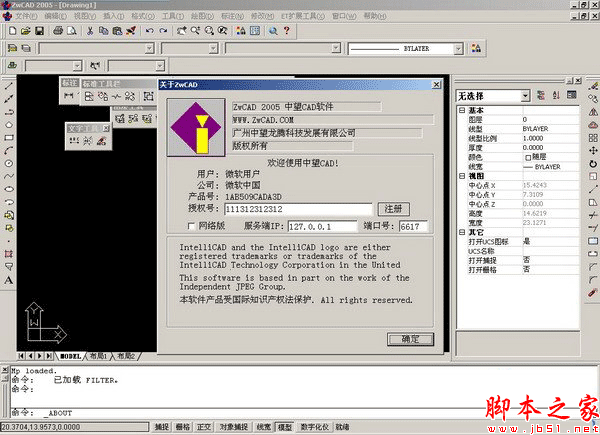

中望CAD 2005 简体中文版

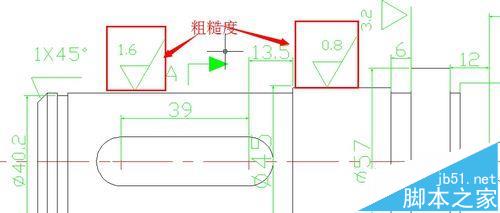

1、首先，我们看下粗糙度的符号，如图

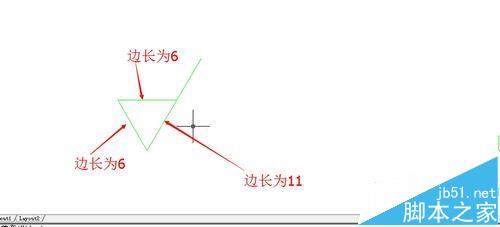

2、在空白处画出粗糙度符号，夹角为60°。

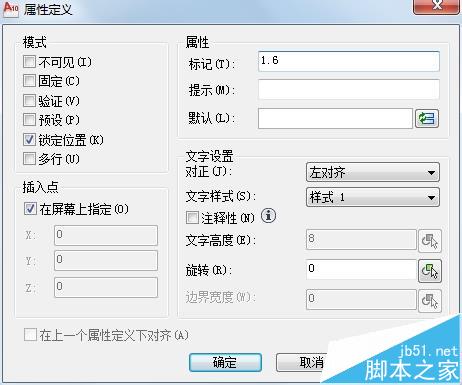

3、画出后，点击插入→定义属性；弹出属性定义对话框

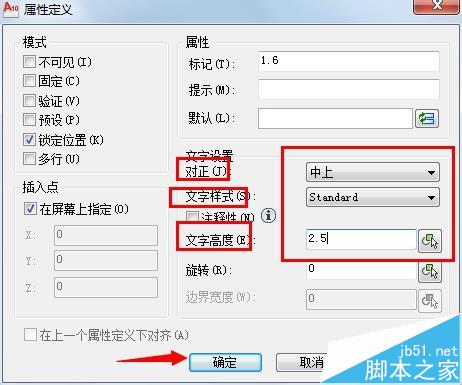

4、选择如下参数
对正：中上
文字样式：Standard
文字高度：2.5

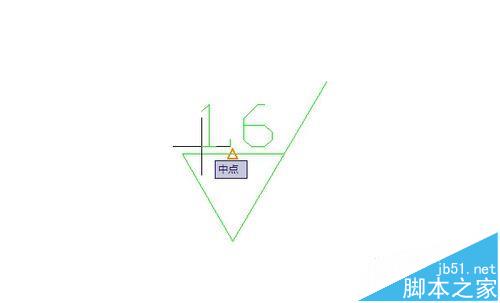

5、插入数字

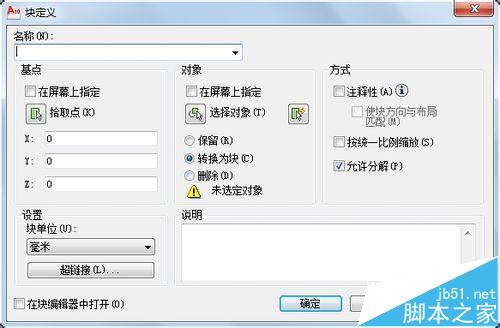

6、接下来创建块；插入→创建；弹出块定义对话框

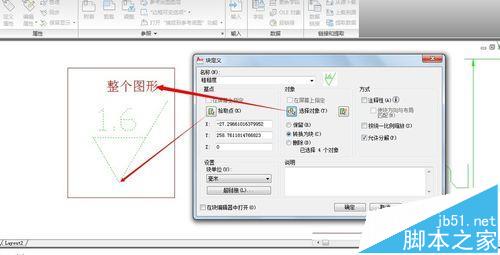

7、名称：粗糙度，拾取插入点；选择对象为整个图形

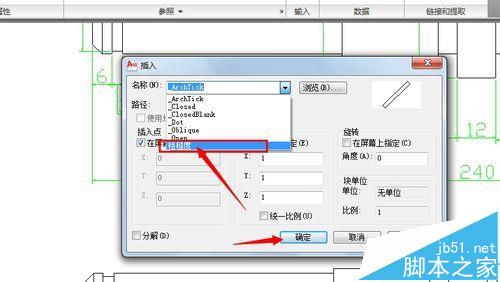

8、创建成功后进行插入：点击插入，选择粗糙度

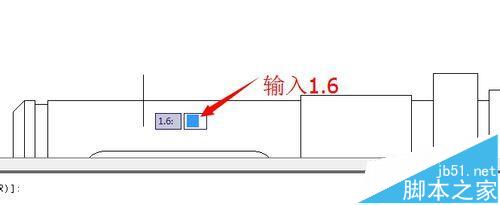

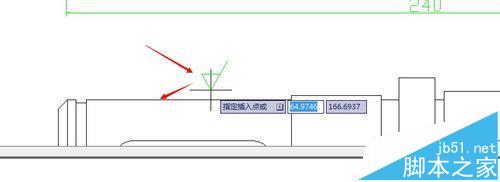

9、选择放置的位置；输入数值

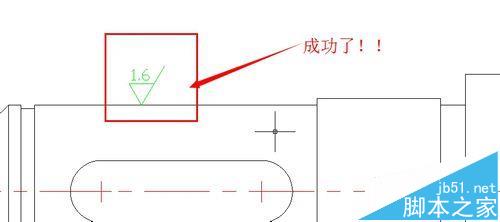

10、成功插入粗糙度！
