形位公差包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
1、形位公差包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪50年代前后，工业化国家就有形位公差标准。国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。中国于1980年颁布形状和位置公差标准，其中包括检测规定。形状公差和位置公差简称为形位公差。

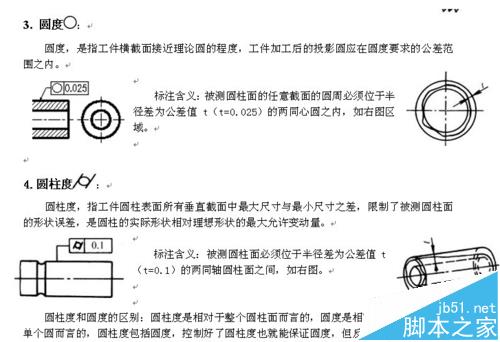

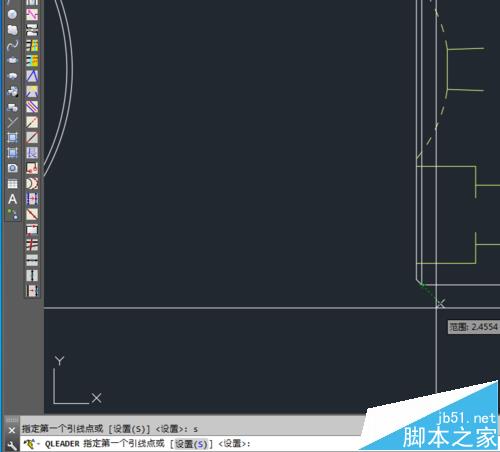

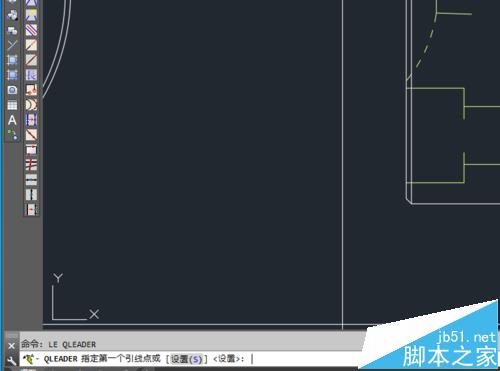

2、启动CAD2017软件，使用快捷命令LE;在弹出的指定第一个输入点时，先输入S；

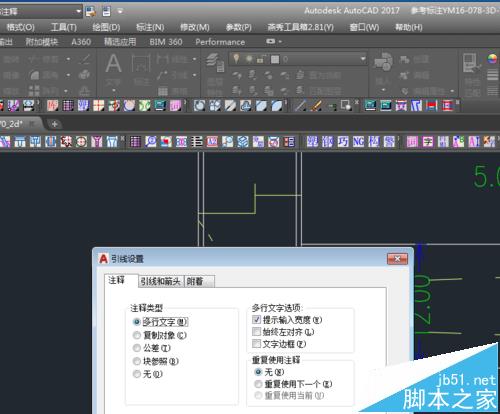

3、进入设置后，其会弹出快速引线设置，切换到公差选项，然后点确认；
4、按绘图窗口给出的提示指定第一和第二点后，其会弹出

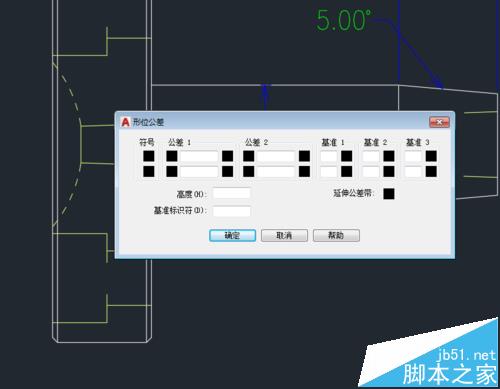

5、CAD2017形位公差设计界面如下；

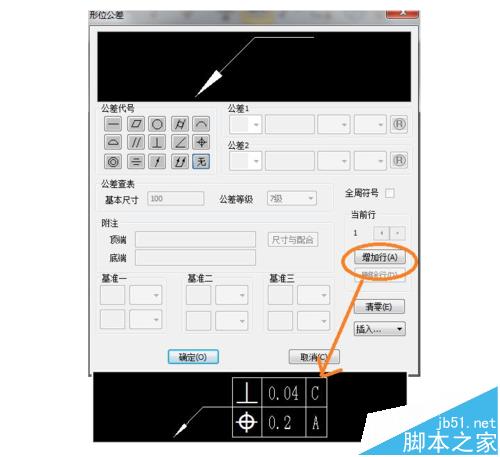

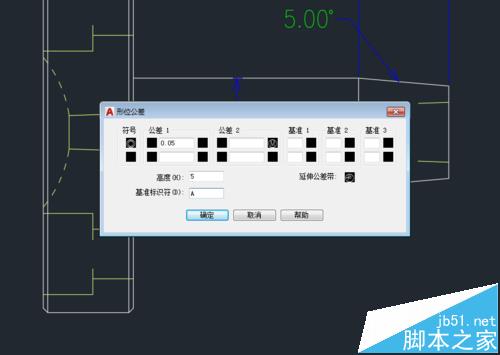

6、根据图纸的要求或需要添加的形位公差进行设置；

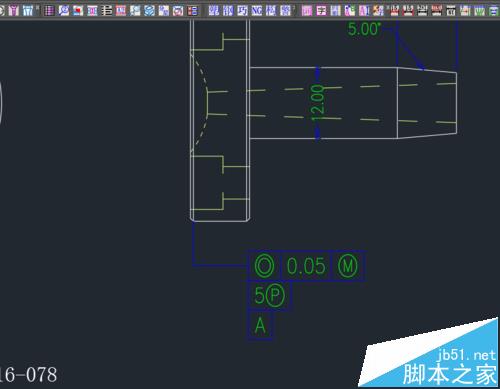

7、设置完成后，点确认，刚输入的CAD形位公差就如图所示；
8、形位公差的使用种情况下如下：“标注”→公差→选取需要的公差项目（14个形位公差项目）→输入偏差值→基准→确认→插入点→完成。在零件的尺寸之间有相互位置、形状要求的时候需要用到的。如：一轴的端面与轴线有垂直度要求的时候,标注如下：┴ 0.06 A 分别为：垂直度符号 偏差值 基准
