在UG NX、PRO/E等三维软件中，拉伸是很常用的。同样在AutoCAD软件中使用三维造型也要用到拉伸，但在该软件中，拉伸单独创建的封闭区域通常都是片体，不能生成实体。这里介绍一个它的解决方法。

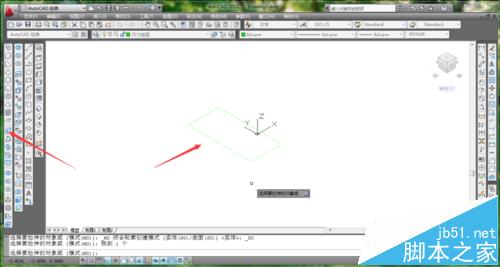

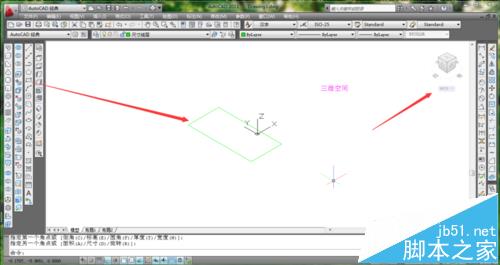

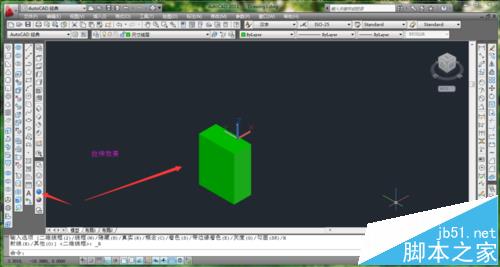

1、我们先使用长方形命令绘制一个长方形，调整到等轴测图模式，选择三维建模中的拉伸，指定高度，着色后效果如图所示，生成需要的实体。

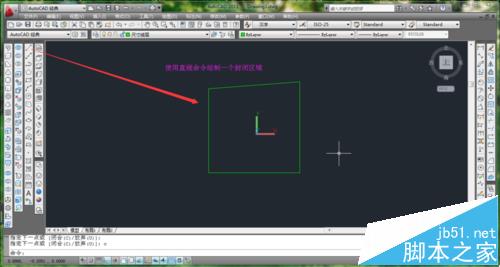

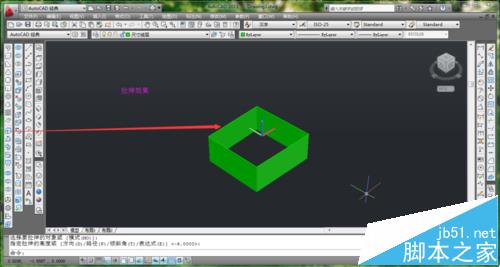

2、将该图形删除，我们重新使用直线命令绘制一个任意图形，使其封闭。再使用拉伸命令，选择绘制的相连线，指定高度，生成效果如图是一个片体。
3、不同的线条绘制拉伸出的结果不一样，这是因为像长方形、多边形、圆等这些形状在AutoCAD软件里面已经做成了模块，它们本身就是一个整体 。而我们用其它单独的线条绘制的封闭区域并不是一个整体，所以拉伸出来是单个的片体。

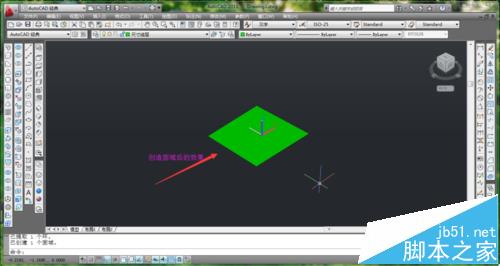

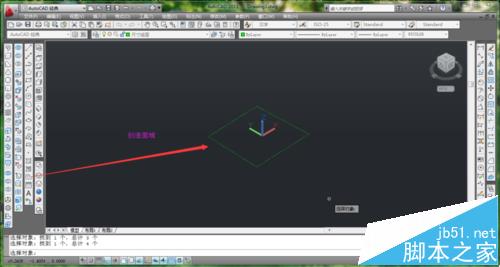

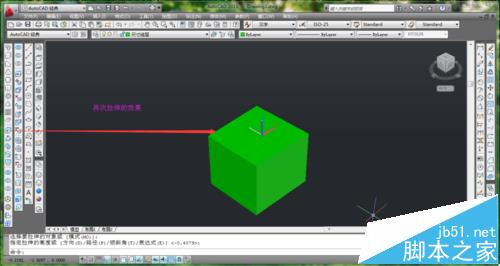

4、想解决这个问题，我们先要将需拉伸的封闭区域做成一个面域，如图所示选择面域，选取封闭的所有线条，生成面域后再进行拉伸，效果如图产生实体。
注意事项：
注意面域必须是封闭区域才能生成。
