有时候我们需要确定一下我们做的图形的重心在什么位置，方便我们做平衡设计，对于不规则的图形，想要精确找到中心，不借助辅助软件是很难做到的，下面就以Auto CAD2007和CAXA2015做个演示，如何查找我们想要的重心。
一、CAD2007

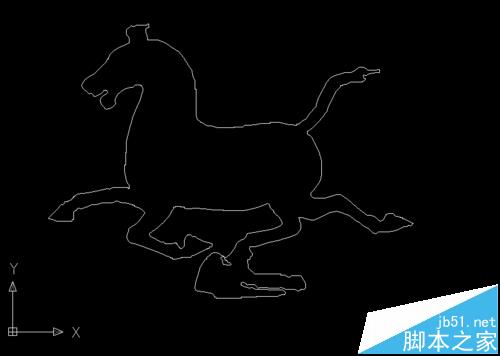

1、首先来看一下AutoCAD2007里面是怎么查找的。先来打开一个比较复杂点的图形如下图。
2、这是一个马踏飞燕的平面模型文件。看起来比较复杂，用普通划线确定重心是不可能的。下面就用cad2007查询命令里面的面域/质量特征命令来查找图形的重心。
3、第一步要生成一个面域，如果你的图形已经是一个面域可以跳过这一步骤。

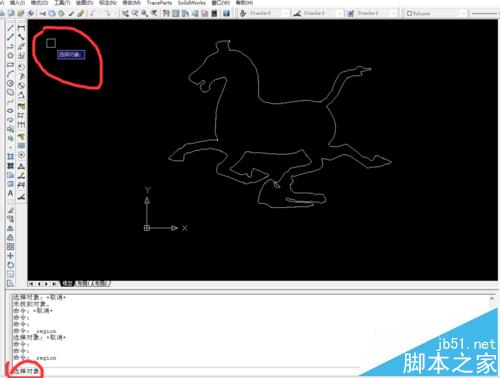

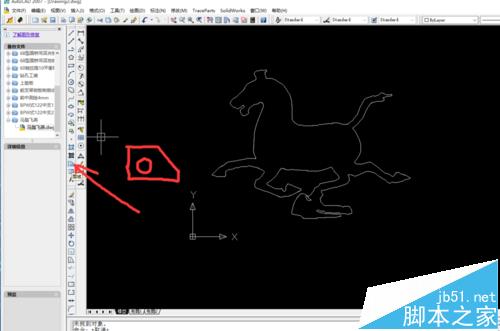

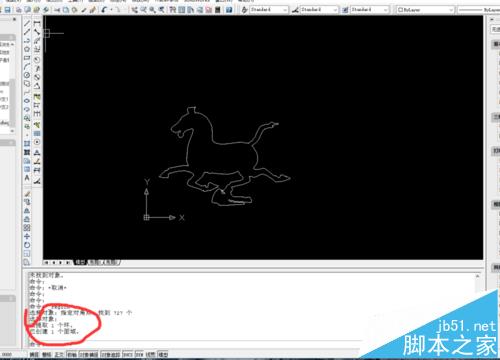

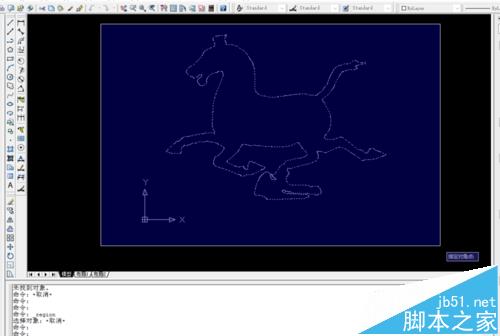

方法是：点击面域图标，系统提示选择对象，我们框选我们的图形， 确定。系统提示 已创建：一个面域。

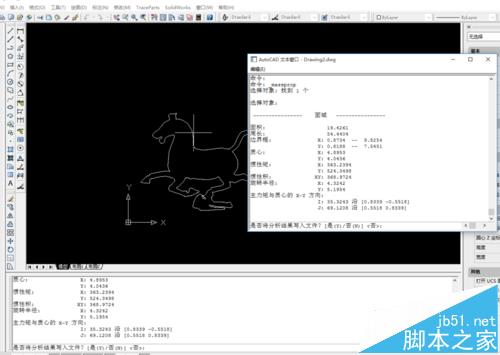

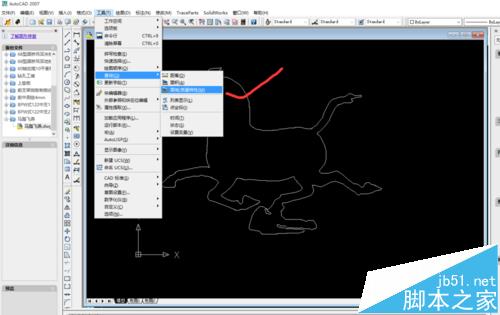

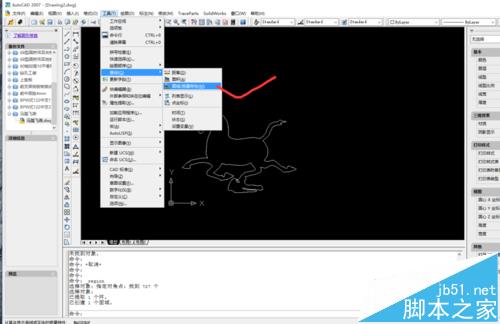

4、接下来点击工具-查询-面域/质量特征。选择我们刚刚建立的面域，确定。弹出一个类似于文本的文件。最下面是对面域的分析，其中质点就是面域的重心。
二、CAXA 2015

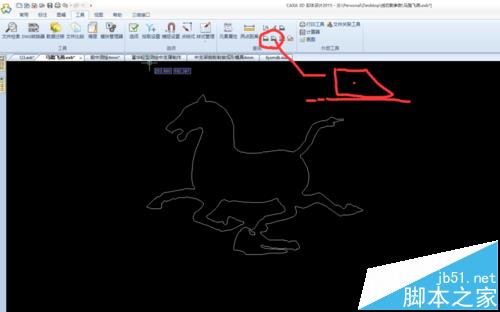

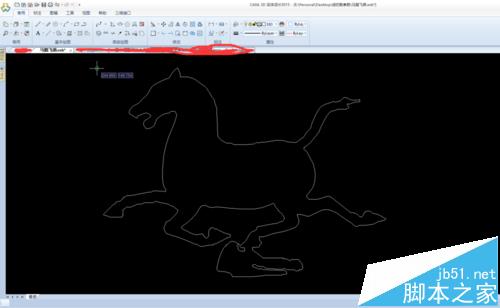

1、我用的是CAXA2015，是最新版本，旧版本的图标位置可能不一样，但功能是一样的。

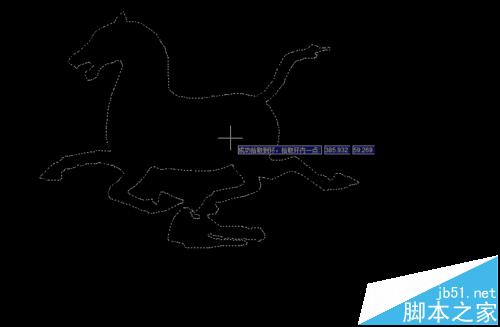

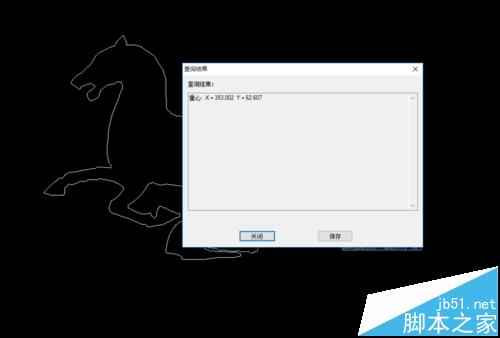

2、CAXA的这个功能更加简单有单独的命令，不用创建面域，就可以实现，工具-查询-重心。拾取封闭曲线里面的一点就可以，确定，弹出对话框显示重心坐标。
