想要使用cad画楼梯，如何操作呢？下面给大家讲解具体的使用CAD画楼梯的方法

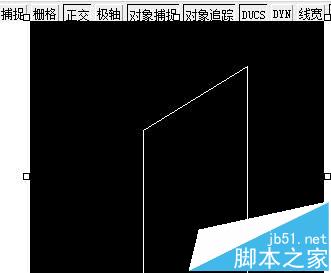

1、首先打开CAD，然后打开正交命令，执行直线命令，画出一个直角梯形

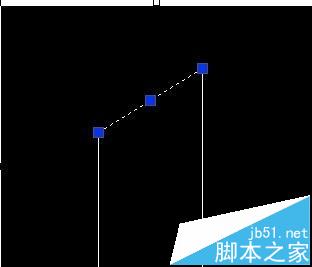

2、将图中选定的直线打断

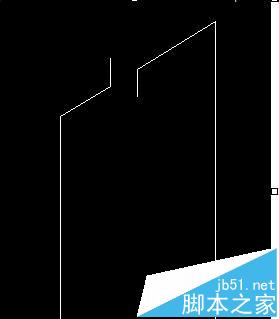

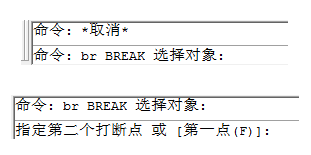

3、执行打断命令br，选定你要打断的第一个点，和第二个点，打断完

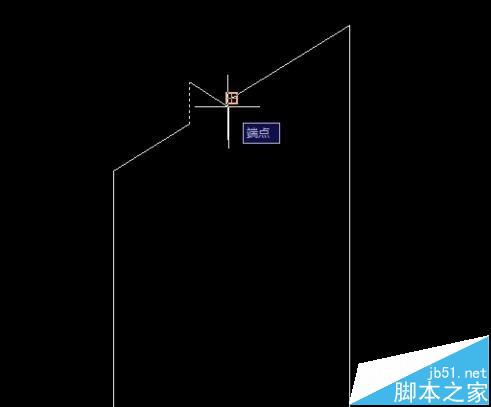

4、接着执行直线命令l，在打断的一端画一条线段。

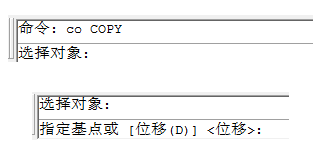

5、为了保证另一端的线段和原本画的线段等长，使用复制命令co 。

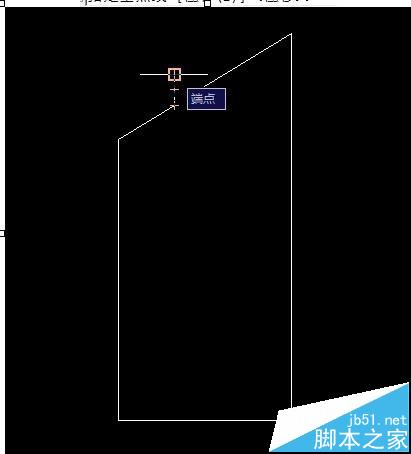

6、选择画完的选段，空格确认。命令蓝，要求选定基点。这里要注意选定线段的上部端点作为基点。然后选定另外个端点，如图所示。将鼠标移动到另外个端点，鼠标左击确认。就完成了复制粘贴

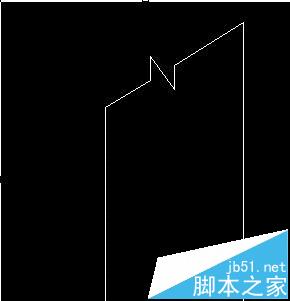

7、执行直线命令，将两个线段的上下端点连接起来。

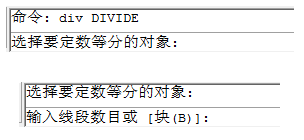

8、执行分段命令div，将最右边的直线进行分段

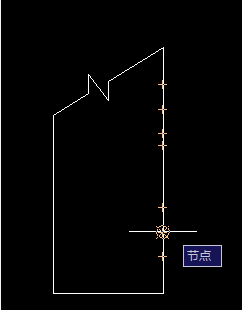

9、例如要分10段，则输入10。就对该直线分段成功。为了便于找到分段的点，打开对象捕捉。接着将鼠标移动到右边线段，你将看到分段点

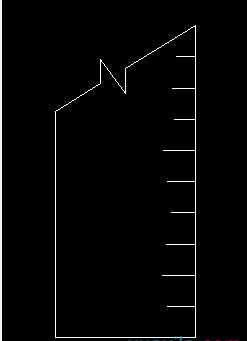

10、找到分段点之后，依次执行直线命令，画出相应个数的小线段

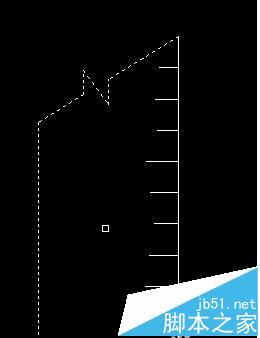

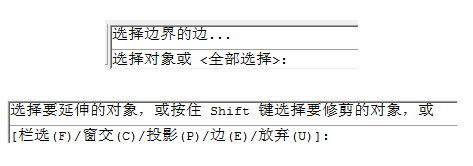

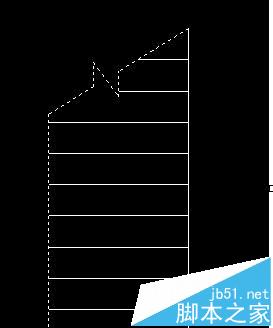

11、使用延伸命令ex。提示选择对象，鼠标框选，左边的线段和上边已经画好的折现线段，空格确定。命令行讲出现栏选一行，默认不需要输入任何字母，鼠标呈现正方形形状。将鼠标栏选，前面画的小线段，松开鼠标左键，就完成延伸命令
12、执行直线命令l，选定梯形中间的一点，画出直线。输入pl命令，命令行提示指定起点。选择画完的直线的上部端点。接着命令行提示(指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: )输入w。(指定起点宽度 <49.3600>: 0)命令行起点宽带输入0.接着CAD提示要求输入端点宽度，输入你要的数值。例如这里输入20.左击，就完成了箭头的绘制

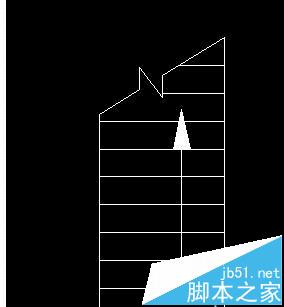

13、这样楼梯大致的绘制就完成了，如图所示效果
