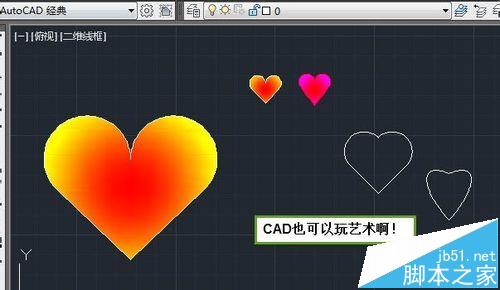

真的存在相同的了吗？我怎么搜了半天没搜到，这偏经验对会的人来说可能很简单，但是对于不会的人可能会很有帮助！这你教你用CAD画心形图案，其实通过这里你还可以发现很多，例如还可以绘制星星和花花草草图案，CAD还是很有艺术感的。
一、简单的直线加圆画心形

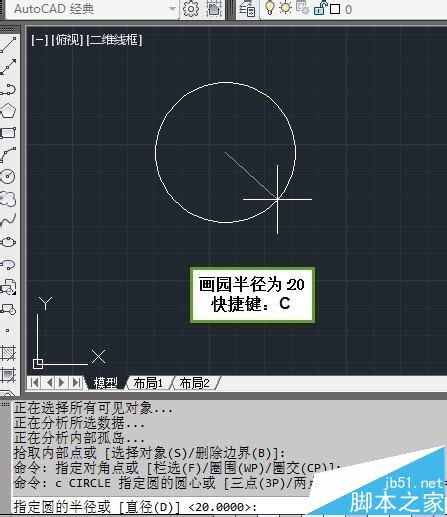

1、画一个半径20的圆，你也可以画其他半径，只要胖瘦掌握好看就ok。画圆快捷键C——随便选一个点为圆心——输入半径20——空格或者回车！

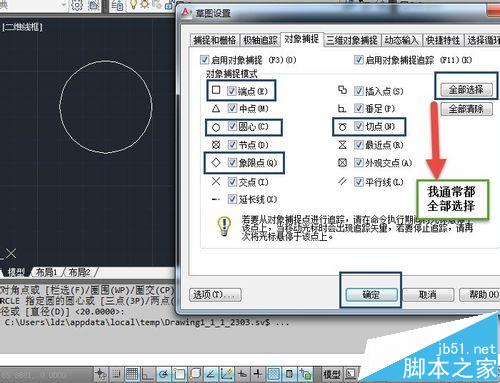

2、打开对象捕捉——勾选象限点，切点，和圆心，端点。——我比较懒就直接全部选择了——确定

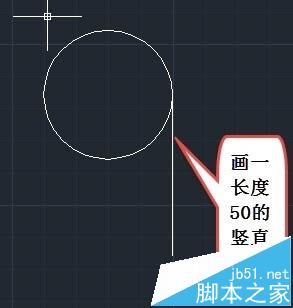

3、在圆的最左边或者右边象限点，为起点向下画竖线长度为50-60，我选择50。画直线快捷键L,竖直向下输入长度50——空格或者回车

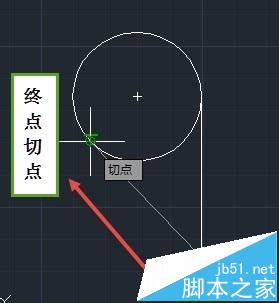

4、如图以竖线下端点为起点画圆的切点——注意切点符号。

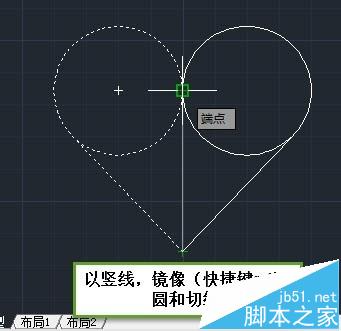

5、以竖线上下端点镜像圆和切线。镜像快捷键mi——空格——选择圆和切线——空格——选择竖线上下端点——要删除源对象吗——输入N——空格——镜像完成。

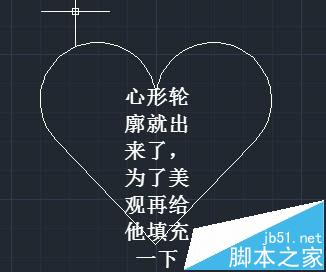

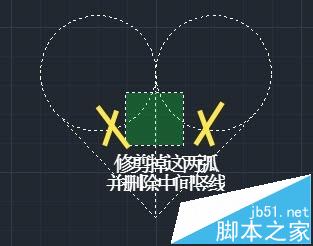

6、运用修剪（快捷键tr）删除多余线条，剩余即为心形。修剪tr——空格——选择全部——空格——修剪掉中间多余弧——空格，在删除（快捷键e）中间竖线就ok了

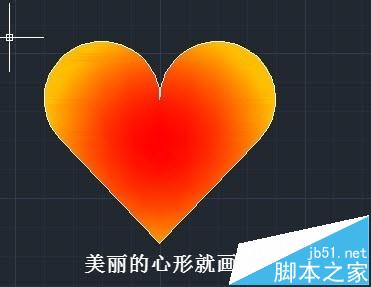

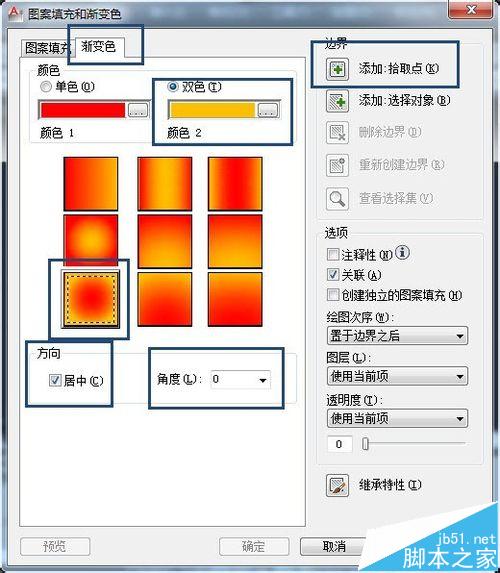

7、为了美观填充一下心形图案，快捷键h——如图选择渐变色双色——添加拾取点——点心形中间即可——确定。
二、用正方形加圆绘制心形图案

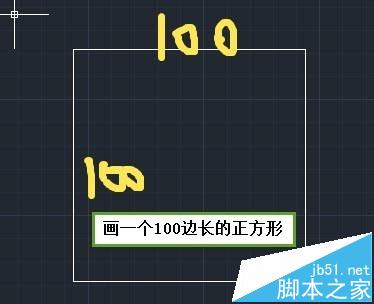

1、绘制一个边长为100的正方形，快捷键rec——空格-输入相对坐标@100,100——空格。

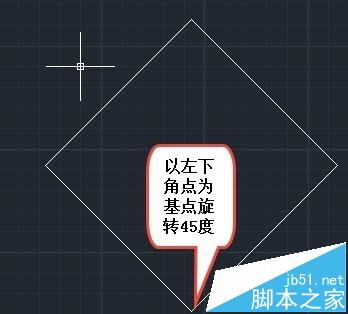

2、以正方形左下角为基点旋转45度，选中左下角——出现夹点——右键旋转——45度。

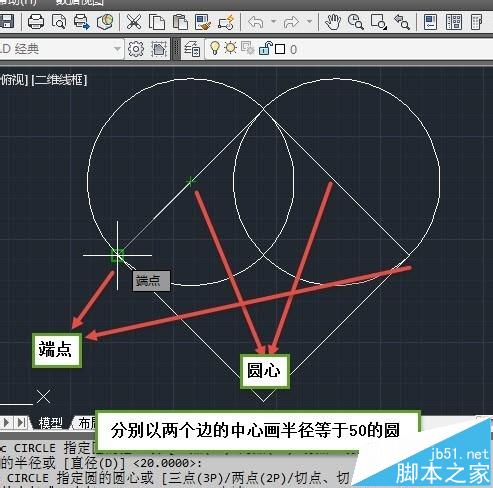

3、分别以旋转后的正方形（菱形），左右边的中点为圆心，绘制半径为1/2边长的圆。

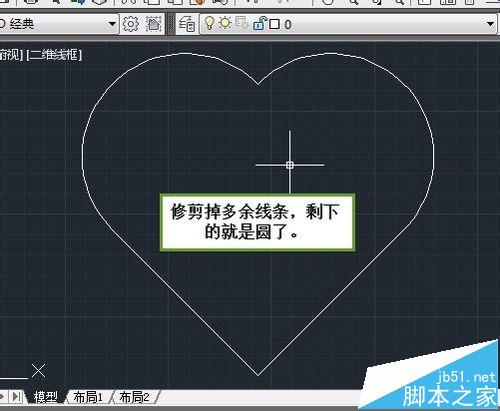

4、修剪掉多余线条，心形就绘制完毕了。
注意事项：掌握所绘圆的大小和直线长度，决定心形的胖瘦美观。
