在CAD的使用过程中，有时候需要要用到大量坐标的提取，如果单纯的去手动一个个的提取，将花费大量的时间和精力，而且还容易出错。本经验就来简单的阐述下CAD中批量提取坐标的方法。方法主要有2个：一是利用“list”列举工具；一是利用CAD“数据提取”工具。现分别将步骤演示如下：
方法一、利用数据提取工具提取坐标
数据提取工具是根据图层来提取数据的，所以在提取数据前，务必保证需提取数据在同一个图层。步骤如下：

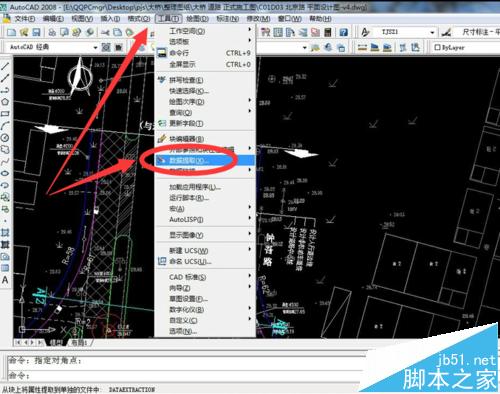

1、工具——数据提取。

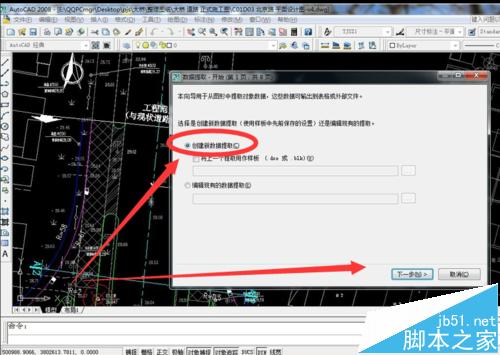

2、选择“创建新数据提取”，点击下一步。

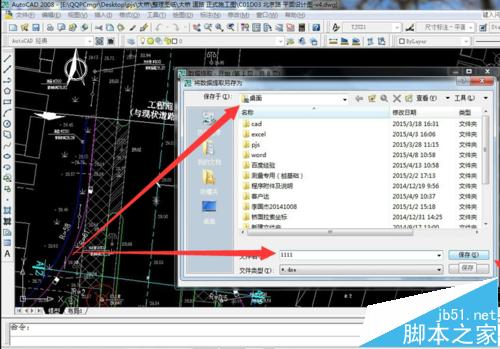

3、指定保存位置和名称。

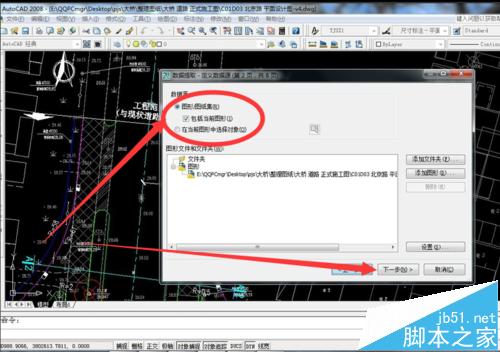

4、选择数据提取范围，勾选当前图形，下一步。

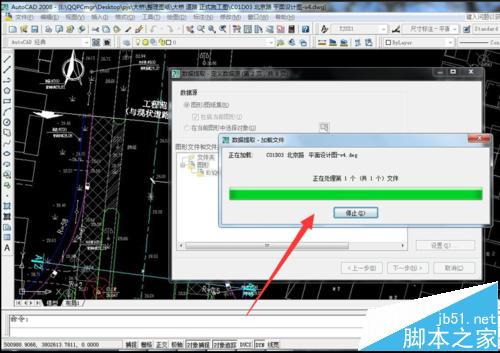

5、加载成功后，可看见各个图层的数据。

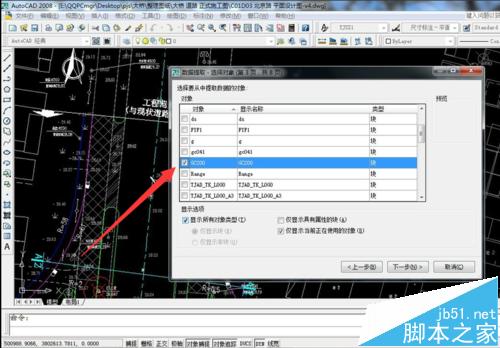

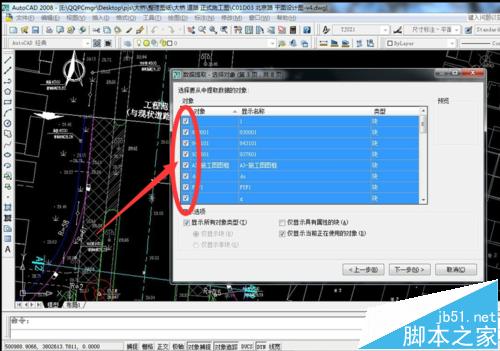

6、选择你需要提取数据的图层。

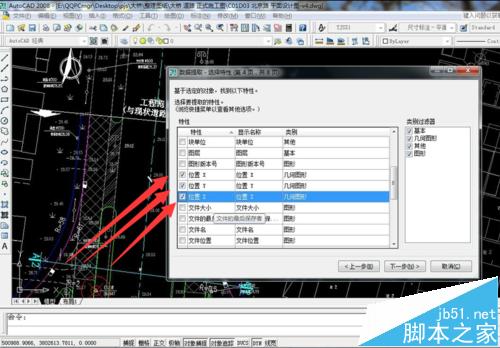

7、选取你需要提取的内容，选择点的坐标X、Y、Z坐标。如果是cad2010以上的版本，则只需选中“图形几何”就可提取坐标了。

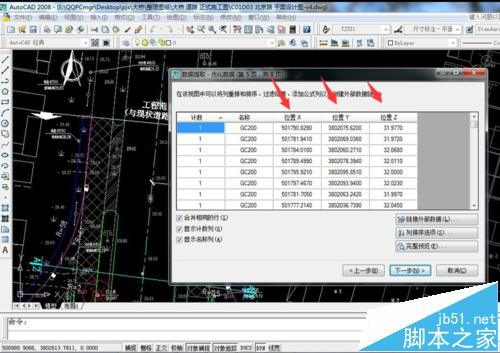

8、可以看见提取到坐标及点名，下一步。

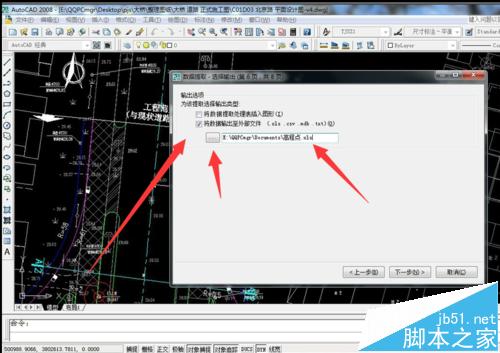

9、选择“将数据输出至外部文件”，指定文件格式为“xls”，excel格式，指定保存位置，点击下一步，完成。

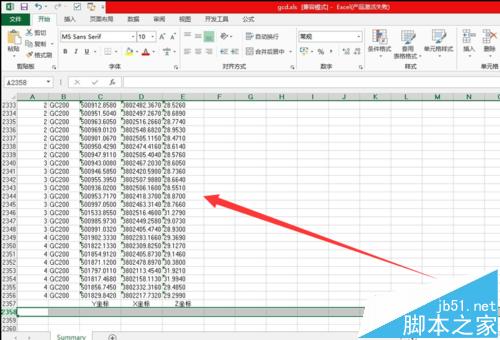

10、输出成果显示：
方法二、利用list工具提取坐标

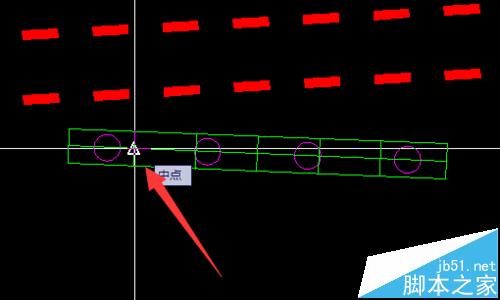

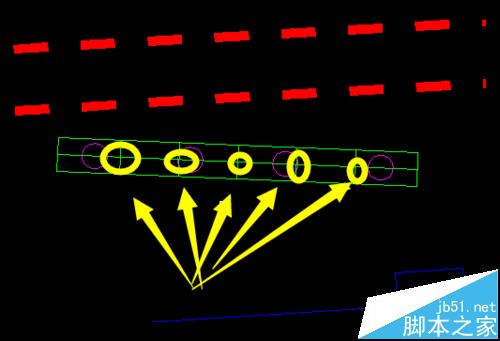

1、如图所示，根据要求，需要提取这5个点的坐标。

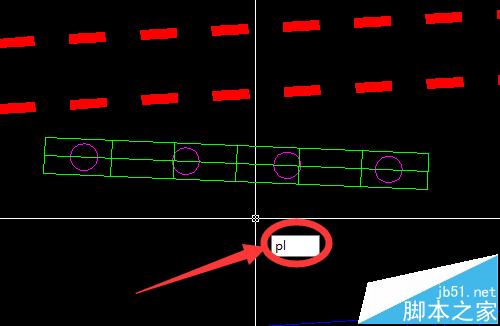

2、输入多线段命令“pl”，回车。

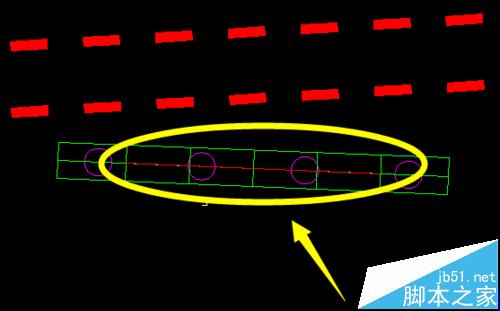

3、按照顺序，利用多线段工具，挨个点取5个点。

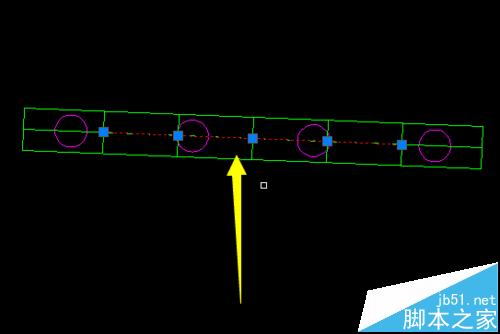

4、选中这条多线段。

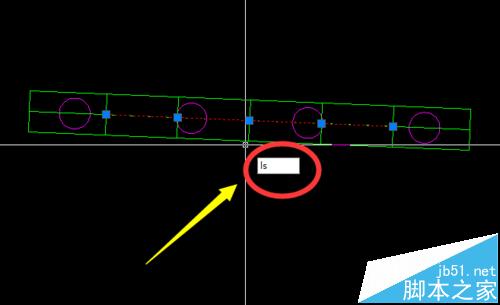

5、输入命令“list”，回车。

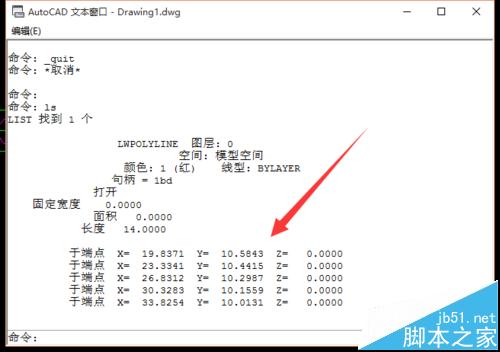

6、在弹出的对话框中，可以看见刚刚提取的5个点坐标。
