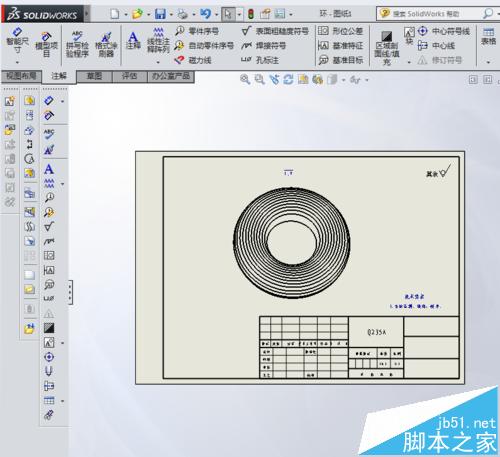

我的经验分享了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。接下来，我们在把它设置的更完善些，使solidworks中有的图层，在 AutoCAD也相应有。

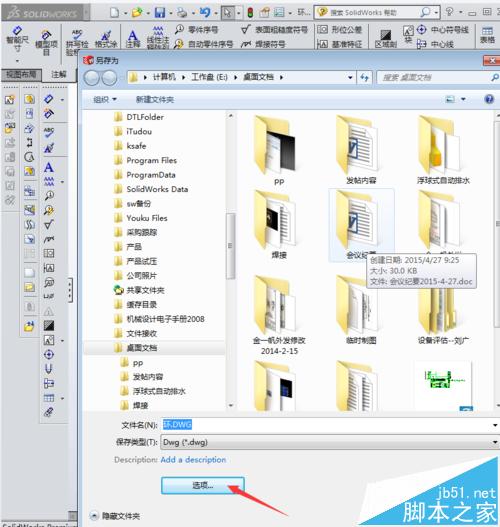

1、文件 / 另存为，选择保存类型为 DWG 或 DXF ，点击选项;

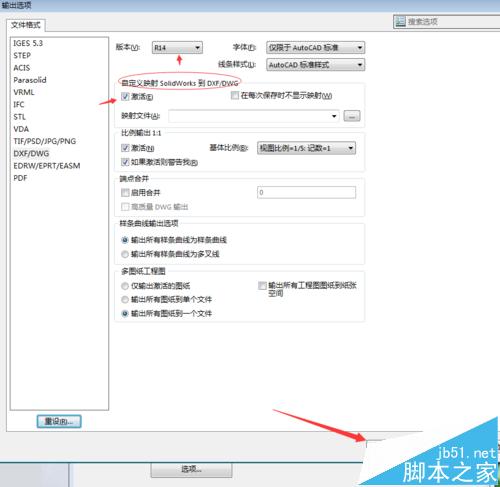

2、出现“输出选项”对话框，设置文字映射文件为“ Solidworks to dwg.txt ”

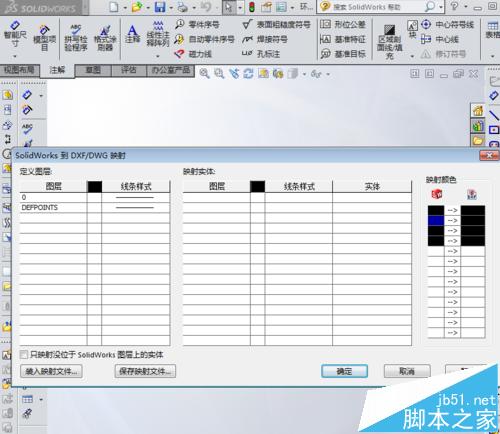

3、再按“确定”。系统返回到“另存为”对话框；按“保存”；在 “Solidworks 到 dxf/dwg 映射”对话框中设置图层。

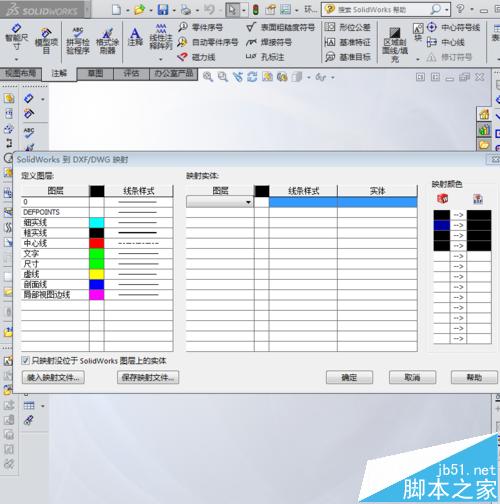

4、对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成 DWG 文件的图层设置。点击添加，设置好图层的名称、颜色、和线条式样。可参考以下设置：

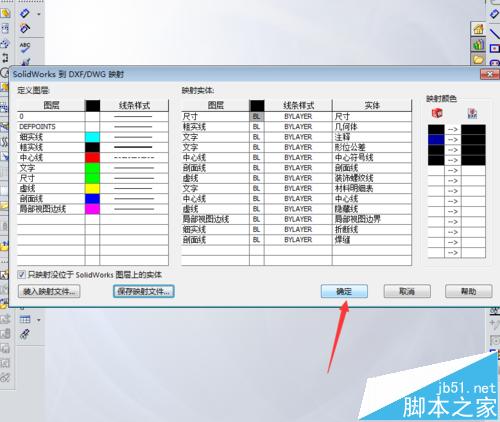

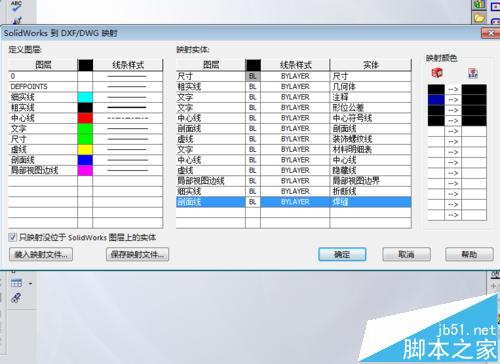

5、点击“映射到实体，这是把你 Solidworks 工程图中的各种“实体”应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。有很多，别弄昏了头。

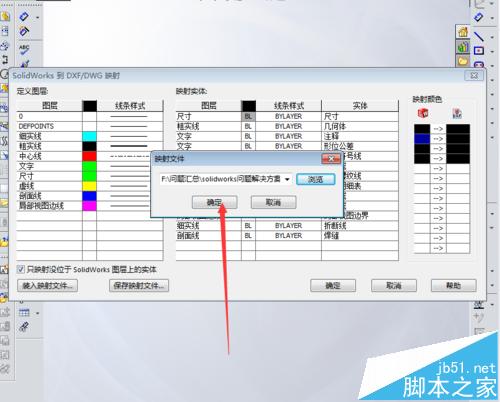

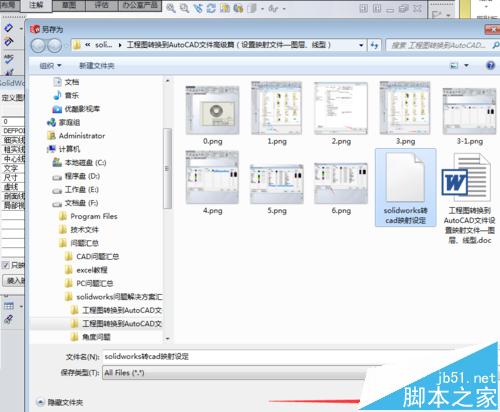

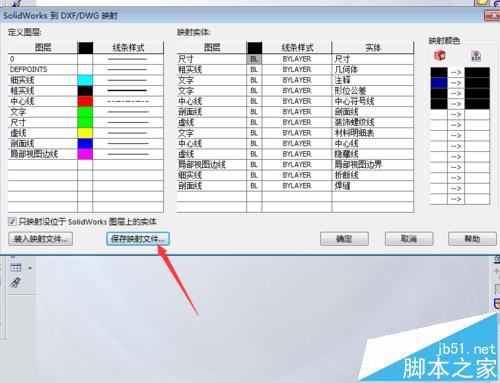

6、辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。
7、再按“确定”。大功告成！

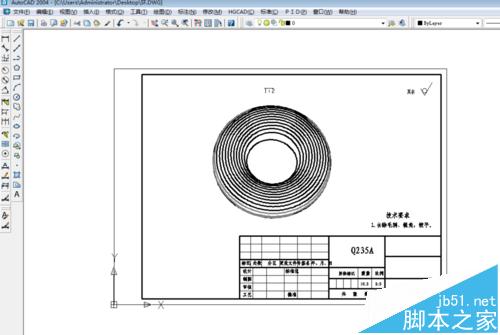

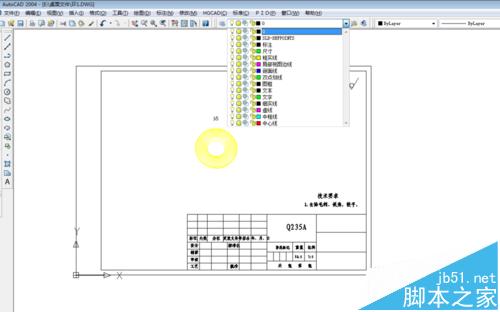

8、打开转换的 DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
注意事项：最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为 BYLAYER 熟悉 AutoCAD 的朋友都清楚这一点。如果你不知道为什么，照做就可以了。
